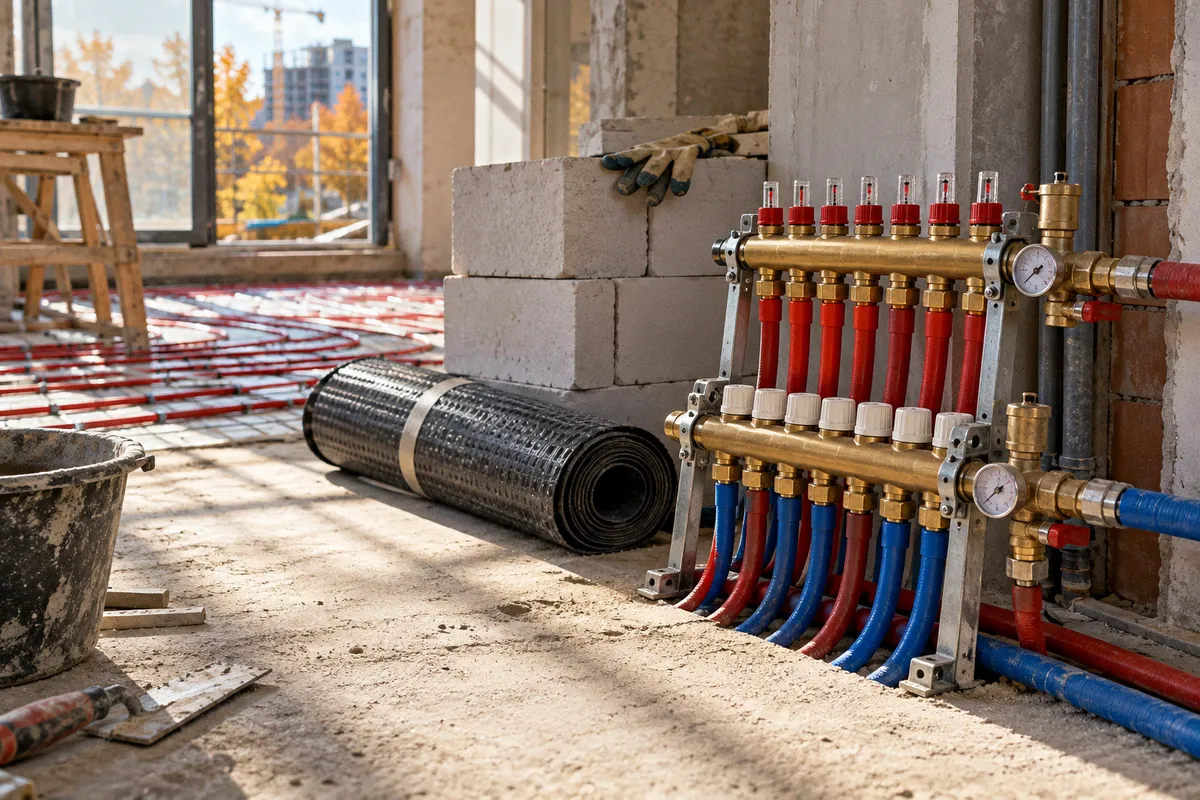

Коллектор теплого пола: чеклист проверки монтажа и соединений

Коллектор теплого пола: чек-лист проверки монтажа и соединений

После бетонирования добраться до труб в полу будет трудно, поэтому коллектор теплого пола и каждый контур проверяют заранее, пока соединения открыты и доступны.

Хорошая приемка начинается с простого порядка: осмотреть сборку, проверить подключение труб, испытать контуры давлением и убедиться, что обслуживать узел можно будет и после отделки. Ниже — последовательный чек-лист, который помогает пройти эти этапы без лишней спешки.

1. Осмотрите сборку и положение гребенок

Коллектор состоит из подающей и обратной гребенок, к которым подключаются петли теплого пола. По подающей части теплоноситель поступает в контуры, по обратной возвращается. В узле смешения температура воды регулируется перед подачей в пол. Все части должны быть установлены так, чтобы их соединения не испытывали лишнего напряжения, а арматура оставалась доступной.

Начните с общего осмотра:

• Подающая и обратная гребенки расположены ровно и соосно. Трубы не должны подтягивать их в сторону или скручивать узел.
• Расходомеры и регулирующие клапаны установлены на предназначенных для них местах и ориентированы согласно конструкции коллектора.
• Корпус и крепления не шатаются. Если коллектор закреплён в шкафу, при подключении труб он не должен смещаться.
• Воздухоотводчики и сливные краны можно открыть, а расходомеры — осмотреть и отрегулировать.
• К соединениям можно подступиться инструментом, не демонтируя соседние детали.

Зачем смотреть на соосность, если резьбы и так удалось соединить? Перекошенное соединение может какое-то время оставаться герметичным, но оно находится под механической нагрузкой. Труба и фитинг словно тянут друг друга в разные стороны. Поэтому лучше поправить положение узла до опрессовки, чем надеяться, что натяжение не проявится позже.

Заодно проверьте, что подающая и обратная линии не перепутаны. На практике это нужно сверить с маркировкой корпуса и схемой конкретного узла: расположение элементов у разных моделей может различаться. Ориентироваться только на привычное положение ручки или расходомера ненадёжно.

Хорошо собранный коллектор не приходится удерживать трубами: узел стоит ровно, а контуры подходят к нему без натяжения.

2. Проверьте евроконусы и ввод труб

Евроконус соединяет трубу отопительного контура с коллектором. Герметичность зависит от того, подходит ли фитинг к трубе и способу её подключения, правильно ли подготовлен конец трубы и ровно ли выполнена сборка. Даже небольшое смещение при затяжке способно помешать плотной посадке соединения.

Перед испытанием осмотрите каждый ввод:

1. Убедитесь, что детали соединения соответствуют трубе и коллектору. Визуального сходства резьбы недостаточно, если фитинг не предназначен для конкретной трубы.

2. Проверьте, что труба отрезана ровно и подходит к коллектору без резкого перегиба.

3. Осмотрите место входа трубы: нет ли залома, царапин или натяжения, которое будет давить на соединение.

4. Убедитесь, что соединение собрано по инструкции производителя фитинга.

5. После заполнения системы осмотрите фитинг на капли и следы влаги.

Универсального момента затяжки для всех евроконусов нет. Он зависит от конкретной арматуры, поэтому усилие следует брать из технической документации производителя. Перетягивать соединение «для надёжности» не стоит: чрезмерное усилие может повредить детали, а недостаточное — оставить негерметичный стык. Если документации на фитинг нет, лучше выяснить модель и правила сборки, а не подбирать усилие на глаз.

Труба должна подходить к коллектору плавно, без сильного изгиба у самого фитинга. Это особенно важно в коллекторном шкафу, где несколько контуров проходят рядом. Если одна труба прижимает другую или упирается в стенку шкафа, поправьте её до испытания. При постоянном натяжении соединение работает в менее благоприятных условиях.

Ошибки монтажа коллектора теплого пола часто скрываются не в сложной арматуре, а в мелочах: перепутанной подаче с обраткой, чрезмерно тугом изгибе, плохо читаемой маркировке или недоступном сливном кране. По отдельности они могут казаться незначительными, но вместе превращают простое обслуживание в неудобную работу.

3. Промаркируйте контуры и продумайте доступ

Если у коллектора несколько петель, подпишите каждую по помещению. Маркировка должна быть понятна не только тому, кто укладывал трубы, но и человеку, который будет настраивать систему или искать проблему позже. Условные обозначения вроде «петля 1» и «петля 2» мало помогают, если схемы нет или порядок подключения уже забыт.

Привяжите обозначение на коллекторе к плану разводки. Если один контур обслуживает несколько участков помещения, отметьте это отдельно. Так регулировка расходомеров не превратится в угадывание, какая труба отвечает за холодную часть пола.

Проверьте также, что:

• трубы подведены к гребенкам без заломов и заметного натяжения;
• надписи не закрываются крышками или другими трубами;
• воздухоотводчик, сливной кран и расходомеры остаются доступными после установки шкафа;
• к арматуре можно подойти для осмотра и регулировки;
• трасса контуров зафиксирована до того, как её закроют стяжкой.

Свободный доступ нужен не только на время монтажа. Воздухоотводчик может понадобиться при заполнении и обслуживании системы, а сливной кран — при опорожнении контура. Если ради доступа придётся разбирать отделку, даже качественный коллектор станет неудобным в эксплуатации.

4. Проведите опрессовку до заливки стяжки

До закрытия труб стяжкой контуры испытывают водой или воздухом. Испытательное давление должно быть не менее чем в 1,5 раза выше рабочего, но в любом случае не ниже 0,6 МПа, то есть 6 бар. Для замкнутых контуров типичное рабочее давление составляет 1,5–2,0 бар, однако конкретные параметры следует сверять с проектом и требованиями оборудования.

При испытании водой систему заполняют и удаляют из неё воздух. Затем контуры оставляют под давлением на 24 часа. За это время проверяют показания манометра и визуально осматривают соединения: на фитингах не должно быть капель, а давление не должно указывать на продолжающуюся потерю герметичности.

Осматривать лучше все доступные стыки, а не только те, которые кажутся подозрительными. Вода может появиться не сразу, а слабая течь иногда заметна по небольшому влажному следу. Сухая салфетка помогает обнаружить влагу там, где капля ещё не сформировалась.

Если на объекте нет воды или при отрицательной температуре есть риск замерзания, применяют пневматическое испытание. Утечки в резьбовых и цанговых соединениях ищут мыльным раствором: в негерметичном месте появляются пузырьки. Также может быть слышно стравливание воздуха. При работе с воздухом нужно соблюдать требования к испытанию и осторожность: сжатый газ хранит энергию, поэтому порядок действий должен быть понятен исполнителю.

Опрессовка должна быть завершена до заливки бетона. После заливки доступ к соединениям и трубам окажется ограниченным, а обнаруженная течь потребует уже совсем другого объёма работ. Во время заливки контуры оставляют под избыточным рабочим давлением: так проще заметить повреждение, если оно возникнет при строительных работах.

Давление в системе проверяют до того, как трубы скроет стяжка. После бетонирования цена пропущенной течи резко возрастает.

5. Разберитесь с первичным падением давления на PEX

Трубы из сшитого полиэтилена под давлением немного расширяются. Это свойство материала может повлиять на показания манометра после первичного заполнения: давление способно снизиться, хотя утечки нет. Поэтому одно раннее изменение показаний само по себе ещё не доказывает, что соединение негерметично.

Нужна последовательная проверка. Сначала доведите систему до испытательного давления по принятой процедуре. Затем наблюдайте за показаниями и, если это предусмотрено порядком испытания, подкачивайте систему поэтапно до стабилизации. Параллельно осматривайте фитинги и соединения. Стабилизировавшееся давление и сухие стыки дают более надёжную картину, чем один отсчёт сразу после накачивания.

При этом не стоит объяснять любое падение давления эластичностью трубы. Если показания продолжают снижаться, а на соединениях появляются капли или мыльный раствор образует пузырьки, нужно искать утечку и устранять её. Поведение PEX помогает правильно интерпретировать начальный этап, но не отменяет испытания и визуального осмотра.

Проверку выполняют для каждого контура и всего узла в порядке, который предусмотрен проектом и инструкциями оборудования. Если контуры испытываются по отдельности, важно не перепутать, какой именно из них подключён к манометру. Здесь снова помогает маркировка: она связывает показания прибора с конкретным помещением.

6. Настройте расходомеры и подготовьте узел к стяжке

Расходомеры показывают и помогают регулировать поток теплоносителя в петлях. Они нужны, чтобы распределить воду между контурами согласно проекту. Если контуры имеют разную длину или обслуживают разные помещения, одинаковое положение всех регуляторов не обязательно даст нужный результат.

Настройку начинают после проверки сборки и заполнения системы. Сверьте назначения контуров с маркировкой и проектными значениями, затем выставляйте расход по каждому из них. Не пытайтесь компенсировать плохо работающий контур резким изменением соседних настроек: сначала убедитесь, что он заполнен, из него удалён воздух, а расходомер читается и реагирует на регулировку.

Перед заливкой ещё раз пройдите весь узел:

• манометр и арматура доступны для контроля;
• маркировка соответствует плану помещений;
• фитинговые соединения сухие;
• трубы не натянуты и не пережаты;
• воздухоотводчики, сливные краны и расходомеры не закрыты строительными конструкциями;
• контуры находятся под избыточным рабочим давлением.

Стяжку заливают при температуре воздуха не ниже +5 °C. После заливки не следует сразу выводить пол на рабочую температуру: стяжке требуется технологический срок набора прочности не менее 21 дня, после чего систему прогревают постепенно. Резкий нагрев может создать для свежего слоя лишние температурные напряжения.

Коллекторный узел проще принять, когда все его элементы видны, трубы подписаны, а результаты испытания понятны. Сначала проверьте геометрию и соединения, затем опрессуйте контуры, после этого настройте расходомеры и только тогда переходите к стяжке. Такой порядок бережёт время и помогает не превращать небольшую монтажную недоработку в ремонт уже готового пола.
