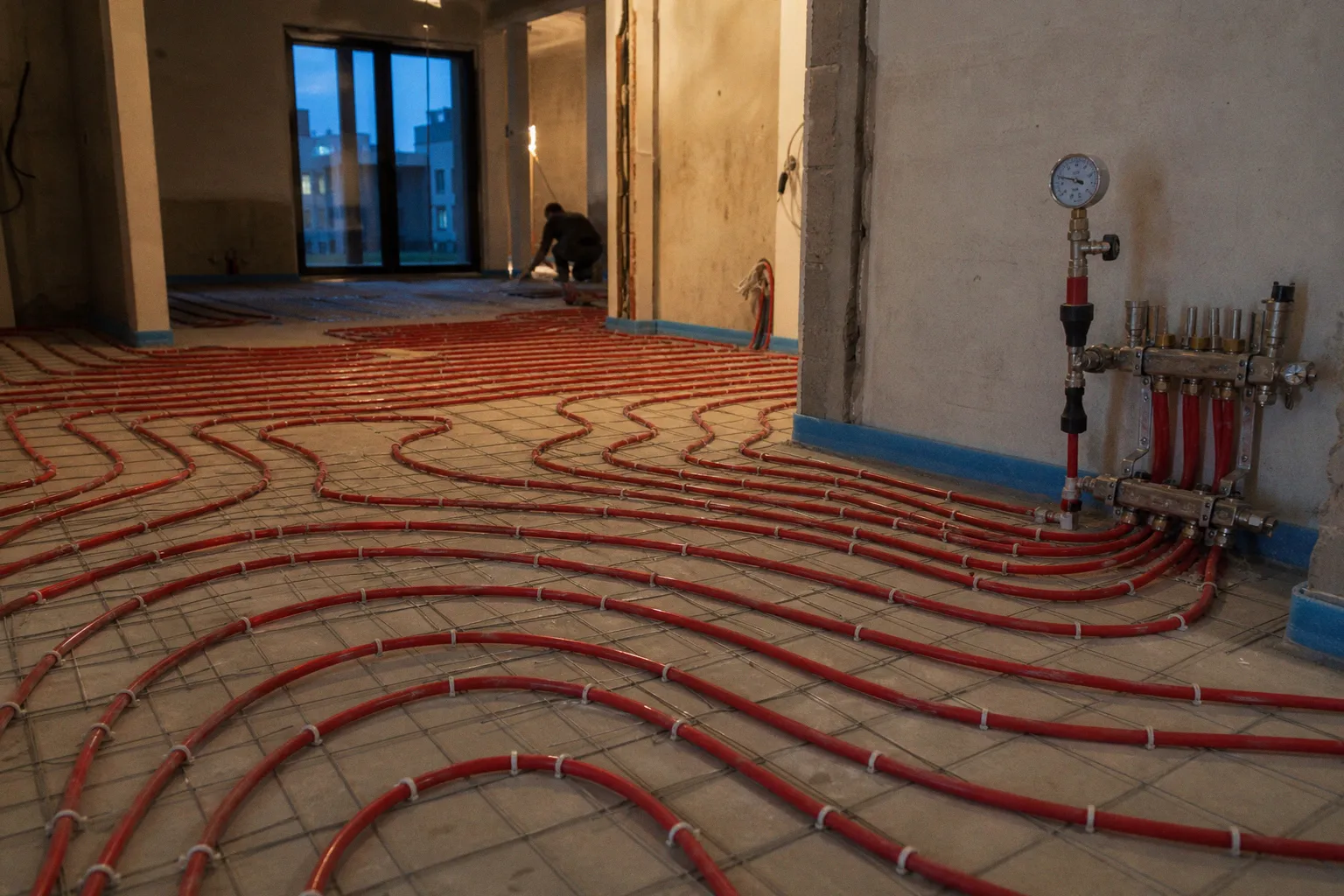

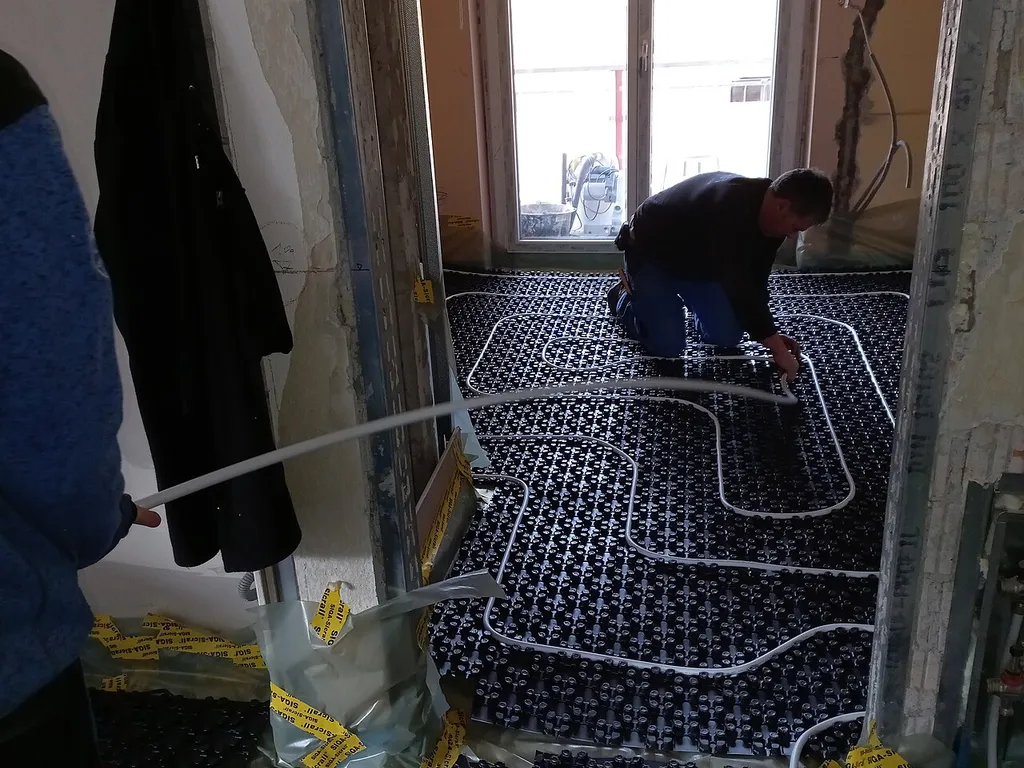

Приемка теплого пола перед заливкой стяжки: правила контроля и чек-лист

И почти всегда один сценарий: вскрытие пола, демонтаж чистового покрытия, поиск дефекта, новая заливка. Ремонт скрытой системы обходится дорого именно потому, что добраться до нее можно только разрушив уже готовую конструкцию.

Проверка теплого пола перед заливкой стяжки — не формальность для журнала работ. В этот момент еще можно увидеть трассу, проверить ее приборами, поправить шаг, защитить проход через шов и убедиться, что стяжке есть куда расширяться. После заливки остается только верить манометру, терморегулятору и собственному терпению.

Проверка скрытых работ — единственный способ убедиться, что нагревательный элемент выдержит эксплуатацию в течение расчетного срока. После заливки стяжки доступ к трубам или кабелю потребует разрушения конструкции.

Гидравлические испытания водяных контуров: давление и стандарты безопасности

Водяной теплый пол — это не просто труба, разложенная улиткой. Это замкнутая гидравлическая система с коллектором, соединениями, воздухоотводчиками и контурами разной длины. В нормальной работе она находится под избыточным давлением, поэтому перед бетонированием нужна опрессовка теплого пола перед стяжкой.

Цель испытаний проста: выявить утечку, плохо обжатый фитинг, повреждение трубы или ошибку на коллекторе, пока все это находится на поверхности. Труба, которую случайно задели инструментом, иногда не течет сразу. Но под давлением повреждение проявляется гораздо честнее, чем под слоем раствора.

Как заполнить контуры без воздушных ловушек

Опрессовку водяного пола проводят водой. Воздух в системе мешает оценке: он сжимается, из-за чего манометр может показать падение давления даже при герметичном контуре. Поэтому сначала систему заполняют и стравливают воздух.

Рабочая последовательность выглядит так:

1. Проверяют коллекторную группу, расходомеры, запорные краны и соединения. Все, что потом окажется за коробом или в нише, должно быть доступно для осмотра сейчас.

2. Контуры заполняют поочередно. Один контур открывают, остальные временно перекрывают, чтобы поток воды действительно вытеснил воздух, а не прошел по самому короткому пути.

3. Через сливной кран на обратной линии выпускают воду до тех пор, пока не исчезнут пузырьки и рывки потока.

4. После заполнения всех петель еще раз проверяют, что на коллекторе нет подтеков, а соединения не «потеют».

5. Только затем подключают опрессовщик и начинают поднимать давление.

На объекте полезно заранее отметить на плане длину каждого контура и его положение. Если после запуска одна зона окажется холоднее другой, этот лист будет полезнее воспоминаний монтажника о том, «как вроде бы укладывали».

Испытательное давление и выдержка

Рабочее давление бытового водяного теплого пола обычно находится в диапазоне, заданном проектом и оборудованием системы. При испытании давление поднимают выше рабочего, но не выходят за пределы, разрешенные производителем трубы, фитингов и коллектора. Для конкретной системы ориентируются на проект, паспорт комплектующих и применимые требования СП, а не на универсальную цифру из чужого ролика.

Давление набирают плавно. Резкий рывок не добавляет испытанию убедительности: он только создает лишнюю нагрузку на соединения и может исказить картину. После набора давления системе дают постоять, затем осматривают все открытые участки — коллектор, фитинги, места подключения к насосно-смесительному узлу.

Манометр оценивают не отдельно от условий, а вместе с ними. На показания влияет температура воды и воздуха: если вода успела остыть, давление может немного измениться без утечки. Но заметное и продолжающееся падение, влажность на соединениях, капли или мокрый след на трубе — причина остановиться и найти проблему.

Если обнаружен дефект, недостаточно подтянуть соединение и продолжить заливку «на глаз». После устранения неисправности опрессовку повторяют. Иначе приемка превращается в ставку на удачу.

Давление во время заливки

Трубы водяного пола оставляют заполненными и под контролируемым давлением на период укладки стяжки. Это нужно не для того, чтобы бетон «обжал» трубу изнутри, а для постоянного контроля ее целостности. Если при работе бригада заденет контур лопатой, кельмой, стремянкой или тяжелой тарой, манометр позволит заметить это сразу.

Наблюдать за давлением должен конкретный человек, а не абстрактное «кто-нибудь из рабочих». Во время заливки на площадке много движения, и повреждение можно не увидеть в моменте. Падение давления — повод приостановить работы, осмотреть контур и только после выяснения причины продолжать.

Опрессовка нужна не для того, чтобы искать дефект после заливки. Она нужна, чтобы не залить дефект вместе со стяжкой.

Отдельный нюанс: водяной пол не включают на нагрев во время заливки и раннего твердения раствора. Контур может быть заполнен водой, но горячий теплоноситель в свежей стяжке — прямой путь к неравномерному высыханию и трещинам.

Электрические параметры: как замерить сопротивление жил и изоляции кабеля

Электрический теплый пол не опрессовывают, но это не значит, что его можно принять простым включением в розетку. Кабель или мат проверяют измерениями: сопротивлением нагревательной жилы и сопротивлением изоляции. Это две разные величины и два разных риска.

Сопротивление жилы отвечает на вопрос, цела ли электрическая цепь и соответствует ли кабель своему паспорту. Сопротивление изоляции показывает, не повреждена ли наружная оболочка и не появится ли утечка тока в стяжку, экран или основание.

Замеры делают как минимум в трех точках: до монтажа, после раскладки и непосредственно перед заливкой. Так можно понять, на каком этапе произошла неприятность. Если кабель был исправен в коробке, а после укладки показания изменились, искать причину нужно в крепеже, пересечениях, перегибах или неосторожной работе инструментом.

Сопротивление нагревательной жилы

Фактическое сопротивление сравнивают с паспортным значением, указанным на бирке кабеля или в документации производителя. Допустимый диапазон зависит от конкретного изделия; часто производитель указывает допустимое отклонение в процентах. Главное — использовать паспорт именно этого комплекта, а не усредненные данные для похожего кабеля.

Измерение выполняют мультиметром. Кабель должен быть отключен от терморегулятора и силовой линии. Результат записывают в журнал или акт вместе с типом системы, серийным номером, датой и местом замера.

Заниженное или завышенное сопротивление не всегда объясняется одной причиной. Возможны обрыв, повреждение соединительной муфты, ошибка в измерении, недостаточный контакт щупов, температура кабеля, отличная от условий паспорта. Поэтому подозрительный результат сначала перепроверяют другим прибором и на доступных соединениях. Но заливать кабель, у которого показания не сходятся с документацией, нельзя.

Сопротивление изоляции: зачем нужен мегаомметр

Мультиметр не заменяет мегаомметр. Он работает на малом измерительном напряжении и может не показать дефект изоляции, который проявится при рабочей нагрузке. Мегаомметр проверяет оболочку повышенным постоянным напряжением и позволяет обнаружить скрытые повреждения.

Измерение проводят между жилой и экраном либо заземляющим проводником — по схеме, рекомендованной производителем кабеля. Минимально допустимое значение также берут из технической документации. Если изоляция не проходит проверку, кабель не маскируют раствором в надежде, что цемент «зафиксирует» проблему. Влага в стяжке и последующие циклы нагрева сделают повреждение только заметнее.

Перед измерением мегаомметром нужно обязательно отключить терморегулятор, датчик температуры и любую подключенную электронику. Повышенное испытательное напряжение может вывести ее из строя. Проверяют именно свободный кабель, а не собранную и подключенную систему.

Кабель, мат и датчик температуры

У нагревательного мата есть своя типичная ошибка: его режут не по сетке, а вместе с кабелем. Допустимо разрезать основание мата и развернуть полотно, но сам нагревательный провод укорачивать или пересекать нельзя. Перед заливкой стоит пройти весь рисунок глазами: нет ли нахлестов, перекрещиваний, слишком малого радиуса изгиба, участков под стационарной мебелью без ножек или сантехническими приборами.

Датчик температуры пола укладывают в гофрированной трубке с заглушенным концом. Трубка должна выходить к зоне между витками кабеля, а не лежать вплотную к нагревательной жиле: иначе терморегулятор получит завышенную температуру и будет отключать систему раньше времени. Вторая задача гофры — возможность заменить датчик без вскрытия пола. Если трубка перегнута, забита раствором или намертво зажата, эта возможность исчезает.

Компенсация расширений: демпферная лента и устройство деформационных швов

Стяжка теплого пола не лежит неподвижно. Она нагревается, расширяется, остывает, возвращается в исходное состояние. Эти перемещения невелики, но бетон плохо переносит ситуацию, когда его намертво зажали между стенами, колоннами и порогами.

Поэтому при приемке смотрят не только на трубы и кабели. Демпферная лента, деформационные швы и защитные гильзы на пересечениях — такая же часть системы, как коллектор или терморегулятор.

Демпферная лента по периметру

Демпферная лента идет непрерывно по периметру помещения, вокруг колонн, стоек, выступов и других неподвижных элементов. Она отделяет стяжку от стен и оставляет ей пространство для теплового расширения.

Лента должна быть выше будущего уровня стяжки: лишнее подрезают уже после твердения и устройства чистового покрытия. Прерывать ее в углах, у дверных проемов или за трубами нельзя. Именно там часто возникает соблазн «аккуратно сэкономить кусок», а затем появляется локальное напряжение.

Нужно проверить и крепление. Лента не должна заворачиваться вниз, сползать во время заливки или образовывать складки, которые позволят раствору попасть к стене. Если цементный раствор затечет за нее и схватится, компенсационный зазор перестанет работать.

Швы в больших и сложных помещениях

Деформационные швы разделяют стяжку на участки там, где это предусмотрено проектом, геометрией помещения и технологией применяемой смеси. Они особенно важны в длинных коридорах, помещениях сложной формы, пространствах с колоннами, проходах между комнатами и на границах разных контуров конструкции.

Шов не должен пересекать трубу без защиты. Если контур проходит через деформационную линию, трубу помещают в защитную гофру или гильзу на участке пересечения. Это дает трубе возможность немного перемещаться и защищает ее от перетирания краями стяжки.

Расположение швов сверяют с планом раскладки. Водяные петли желательно проектировать так, чтобы одна петля работала в пределах одного деформируемого участка. Когда труба многократно пересекает швы, система становится сложнее и уязвимее: каждое пересечение требует аккуратной защиты, а не просто полосы, прорезанной после заливки.

В маленькой ванной стяжка тоже расширяется. Небольшая площадь не отменяет демпферный зазор вдоль жестких стен.

Геометрия стяжки: расчет толщины слоя над нагревательными элементами

Толщина стяжки определяет, насколько ровно пол отдаст тепло, как быстро выйдет на режим и какую нагрузку передаст на перекрытие. Слишком тонкий слой дает риск локального перегрева, трещин и заметного рисунка трубы на поверхности. Слишком толстый превращает пол в тяжелый теплоаккумулятор, который долго разгоняется и так же долго остывает.

Допуски при укладке теплого пола нельзя рассматривать отдельно от будущей геометрии. Если труба поднялась над утеплителем, крепеж ослаб, а маяки выставлены без учета ее верхней точки, реальный защитный слой окажется тоньше проектного — даже при правильной общей толщине стяжки.

Водяной теплый пол: считать от верхней точки трубы

Для водяного контура толщину защитного слоя считают от верха трубы, а не от утеплителя и не от плиты перекрытия. Это принципиальная разница. Труба диаметром 16 мм, лежащая на мате, и труба того же диаметра, местами всплывшая в растворе, требуют разной оценки.

Требуемую толщину задает проект, тип смеси, прочность основания, назначение помещения и финишное покрытие. На практике важно добиться равномерного слоя над трубой по всей площади. Для этого до заливки проверяют:

• труба надежно закреплена и не поднимается при легком нажатии;
• шаг укладки соответствует плану, особенно у наружных стен и в холодных зонах;
• нет резких перегибов и пережатий;
• труба не лежит вплотную к деформационному шву без гильзы;
• маяки учитывают верхнюю точку наиболее высоко расположенной трубы;
• коллекторные подводки защищены там, где на них может прийтись нагрузка.

Частая ошибка — оценивать толщину «на глаз» по дверному проему. У порога уровень может быть одним, а в центре комнаты из-за неровного основания и поднятой трубы — совсем другим. Нужны контрольные замеры по площади, особенно на стыках листов утеплителя, возле коллектора и в местах поворота контура.

Электрический кабель и нагревательные маты

Для кабельного электрического пола слой над нагревательным элементом тоже выбирают по проекту и инструкции производителя. Кабель должен быть полностью окружен раствором без воздушных карманов. Пустота вокруг нагревательной жилы ухудшает отвод тепла: кабель работает в более жестком температурном режиме, а поверхность пола может греться неравномерно.

Нагревательные маты обычно рассчитаны на укладку в слой плиточного клея под керамическое покрытие. Здесь критична не большая толщина, а равномерное заполнение клеем пространства вокруг кабеля. Зубчатый шпатель, пустоты под плиткой и небрежно прижатая сетка способны создать участки с разным теплоотводом.

Маяки, уровень и состав смеси

Маяки выставляют по проектной отметке, а не по принципу «чтобы было ровно». Ровная стяжка может оказаться неправильной, если она слишком тонкая над трубой или не совпадает с уровнем соседнего покрытия.

Металлические маяки после схватывания раствора обычно удаляют, а штробы заполняют той же совместимой смесью. Оставленный в стяжке профиль — не всегда немедленная катастрофа, но он создает неоднородность материала и потенциально уязвимую линию при температурных подвижках. В теплой стяжке лучше не оставлять лишние жесткие включения без технологической необходимости.

Саму смесь тоже нельзя выбирать произвольно. Для теплого пола используют составы, рассчитанные на работу при циклическом нагреве, с соблюдением рекомендованной производителем толщины, воды затворения и режима ухода. Избыток воды облегчает работу правилом, но повышает усадку. Попытка ускорить высыхание теплом пола выглядит соблазнительно ровно до появления сетки трещин.

Акт скрытых работ: что фиксировать до прихода бетона

Акт скрытых работ на теплый пол нужен не только крупному объекту с техническим надзором. В частном доме или квартире это документальная память о том, что именно окажется под стяжкой. Через несколько лет он поможет найти трубу перед установкой перегородки, ремонтом порога или сверлением пола.

В акте и приложениях полезно зафиксировать:

• тип теплого пола: водяной, кабельный или мат;
• схему раскладки с привязкой к стенам, дверям, колоннам и коллектору;
• материал и диаметр трубы либо марку и мощность электрического комплекта;
• результаты опрессовки или электрических измерений;
• расположение деформационных швов;
• наличие демпферной ленты и защитных гильз;
• толщину проектируемой стяжки;
• фотографии перед заливкой, сделанные с нескольких точек.

Фотографии лучше делать не общим кадром «вся комната», а с рулеткой или понятной привязкой. Через год снимок с трубами без масштаба мало поможет понять, где проходит контур относительно будущего шкафа или дверного косяка.

Если работу принимает заказчик, не нужно изображать специалиста по всем строительным нормам. Достаточно попросить показать манометр, результаты измерений, паспорт оборудования и план трассировки. Отказ документировать скрытую систему — плохой признак. У качественного монтажа нет причин прятать исходные данные до того, как их окончательно закроют бетоном.

Правила первого запуска: почему нельзя включать систему до набора прочности бетона

После заливки теплый пол не должен становиться сушилкой для стяжки. Свежий цементный слой набирает прочность в процессе гидратации, а не просто избавляется от воды. Ранний нагрев ускоряет испарение влаги в нижней части массива и создает перепад температур по толщине. В результате стяжка может растрескаться, отслоиться или не набрать расчетные свойства.

Срок выдержки зависит от состава стяжки, толщины слоя, температуры и влажности в помещении. Ориентируются на требования производителя смеси и проект. Для обычных цементных составов часто говорят о периоде порядка нескольких недель, но универсального календарного разрешения для всех смесей не существует. Быстротвердеющие материалы могут иметь собственный регламент, и нарушать его ради раннего запуска не стоит.

Что происходит при раннем нагреве

У раннего включения три основных последствия.

Неравномерное высыхание. Нижний слой возле трубы или кабеля начинает терять влагу быстрее, чем верхний. Внутренние напряжения растут, а стяжка еще недостаточно прочна, чтобы спокойно их перераспределить.

Трещины и отслоения. Резкий температурный градиент особенно опасен у дверных проемов, в узких участках, у колонн и там, где нарушена демпферная лента. Риск растрескивания повышается, если смесь была переувлажнена или стяжка уложена с неравномерной толщиной.

Неправильная диагностика системы. Если включить пол слишком рано, холодные зоны могут быть связаны не с ошибкой контура, а с влажной стяжкой и неравномерным набором температуры. Диагностика получится шумной и бесполезной.

Запускать постепенно, а не «на максимум»

Первый запуск выполняют после того, как стяжка достигла состояния, предусмотренного технологией. Температуру повышают ступенчато, небольшими шагами, наблюдая за реакцией системы и поверхности пола. Для водяного пола контролируют давление, температуру подачи и обратки, работу расходомеров, отсутствие воздуха в контурах. Для электрического — работу терморегулятора, показания датчика и отсутствие ошибок по линии.

Неравномерный прогрев не всегда означает аварию. В первые циклы массив может набирать температуру с разной скоростью, особенно в помещениях сложной формы или при разной толщине покрытия. Но выраженные холодные участки, стабильно падающее давление, запах перегрева, срабатывание защитной автоматики или заметное отличие показаний от паспорта — это уже повод остановить запуск и проверить систему.

Первый нагрев — финальная проверка монтажа, но не ускоритель твердения бетона. Стяжка должна сначала стать стяжкой, а потом — частью отопительной системы.

Приемка теплого пола заканчивается не подписью на акте и не моментом, когда бетон закрыл трубы. Она заканчивается спокойным первым запуском: давление держится, кабель показывает нормальные параметры, пол прогревается равномерно, а стяжка остается целой. Все, что нужно для этого результата, видно до заливки — и именно тогда исправляется без дорогого вскрытия.
