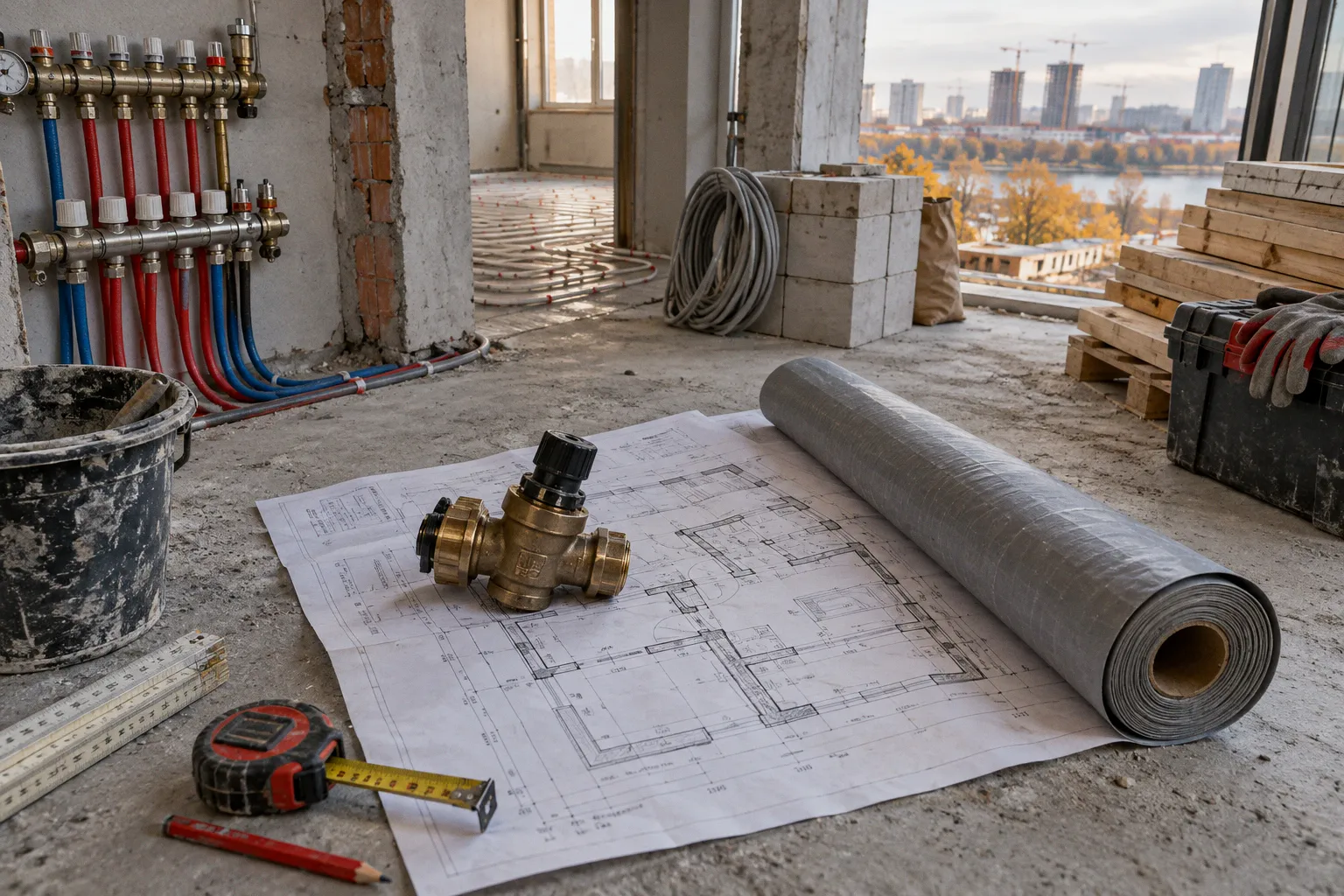

Коллектор теплого пола: типичные ошибки монтажа и их устранение

В такой ситуации стоит проверить коллекторную группу, но сводить проблему только к ней рано. На нагрев влияют подключение петель, настройки клапанов и насоса, воздух в трубах, возможные пережатия и общее состояние системы.

Коллектор, или гребёнка, распределяет теплоноситель между контурами тёплого пола и собирает его обратно. Ошибка в подключении или настройке может нарушить циркуляцию, но похожие симптомы возникают и при засоре, перегибе трубы, закрытом клапане или неверной работе насосно-смесительного узла. Поэтому поиск причины начинают с проверки всей цепочки, от источника тепла до конкретной петли.

Подающая и обратная гребёнки: что проверить при подключении

Как различить подачу и обратку

Коллекторная группа обычно состоит из двух гребёнок. По подающей теплоноситель направляется в петли, по обратной возвращается после прохождения по трубам в полу. Подача, как правило, горячее обратки, но на ощупь надёжно определять назначение труб не стоит: температура зависит от режима системы, а при остановленной циркуляции подсказка может быть неочевидной.

На гребёнках могут быть цветные обозначения или маркировки вроде «подача» и «обратка». Но если этикетки затёрлись, а документация потерялась, ориентируйтесь на схему конкретного коллектора и обвязки. Посмотрите, какая магистраль приходит от котла или смесительного узла и какая уходит обратно. Если расположение труб неясно, лучше выяснить его по проекту или инструкции, а не угадывать по цвету корпуса.

Холодная петля сама по себе не доказывает, что перепутаны подача и обратка. Сначала проверьте, как подключён контур, открыт ли его клапан, есть ли циркуляция и не мешают ли ей воздух или ограничение потока.

К каким отводам подключают петлю

Каждый контур соединяет подающую и обратную гребёнки: одна труба уходит в пол, вторая возвращает теплоноситель. Если обе трубы петли подключены к одной гребёнке или схема подключения не соответствует устройству коллектора, нормальной циркуляции через контур может не быть. Но по одному признаку, например по прохладному полу, такой вывод делать нельзя.

Если одна комната не прогревается, последовательно проверьте:

• открыт ли клапан соответствующей петли и получает ли он сигнал от термостата;
• правильно ли определены подающая и обратная магистрали;
• нет ли воздуха в контуре;
• показывает ли расходомер поток и меняется ли его показание при регулировке;
• не пережата ли труба и нет ли препятствия в контуре;
• работает ли насос и соответствует ли режим системы её проекту.

Проверять лучше по одному фактору за раз. Если одновременно менять настройки всех клапанов и насоса, будет трудно понять, что именно повлияло на результат. Когда на коллекторе есть сервоприводы, учтите, что они могут закрывать петлю по команде комнатного термостата. Для проверки сначала убедитесь, что контур действительно должен быть открыт.

Не всякая схема устроена одинаково, поэтому универсальная ориентация по расположению гребёнок слева или справа здесь не поможет. Имеет значение не сторона шкафа, а назначение каждой линии и соответствие подключения документации.

Перегибы и повреждения трубы: где теряется поток

Труба тёплого пола должна плавно менять направление. При резком перегибе её внутреннее сечение может сузиться, а поток через петлю уменьшится. Такое ограничение особенно трудно заметить после того, как контур закрыт стяжкой: сама труба уже не видна, а на коллекторе остаются только косвенные признаки.

До заливки осмотрите все доступные участки, особенно повороты у коллектора и места, где труба проходит рядом с крепежом. Не должно быть заломов, сплющенных отрезков и повреждений оболочки. Радиус изгиба соблюдают по требованиям производителя трубы: он зависит от материала и конструкции изделия, поэтому вместо универсального значения ориентируйтесь на инструкцию.

При пусконаладке возможное ограничение потока замечают по расходомеру. Если на одной петле расход устойчиво ниже ожидаемого, а клапан открыт и система развоздушена, осмотрите доступную часть трубы и сопоставьте показания с другими контурами. Само по себе низкое значение ещё не доказывает перегиб: на него могут влиять длина петли, настройка клапана, состояние насоса и другие особенности системы.

Что можно сделать с повреждённым участком

Если заметный залом найден до стяжки, не пытайтесь выправлять его случайным нагревом. Допустимый способ ремонта зависит от материала трубы и указаний изготовителя. Открытое пламя применять нельзя: локальный перегрев может повредить материал, даже если снаружи труба выглядит целой. При сомнениях участок должен оценить специалист.

Когда на трубе есть трещина, глубокая царапина или выраженная деформация, безопаснее заменить повреждённый отрезок по разрешённой для этой системы технологии и снова проверить герметичность. Если петля уже замоноличена, место дефекта сначала локализуют, а способ ремонта выбирают с учётом конструкции пола и требований производителя. Не стоит вскрывать стяжку наугад: проблема может быть не в трубе, а в клапане, настройке или циркуляции.

Воздух в петлях: заполнение и продувка контуров

Воздух затрудняет циркуляцию и может сделать работу петли нестабильной. Его присутствие иногда сопровождается бульканьем, неравномерным прогревом или малым расходом. Однако эти признаки не уникальны: похожая картина бывает при закрытом клапане, недостаточной производительности насоса или механическом ограничении потока.

Для удаления воздуха контуры обычно промывают по одному. Конкретный порядок зависит от конструкции коллектора и наличия сливных кранов и воздухоотводчиков. Перед работой нужно свериться с инструкцией к оборудованию и убедиться, что есть возможность безопасно заполнить систему и отвести воду.

Общий принцип такой:

1. Остановите систему и подготовьте сливной шланг, подключив его к предназначенному для этого штуцеру. Проверьте, куда будет уходить вода.

2. Закройте остальные петли, оставив открытой ту, которую промываете. Это направит поток через один контур, а не распределит его по всей гребёнке.

3. Заполняйте петлю и выпускайте воду через слив до тех пор, пока поток не станет ровным и в нём не перестанут появляться пузырьки.

4. Закройте слив, затем переходите к следующему контуру. После обработки всех петель восстановите рабочее положение клапанов и проверьте давление и циркуляцию.

5. Если воздух появляется снова, ищите причину его попадания в систему, а не ограничивайтесь повторной продувкой.

Не пытайтесь вытеснить воздух резким увеличением давления. Давление при заполнении и промывке должно оставаться в пределах, допустимых для коллектора, трубы и остальных компонентов. Если система не оснащена подходящими сливными кранами либо порядок действий неясен, безопаснее поручить работу специалисту.

После удаления воздуха проверьте расход по каждой петле и прислушайтесь к работе насоса. Если контур всё ещё холодный или расход не восстанавливается, возвращайтесь к диагностике: возможны закрытый клапан, неправильная настройка, засор или пережатие трубы. Продувка помогает убрать воздух, но не устраняет механические неисправности и ошибки подключения.

Балансировка петель по расходомерам

Петли различаются длиной и сопротивлением потоку. При одинаковом положении клапанов расход через короткий контур может быть выше, чем через длинный. Поэтому равномерное открытие клапанов не означает, что комнаты получат одинаковый поток теплоносителя. Для настройки используют расходомеры, если они предусмотрены конструкцией коллектора.

Работать следует при циркуляции и в режиме, который соответствует настройкам системы. Сначала проверьте, что все нужные петли открыты, воздух удалён, насос работает, а термостаты не закрывают контуры. Затем сравните показания расходомеров с проектными значениями. Если проекта нет, нельзя назначить один расход для всех петель: требуемый поток зависит от длины контура, шага укладки, теплопотерь помещения и режима отопления.

Регулируйте клапаны постепенно. Меняйте положение одной петли, подождите, пока показания стабилизируются, и только потом переходите к следующей. Если расход не реагирует на регулировку, проверьте, правильно ли определена петля, открыт ли клапан и нет ли препятствия потоку. Не следует пытаться компенсировать неизвестное ограничение бесконечным открытием клапана.

Балансировка не заканчивается сразу после изменения настроек. Пол и стяжка прогреваются медленно, поэтому температурную картину оценивают после того, как система поработала в устойчивом режиме. При этом цель не обязательно состоит в том, чтобы все помещения нагревались одинаково: у комнат могут быть разные теплопотери и требуемая температура. Ориентиром служат проектные настройки и комфортный режим, а не одинаковые цифры на всех расходомерах.

Расходомер показывает движение теплоносителя, но не объясняет причину низкого расхода. Если показание не меняется, проверяйте не только настройку клапана, но и наличие воздуха, состояние насоса и возможные ограничения в петле.

Насосно-смесительный узел и работа системы

Насосно-смесительный узел нужен не в каждой схеме. Его необходимость и способ подключения зависят от источника тепла, температуры подачи и проекта. В некоторых системах предусмотрено отдельное смешение теплоносителя, в других применена иная низкотемпературная схема. Поэтому подключать узел «по привычке» или исключать его без проверки проекта не следует.

Если узел установлен, убедитесь, что его элементы смонтированы по схеме производителя, насос включён в нужном режиме, а регулирующий клапан не перекрывает поток. Также проверьте, поступает ли теплоноситель к коллектору и соответствует ли его температура требованиям системы пола. Прямую подачу от источника с высокой температурой нельзя считать допустимой по умолчанию: ориентируйтесь на проект, характеристики оборудования и ограничения труб и напольного покрытия.

Симптомы неисправности узла могут напоминать проблему с одной петлёй, хотя затрагивать сразу несколько контуров. Если прохладными остаются все комнаты или показания расходомеров нестабильны на всей гребёнке, проверьте общую циркуляцию и работу узла, а не только отдельные клапаны.

Герметичность и гидравлические испытания до заливки стяжки

Трубы после заливки становятся труднодоступными, поэтому проверку герметичности проводят до того, как их закроет стяжка. Испытания выполняют способом и при параметрах, указанным производителями трубы, коллектора и фитингов, с учётом требований проекта и действующих правил. Нельзя переносить предел давления с одного изделия на всю систему: ограничение задаёт самый чувствительный компонент.

Перед испытанием проверьте соединения, убедитесь, что оборудование допускает выбранный способ проверки, и используйте исправный манометр. Показания фиксируют в начале и в конце контрольного периода. Изменение давления само по себе не всегда означает утечку: на результат могут влиять температура и особенности измерения, поэтому проверку проводят по установленной процедуре.

Трубы и соединения осматривают во время испытания, особенно в районе коллектора и всех доступных стыков. Если давление меняется за пределами допустимого или обнаружены следы воды, сначала выясняют причину и устраняют её. После ремонта испытание повторяют. Закрывать стяжкой систему, герметичность которой не подтверждена, не следует.

Во время укладки и заливки важно не повредить трубы инструментом и не сместить их крепления. Порядок поддержания давления на этом этапе зависит от проектных и производственных требований. Не назначайте его самостоятельно: следуйте инструкции к системе и контролируйте состояние труб, пока они остаются доступными для осмотра.

Когда симптомы не объясняются настройкой коллектора

Холодная петля требует проверки, но не даёт готового диагноза. Полезно двигаться от простого к сложному: убедиться, что контур получает команду на открытие, проверить положение клапана, посмотреть расходомер, удалить воздух по инструкции и оценить работу насоса и смесительного узла. Если после этого циркуляция не восстанавливается, проверяют подключение и ищут механическое ограничение.

Если расход есть, но помещение всё равно прогревается слабо, причина может быть связана не с коллектором. На результат влияют режим подачи, теплопотери комнаты, конструкция пола, шаг укладки и работа других элементов отопления. При значительном расхождении между комнатами стоит сопоставить фактическую схему с проектом, а не менять настройки наугад.

Перед заливкой стяжки особенно полезны три простые меры: подписать каждую петлю, записать её назначение и проектные настройки, а затем проверить подключение и герметичность. После монтажа такая запись сбережёт время при балансировке и поможет понять, какой именно контур регулируется. Если схемы нет или маркировка потеряна, сначала восстановите соответствие между петлями и помещениями.

Коллекторная группа заметна и доступна, поэтому с неё удобно начинать проверку. Но надёжный результат даёт диагностика всей системы: от подключения гребёнок и состояния труб до насоса, смесительного узла и режима отопления. Если причина не находится простыми проверками или для испытаний нужно превышать привычное давление, лучше остановиться и обратиться к специалисту.
