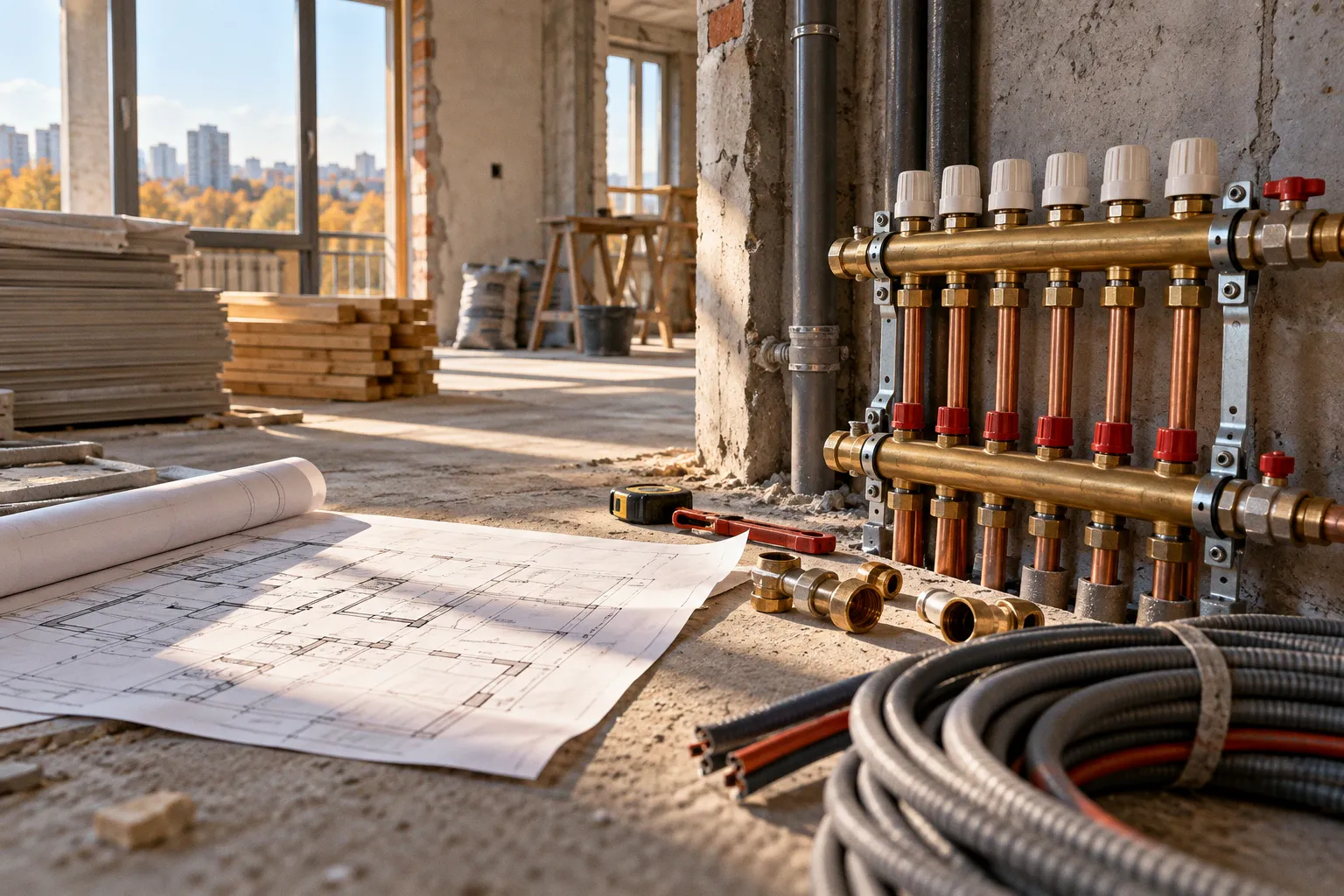

Разводка труб водоснабжения: чеклист проверки соединений и уклонов

Для этого полезно проверить не только места стыков, но и геометрию труб, проходы через стены и перекрытия, давление в сети и качество промывки.

Ниже — практический чеклист для дома или квартиры. Он поможет понять, что именно должно быть проверено до того, как трубы спрячутся в стяжке и за облицовкой. А если работы выполняет монтажная бригада, по этим пунктам удобно обсуждать результат без необходимости разбираться в каждой тонкости инженерного проекта.

1. Сверьте трассы с планом и проверьте уклоны

Начните с простого: проследите, куда идет каждая труба и к какому прибору она подключается. На схеме и на месте должны совпадать точки водоразбора, запорная арматура, фильтры, коллекторы и направления трасс. Ошибка здесь может долго оставаться незаметной: трубы будут подавать воду, но перекрыть нужную ветку для ремонта окажется трудно.

Холодную и горячую воду обычно разводят отдельными линиями. Важно, чтобы трубы не мешали друг другу, не были пережаты крепежом и не упирались в элементы конструкции. Особенно внимательно осмотрите места поворотов и соединений: труба должна сохранять форму, а фитинг — оставаться доступным, если его обслуживание предусмотрено проектом.

У труб водоснабжения есть уклон в сторону спускных устройств. Он нужен, чтобы воду можно было удалить из системы при ремонте или консервации. По требованиям к внутренним системам водоснабжения минимальный уклон составляет 0,002, а в отдельных узлах применяется уклон до 0,005. Это 2–5 мм на каждый метр трассы. Визуально такой наклон почти не заметен, поэтому проверять его «на глаз» ненадежно.

Есть полезная бытовая аналогия: если на столе лежит тонкая пленка воды, небольшой наклон уже заставляет ее стекать к одному краю. С трубой принцип похожий, только измерить наклон сложнее из-за ее диаметра и креплений. Монтажник может проверить геометрию уровнем или другим подходящим измерительным инструментом; конкретный способ зависит от трассы и условий монтажа.

В чеклисте отметьте:

• предусмотрен ли уклон к спускной арматуре;
• не образовались ли обратные уклоны и участки, где вода может задерживаться;
• не провисает ли труба между креплениями;
• остается ли доступ к кранам и устройствам, через которые систему можно опорожнить;
• не перепутан ли уклон водопровода с уклоном канализационной трубы.

Последний пункт особенно важен. Напорный водопровод и самотечная канализация работают по-разному. У канализации вода движется под действием силы тяжести, а в водопроводе ее перемещает давление. Поэтому уклоны канализационных труб нельзя автоматически переносить на водопроводные: для водоснабжения речь идет о 2–5 мм на метр, а не о сантиметрах на метр.

Маленький уклон в водопроводе почти не виден, но именно он помогает полностью спустить воду перед ремонтом.

2. Осмотрите соединения и места крепления

Каждый стык — потенциальная точка обслуживания, а иногда и будущей протечки. До закрытия труб проверьте, что соединения выполнены без перекоса, видимых повреждений и натяжения. Трубы не должны тянуть фитинг в сторону: такое усилие может нагружать соединение постоянно, даже если в момент осмотра оно сухое.

У разных материалов различаются способы соединения и допустимые условия монтажа. Поэтому нельзя оценивать качество всех стыков одним универсальным признаком. Для конкретной трубы и фитинга нужны указания производителя: например, требования к подготовке торца, глубине посадки или параметрам сварки. Если документации на примененные изделия нет, разумно запросить ее у исполнителя, а не угадывать режим по внешнему виду.

Проверьте крепления по всей длине трассы. Труба должна держаться устойчиво, но крепеж не должен ее пережимать. При температурных изменениях трубы немного меняют длину. Особенно заметно это для горячего водоснабжения: нагретая труба расширяется, остывшая сокращается. Если трассу зафиксировать так, что ей некуда смещаться, нагрузка передается на опоры и соединения.

Это похоже на длинную полку, которую жестко зажали с обоих концов: при изменении условий ей становится тесно. Для труб предусмотренные проектом крепления и компенсационные решения позволяют учесть температурные перемещения. Их конкретное устройство зависит от материала, длины участка, схемы трассы и инструкции производителя.

До заделки убедитесь, что:

• фитинги не перекошены и не испытывают бокового натяжения;
• крепеж удерживает трубу, не сдавливая ее;
• длинные участки имеют предусмотренную возможность температурного перемещения;
• соединения не спрятаны в местах, где проектом требовался доступ для обслуживания;
• трубы не соприкасаются с острыми кромками и не трутся о конструкции.

При сомнениях попросите монтажника показать, как именно учтено расширение труб на длинных участках. Это нормальный технический вопрос, а не придирка: температурные изменения происходят каждый раз, когда система нагревается и остывает.

3. Проверьте гильзы в стенах и перекрытиях

Там, где труба проходит через перекрытие, внутреннюю стену или перегородку, ей нужна гильза из негорючего материала. Гильза защищает трубу от контакта с конструкцией и оставляет возможность для свободного осевого перемещения. Иными словами, труба не должна быть намертво зажата бетоном или кладкой в месте прохода.

У края гильзы есть и конкретное требование по высоте: при проходе через перекрытие он должен выступать на 30 мм выше поверхности чистого пола. Проверять это нужно с учетом будущего уровня отделки. Если смотреть на черновой пол, легко недооценить толщину стяжки и покрытия, а затем обнаружить, что выступ получился ниже нужного.

Сверьте проходы по нескольким пунктам:

1. Труба проходит внутри гильзы, не касаясь жестко края отверстия.

2. Гильза сделана из негорючего материала.

3. Она не мешает осевому перемещению трубы.

4. Ее верхний край окажется на нужной высоте относительно чистового пола.

5. Проходы не замоноличены так, что проверить положение трубы уже невозможно.

Не стоит считать заполнение отверстия раствором заменой гильзе. У трубы и строительной конструкции разные свойства: она меняет размеры при нагреве, а стене или перекрытию такое движение не свойственно. Гильза дает трубе пространство для небольшого перемещения и одновременно снижает риск повреждения в месте контакта.

4. Убедитесь, что скрытую разводку опрессовали до закрытия

Для скрытой разводки труб водоснабжения проверка герметичности должна пройти до того, как трубы закроют стяжкой, штукатуркой или облицовкой. После этого протечка превращается в ремонт отделки: приходится вскрывать поверхность, искать поврежденный участок и восстанавливать покрытие.

Испытание проводят гидростатическим или манометрическим способом. Для проверки систему заполняют и создают предусмотренное испытательное давление, после чего оценивают, сохраняется ли оно и нет ли признаков утечки. В качестве типового ориентира для гидравлических испытаний приводится давление в 1,5 раза выше рабочего, но итоговый режим должен соответствовать требованиям примененных материалов и оборудования. Для отдельных изделий действуют ограничения и условия изготовителя.

Здесь важно не подменять контроль простой проверкой «открыли воду — нигде не капает». Краткий осмотр при обычном давлении не равен испытанию системы. И наоборот, произвольно повышать давление тоже нельзя: слабое или неподходящее для такого режима оборудование можно повредить. Порядок и параметры испытания должен определить специалист с учетом проекта, труб, фитингов и подключенных устройств.

До закрытия трасс попросите зафиксировать результат проверки. При освидетельствовании скрытых работ оформляют акт, который подтверждает, что участок осмотрели до его закрытия. Полезно также сохранить фотографии трасс с привязкой к стенам и проемам. Они помогут понять, где проходят трубы, если позднее потребуется установить мебель, сверлить стену или искать неисправность.

Для чеклиста достаточно четырех вопросов:

• Испытали ли систему до заделки труб?
• Подходили ли давление и способ испытания для использованных материалов и оборудования?
• Осмотрели ли соединения и трассы после испытания?
• Оформлен ли акт освидетельствования скрытых работ?

Если на один из этих вопросов пока нет ответа, закрывать трубы рано. Это тот этап, когда проверка обходится проще всего: соединение видно, а доступ к нему не требует демонтажа отделки.

5. Проверьте давление и необходимость редуктора

Слишком низкое давление заметно по слабой струе, особенно если одновременно работают несколько точек водоразбора. Слишком высокое может создавать излишнюю нагрузку на сантехнические приборы и соединения. Поэтому вопрос не сводится к тому, насколько сильно вода идет из крана: давление должно соответствовать расчету и допустимым параметрам оборудования.

По данным нормативных требований к хозяйственно-питьевому водопроводу, гидростатическое давление у санитарно-технических приборов не должно превышать 0,45 МПа, или 4,5 бар. Если расчетное давление выше, предусматривают регуляторы давления, которые также называют редукторами. Их задача — ограничить давление на участке системы до подходящего значения.

Проверка давления воды в системе начинается с измерения, а не с впечатлений. Манометр устанавливают в предусмотренной точке и сопоставляют показания с расчетными условиями и характеристиками приборов. Давление может меняться в разных точках сети и в разное время, поэтому единичное значение важно рассматривать вместе со схемой водоснабжения и условиями эксплуатации. Для точной настройки системы нужен специалист, который понимает, где измерять и как интерпретировать результат.

Если редуктор предусмотрен, проверьте, где он установлен и можно ли к нему подойти для настройки или замены. Редуктор, спрятанный за несъемной отделкой, усложнит обслуживание. Также уточните, предусмотрены ли в схеме фильтры и запорные краны, необходимые для работы и обслуживания узла.

При разговоре о давлении иногда возникает путаница с медицинскими терминами. Если параллельно выбираете метод медицинского обследования, отдельно изучите разницу между КТ и МРТ: это уже совсем другой смысл слова «давление» и другая область решений.

6. Промойте систему перед подключением приборов

После монтажа трубопровод внутреннего холодного и горячего водоснабжения промывают водой до выхода воды без механических взвесей. Это помогает удалить из труб остатки монтажных загрязнений. Пропустить промывку — значит дать частицам попасть дальше по системе, в том числе к сантехническим устройствам и арматуре.

Промывку проводят после завершения монтажных работ, а ее порядок зависит от схемы и оборудования. Если в сети уже установлены чувствительные приборы, исполнитель должен учитывать их инструкции и не подвергать лишней нагрузке. Не нужно самостоятельно запускать непонятный режим или разбирать узел без понимания схемы: лучше заранее уточнить у монтажника последовательность работ и способ подтверждения результата.

Перед подключением и вводом системы в эксплуатацию сверьте итоговый список:

• трассы соответствуют проекту, а краны и узлы обслуживания доступны;
• уклоны направлены к устройствам для слива воды;
• в проходах через стены и перекрытия установлены гильзы;
• соединения и крепления проверены;
• скрытые участки испытаны до заделки, результат оформлен;
• давление соответствует требованиям системы, а при необходимости установлен редуктор;
• после монтажа выполнена промывка.

Эти пункты не заменяют проект и контроль специалиста, но позволяют вовремя задать конкретные вопросы. В инженерных сетях дома многое скрыто от глаз: вода идет по трубе, давление меняется, материал немного расширяется. Пока трассы открыты, эти процессы можно проверить без вскрытия стен и пола. Поэтому спокойный осмотр перед отделкой — хорошая привычка, которая помогает сохранить и сами трубы, и будущий ремонт.
