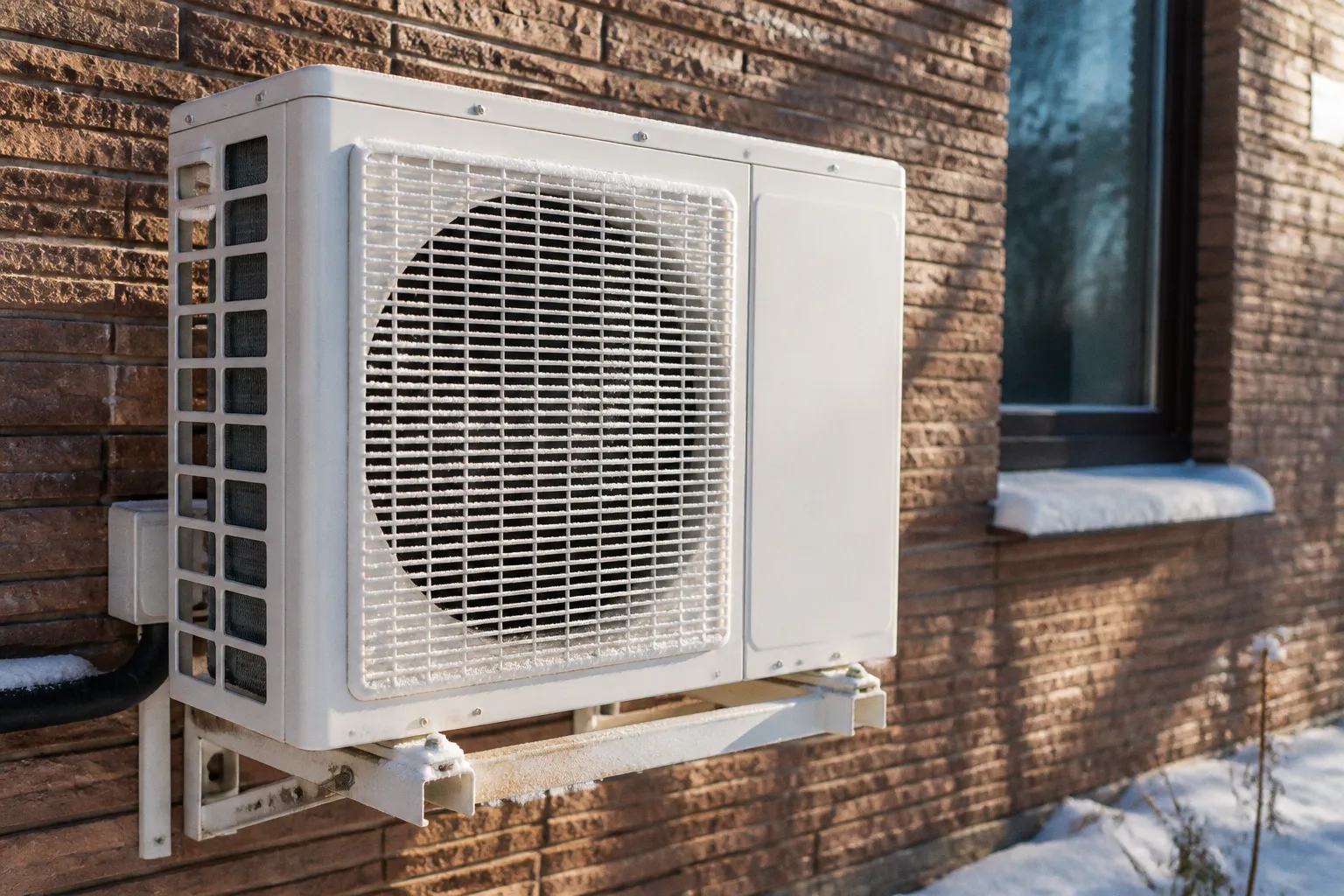

Система отопления воздух-воздух: как выбрать и не ошибиться

На практике такая схема часто оказывается недогруженной именно тогда, когда дому требуется максимум тепла: при отрицательной температуре наружного воздуха.

Причина физическая. Тепловой насос забирает низкопотенциальное тепло из улицы и переносит его внутрь помещения. Чем холоднее наружный воздух, тем меньше доступный тепловой поток и тем выше нагрузка на компрессор. Коэффициент эффективности падает. Поэтому система отопления «воздух-воздух» требует не выбора по рекламной площади, а проверки трех параметров: теплопотерь здания, климатического диапазона оборудования и реальной сезонной эффективности.

Как работает отопление воздух-воздух

Система состоит из наружного и внутреннего блоков. В режиме отопления наружный блок извлекает тепло из воздуха, хладагент переносит его по контуру, а внутренний блок передает энергию помещению через теплообменник и вентилятор.

Водяного контура здесь нет. Теплоноситель не циркулирует по радиаторам, трубам теплого пола или фанкойлам. Воздух нагревается непосредственно во внутренних блоках.

Это принципиально отличает воздушное отопление частного дома от схемы «воздух-вода». Тепловой насос «воздух-воздух»:

• обогревает помещения через внутренние блоки;
• не готовит горячую воду для бытовых нужд;
• не может напрямую питать водяной теплый пол;
• требует организации движения теплого воздуха между зонами;
• зависит от работы вентиляторов и электропитания.

В небольшом доме один внутренний блок способен обслуживать открытую планировку. В здании с отдельными спальнями, коридорами, санузлами и закрытыми дверями одного источника тепла недостаточно. Воздух не распределяется по помещениям сам по себе. Его движение ограничивается дверными полотнами, перегородками и сопротивлением проходов.

Отсюда появляется первая проектная развилка. Нужно определить, будет ли система:

1. зональной — с отдельным внутренним блоком в каждой основной комнате;

2. централизованной — с канальным внутренним блоком и разводкой воздуховодов;

3. комбинированной — с несколькими блоками и резервным отоплением для отдельных помещений.

Для реконструкции чаще выбирают мультисплит-систему или несколько независимых сплитов. Канальная схема требует пространства под воздуховоды, ревизионные люки, шумоизоляцию и корректное размещение решеток. После завершения отделки исправление ошибок в трассировке становится дорогим демонтажем.

Что происходит при снижении температуры

Тепловой насос не создает тепло из электричества в прямом смысле. Он перемещает энергию из окружающей среды. Электроэнергия расходуется на компрессор, вентиляторы, автоматику и цикл размораживания наружного теплообменника.

При плюсовой температуре наружного воздуха условия работы благоприятные. При морозе:

• снижается тепловая производительность;
• увеличивается электрическая нагрузка;
• падает коэффициент COP;
• чаще включается размораживание наружного блока;
• возрастает риск работы на пределе диапазона.

Наружный блок при отоплении охлаждает воздух вокруг теплообменника. В условиях влажной погоды на его поверхности образуется иней. Автоматика периодически переводит систему в режим размораживания. В этот момент оборудование расходует часть энергии не на обогрев помещения, а на восстановление нормального теплообмена.

Воздух-воздух — это не «кондиционер с обратным режимом», а тепловой насос, эффективность которого определяется морозом, теплопотерями и качеством распределения тепла.

COP и SCOP: два показателя, которые нельзя смешивать

COP показывает отношение отданной тепловой мощности к потребленной электрической мощности в конкретной точке режима. Если COP равен 4, оборудование передает в помещение примерно в четыре раза больше тепловой энергии, чем потребляет электроэнергии в этот момент.

Но паспортное значение COP не является постоянной характеристикой. Оно измеряется при заданных условиях. В типовых паспортных данных контрольной точкой служит температура наружного воздуха около +7 °C. При такой погоде коэффициент может находиться в диапазоне 3,0–4,5.

При отрицательных температурах показатель снижается. В морозных режимах COP может опускаться примерно до 2,0–2,4. Это все еще отличается от прямого электрического нагрева, но разница с рекламным паспортным значением становится существенной.

Для сезонной оценки используют SCOP — сезонный коэффициент эффективности. Он учитывает работу оборудования при разных температурах, частичной нагрузке и в течение отопительного периода. Именно SCOP полезнее при сравнении моделей для постоянного отопления.

Ошибка возникает, когда значение COP при +7 °C принимают за постоянное и умножают его на весь сезон. Так нельзя рассчитывать эксплуатационные расходы. В реальной системе значение меняется с температурой, влажностью, нагрузкой и режимом размораживания.

Почему мощность нельзя определять только по COP

COP отвечает за эффективность потребления электроэнергии. Он не говорит, хватит ли тепла конкретному зданию.

Для этого сравнивают тепловую мощность оборудования с теплопотерями. У дома с плохим утеплением может быть высокая потребность в тепле при низком COP. У энергоэффективного дома нагрузка ниже, но неправильное размещение внутренних блоков все равно создаст холодные зоны.

Расчет должен учитывать:

• площадь и объем помещений;
• сопротивление теплопередаче ограждающих конструкций;
• площадь и характеристики окон;
• инфильтрацию и воздухообмен;
• климатические условия;
• расчетную наружную температуру;
• тепловые мосты в узлах примыкания;
• режим эксплуатации здания;
• внутренние теплопоступления.

Площадь помещения нужна для предварительной оценки. Для рабочего подбора она недостаточна.

Климатический диапазон: обычный кондиционер и зимняя модель

Обычные кондиционеры проектируются прежде всего для охлаждения. Режим отопления у многих моделей рассматривается как дополнительный. При температурах до примерно −15 °C такое оборудование может сохранять работоспособность, но его тепловая мощность и эффективность уже зависят от конкретной модели и условий эксплуатации.

Специализированные тепловые насосы «воздух-воздух» имеют конструктивные решения для работы в более холодном климате. В зависимости от исполнения они рассчитаны на отопление при температурах примерно до −20…−25 °C, отдельные модели — до −30 °C.

Это не означает, что при любой температуре оборудование отдаст одинаковое количество тепла. Паспортный нижний предел — граница допустимой работы, а не гарантия полной компенсации теплопотерь здания.

Что проверять в техническом паспорте

Паспортные данные нужно читать не по одной строке «обогрев до −25 °C». Нужна таблица производительности.

Проверяются следующие позиции:

• тепловая мощность при положительной температуре;
• тепловая мощность при 0 °C;
• тепловая мощность при −10 °C;
• тепловая мощность при расчетной зимней температуре;
• минимальная температура эксплуатации;
• потребляемая мощность в отопительном режиме;
• наличие алгоритма автоматического размораживания;
• диапазон регулирования компрессора;
• ограничения по длине и перепаду высот трассы;
• условия работы при обледенении и высокой влажности.

Если производитель показывает только номинальную мощность и максимальный диапазон температур, данных для полноценного выбора недостаточно. Оборудование может запускаться при морозе, но не покрывать теплопотери.

Зимний комплект не превращает любую сплит-систему в тепловой насос

Зимний комплект обычно расширяет допустимый режим работы кондиционера. Он может включать подогрев картера компрессора, подогрев дренажа и управление скоростью вентилятора наружного блока. Но наличие такого комплекта не отменяет ограничений базовой конструкции.

Нельзя автоматически считать обычный бытовой кондиционер полноценным источником отопления для дома при −25 °C. У него может отсутствовать необходимый запас производительности, требуемая автоматика и стабильная работа в режиме размораживания.

Для постоянного отопления выбирают оборудование, в документации которого прямо заявлена работа на обогрев в нужном климатическом диапазоне. Не по рекламному названию. По таблицам производительности и условиям эксплуатации.

Расчет тепловой мощности для дома класса А или С

Предварительная оценка мощности может выполняться по удельным теплопотерям. Для энергоэффективного дома класса А ориентировочно принимают около 40 Вт на квадратный метр. Для дома класса С — порядка 70 Вт на квадратный метр.

Это не заменяет теплотехнический расчет. Метод показывает порядок нагрузки и помогает отсеять заведомо слабое оборудование.

Для предварительного расчета используется зависимость:

Q = S × q

где:

• Q — ориентировочная тепловая мощность;
• S — отапливаемая площадь;
• q — удельная потребность в тепле.

Для дома площадью 100 м² ориентировочная нагрузка при уровне класса А составит около 4 кВт. Для здания сопоставимой площади класса С — около 7 кВт. Эти значения нельзя напрямую превращать в закупочную мощность одного внутреннего блока. Их нужно сопоставить с характеристиками наружного агрегата в холодном режиме.

Дополнительная проблема — распределение нагрузки по помещениям. Если наружный блок выдает требуемую мощность, а внутренние блоки установлены только в гостиной и холле, спальни могут оставаться недогретыми. Суммарная мощность оборудования не исправляет неправильную архитектуру воздушных потоков.

Как учитывать запас

Избыточный запас тоже не является универсальным решением. Слишком мощное оборудование будет быстрее достигать заданной температуры и переходить в пониженный режим. Но при неверном подборе системы возникают короткие циклы, шум, ухудшение регулирования и неравномерное отопление.

Запас должен компенсировать неопределенность исходных данных и снижение производительности в мороз, а не подменять расчет. Его определяют по проекту, климату и паспортной кривой конкретной модели.

Отдельно оценивается работа при расчетной температуре наружного воздуха. Если в этот момент тепловая мощность насоса ниже теплопотерь здания, система не может считаться единственным источником отопления. Нужен резерв.

Теплопотери через узлы, а не только через стены

В реконструируемых домах слабое место часто находится не в толщине утеплителя, а в узлах примыкания. Балконная плита, перемычка, зона вокруг оконной рамы, стык стены и кровли образуют мостики холода. Через них растут локальные потери и появляется риск конденсации.

Тепловой насос компенсирует результат, но не устраняет причину. Если здание имеет разгерметизированные окна и непрерывные мостики холода, увеличение мощности оборудования приводит к росту расхода электроэнергии без нормализации микроклимата.

Сначала устраняется нарушение теплового контура. Затем подбирается отопление. Это последовательность строительной физики, а не вопрос предпочтений.

Воздушное отопление частного дома: проектирование распределения тепла

Внутренний блок нельзя размещать только по свободному месту на стене. Его положение определяет направление воздушной струи, зону прогрева, шумовой фон и доступность обслуживания.

При проектировании оцениваются:

• направление подачи теплого воздуха;
• расстояние до потолка и соседних конструкций;
• расположение дверей и проходов;
• зона постоянного пребывания людей;
• возможность отвода конденсата;
• доступ к фильтрам и теплообменнику;
• место прокладки фреоновой трассы;
• необходимость скрытия коммуникаций;
• риск обдува рабочих и спальных зон.

Для комнат с закрытыми дверями применяется отдельный внутренний блок либо канальная разводка. Передача тепла через щель под дверью не является расчетной системой отопления. Она не обеспечивает стабильную температуру и зависит от положения двери.

Канальная схема дает более равномерное распределение, но требует высоты для размещения оборудования и воздуховодов. В реконструкции это означает снижение уровня потолка, устройство ревизий и согласование с вентиляцией. Без доступа для обслуживания скрытый блок превращается в недоступный узел, который невозможно нормально очистить или отремонтировать.

Совмещение с вентиляцией

Отопление воздух-воздух не заменяет организованный воздухообмен. Внутренний блок рециркулирует воздух помещения. Он может перемешивать и нагревать воздушную массу, но не решает задачу удаления углекислого газа, влаги и загрязнений.

Приточная вентиляция изменяет тепловую нагрузку. Холодный наружный воздух необходимо нагреть до расчетной температуры. Поэтому вентиляция должна учитываться в расчете теплопотерь.

Нельзя назначать тепловой насос по площади, а вентиляцию добавлять после монтажа. В таком порядке проектирования оборудование оказывается либо недостаточным, либо работает с неоправданным запасом.

Когда нужна бивалентная схема

В регионах со стойкими морозами ниже −20 °C система отопления воздух-воздух часто проектируется как часть бивалентной схемы. Бивалентность означает наличие двух источников тепла. Тепловой насос работает в эффективном диапазоне, а дополнительный источник подключается при снижении температуры или нехватке мощности.

В качестве резерва применяются:

• электрический котел;
• электрические конвекторы;
• печь;
• другое автономное оборудование, предусмотренное проектом.

Резерв не должен быть случайным переносным прибором, который подключают через удлинитель при первом морозе. Его мощность, электрическая нагрузка, место установки и алгоритм включения рассчитываются заранее.

Схема управления должна определять:

1. при какой наружной температуре тепловой насос продолжает работу;

2. при каком снижении мощности подключается резерв;

3. как распределяется нагрузка между источниками;

4. что происходит при отказе наружного блока;

5. как защищается система от замерзания и отключения электропитания;

6. кто отвечает за ручное и автоматическое переключение.

Порог перехода на резерв зависит не только от паспортного минимума. Он определяется экономикой, теплопотерями и фактической мощностью насоса. Оборудование может технически работать при −25 °C, но при этом отдавать недостаточно тепла или расходовать слишком много электроэнергии.

Нижняя температура в паспорте показывает предел работоспособности. Она не доказывает, что дом будет отапливаться без резервного источника.

Бивалентность и электроснабжение

Воздушное отопление частного дома увеличивает электрическую нагрузку. Нужно оценить вводную мощность, сечение кабелей, защитные аппараты и селективность автоматов. Если резервом выступают электрические конвекторы или котел, нагрузка складывается с потреблением самого теплового насоса, бытовой техники, водонагревателя и вентиляции.

Электрощит должен проектироваться под реальный сценарий одновременной работы. Нельзя рассчитывать систему по номинальной мощности одного прибора, если автоматика в мороз включает второй источник.

Контроль выполняется по проектной схеме электроснабжения:

• выделяется отдельная линия оборудования;
• устанавливаются защитные устройства по расчету;
• проверяется допустимая нагрузка на ввод;
• предусматривается отключение второстепенных потребителей при аварийном дефиците мощности;
• проверяется заземление;
• обеспечивается доступ к автоматике и коммутационным аппаратам.

Монтажные ошибки, которые снижают эффективность

Даже правильно выбранный тепловой насос теряет эффективность при нарушении монтажа. Основные проблемы связаны не с брендом, а с трассой, дренажом и наружным блоком.

Наружный блок установлен слишком низко

При снегопаде нижняя часть блока может оказаться в снегу. При циклах размораживания вода замерзает под оборудованием, перекрывает дренаж и создает ледяной массив. Наружный блок должен размещаться с учетом снегового покрова, отвода воды и доступа для очистки.

Дренаж выведен без защиты от замерзания

В режиме отопления вода образуется на наружном теплообменнике и отводится через дренаж. Если трубка проложена с провисанием, имеет обратный уклон или выходит в зону промерзания, вода замерзает. Следующий цикл размораживания ухудшается, теплообменник покрывается льдом.

Дренаж проектируют как отдельный узел. Проверяют уклон, длину, утепление и необходимость подогрева. Слив воды на фасад без контроля приводит к наледи и повреждению отделки.

Трасса проложена с нарушением требований производителя

Фреоновая трасса имеет ограничения по длине, перепаду высот и количеству изгибов. Превышение допустимых параметров увеличивает сопротивление, усложняет возврат масла и изменяет рабочий режим компрессора.

Коммуникации не маскируют до проверки герметичности и вакуумирования. Ошибка в этом узле после закрытия штробой превращается в вскрытие отделки.

Внутренний блок работает против планировки

Поток направлен в стену, в верхнюю часть шкафа или непосредственно на место сна. Температурный датчик считывает воздух рядом с блоком, а удаленная зона остается холодной. Система формально достигает заданной температуры, но помещение прогревается неравномерно.

Размещение внутренних блоков выполняется по плану мебели, дверей и постоянных маршрутов движения воздуха. Монтажник должен видеть не только стену, но и всю схему помещения.

Оборудование выбрано по максимальной, а не по рабочей мощности

В рекламе указывается максимальная производительность. При подборе для отопления нужна мощность в конкретной отрицательной температуре. Разница между этими значениями определяет, будет ли система закрывать тепловую нагрузку в мороз.

Запрашивается таблица или график производительности. Если продавец предлагает только одно номинальное число без температурных условий, сравнение невозможно.

Как выбрать систему отопления воздух-воздух

Алгоритм выбора должен идти от здания к оборудованию, а не от каталога к монтажу.

Шаг 1. Зафиксировать режим эксплуатации

Определяется, будет ли дом использоваться постоянно или периодически. Для постоянного проживания важны сезонная эффективность, автоматическое управление, ремонтопригодность и резерв. Для дачного режима добавляются вопросы быстрого выхода на температуру и защиты инженерных систем.

Шаг 2. Определить теплопотери

Предварительно оценивается класс энергоэффективности. Для класса А можно ориентироваться примерно на 40 Вт/м², для класса С — около 70 Вт/м². Затем выполняется расчет по ограждающим конструкциям, окнам и воздухообмену.

Без этого подбор по площади остается приближением.

Шаг 3. Сопоставить мощность по отрицательным температурам

Берется не номинальная мощность при +7 °C, а значение при климатической расчетной температуре. Отдельно проверяется сохранение производительности при размораживании.

Шаг 4. Проверить SCOP

COP нужен для анализа отдельных режимов. SCOP — для оценки сезонной работы. Сравнивать необходимо показатели, полученные по сопоставимой методике и для одинакового климатического сценария.

Шаг 5. Разделить дом на зоны

Определяются помещения, которые должны отапливаться независимо. Гостиная, спальни, кабинет и технические зоны имеют разный режим эксплуатации. Один внутренний блок не должен автоматически считаться источником тепла для всего этажа.

Шаг 6. Спроектировать резерв

Если климат предусматривает длительные морозы ниже −20 °C, заранее определяется второй источник. Его включение должно быть частью автоматики или понятного регламента эксплуатации.

Шаг 7. Проверить монтажные условия

До покупки оцениваются место наружного блока, дренаж, трасса, электропитание, проходы через стены и доступ к сервисным узлам. Если для монтажа требуется вскрывать готовую отделку, решение принимается до финишных работ.

Контроль перед приемкой системы

Подрядчик должен передать не только установленное оборудование, но и подтверждение корректной работы узлов. Контроль выполняется по проекту и паспорту конкретной модели.

Проверяются:

• соответствие модели расчетной тепловой нагрузке;
• заявленная работа на отопление в нужном климатическом диапазоне;
• тепловая мощность при отрицательных температурах;
• значение SCOP и условия его определения;
• фактическое размещение внутренних блоков;
• направление воздушных потоков;
• отсутствие препятствий перед теплообменниками;
• высота и устойчивость установки наружного блока;
• работа дренажа при размораживании;
• герметичность и вакуумирование трассы;
• соблюдение допустимой длины коммуникаций;
• выделенная электрическая линия;
• работа защитной автоматики;
• сценарий включения резервного источника;
• доступ к фильтрам, теплообменникам и сервисным соединениям.

После запуска фиксируются рабочие параметры в разных режимах. Недостаточно включить оборудование при плюсовой погоде и объявить систему принятой. Основная проверка — соответствие расчетной схеме, а не факт появления теплого воздуха из внутреннего блока.

Система отопления воздух-воздух оправдана в доме с рассчитанными теплопотерями, понятным зонированием и подходящим климатическим диапазоном. Она не заменяет горячее водоснабжение, водяной теплый пол и вентиляцию. При морозах ниже расчетного диапазона ей требуется резерв.

Правильный порядок жесткий: сначала тепловой контур здания, затем расчет нагрузки, после этого подбор теплового насоса, распределение внутренних блоков, электроснабжение и автоматика. Если начать с мощности в рекламной строке, ошибки проявятся уже зимой. Исправление потребует не настройки пульта, а переделки инженерной системы.
