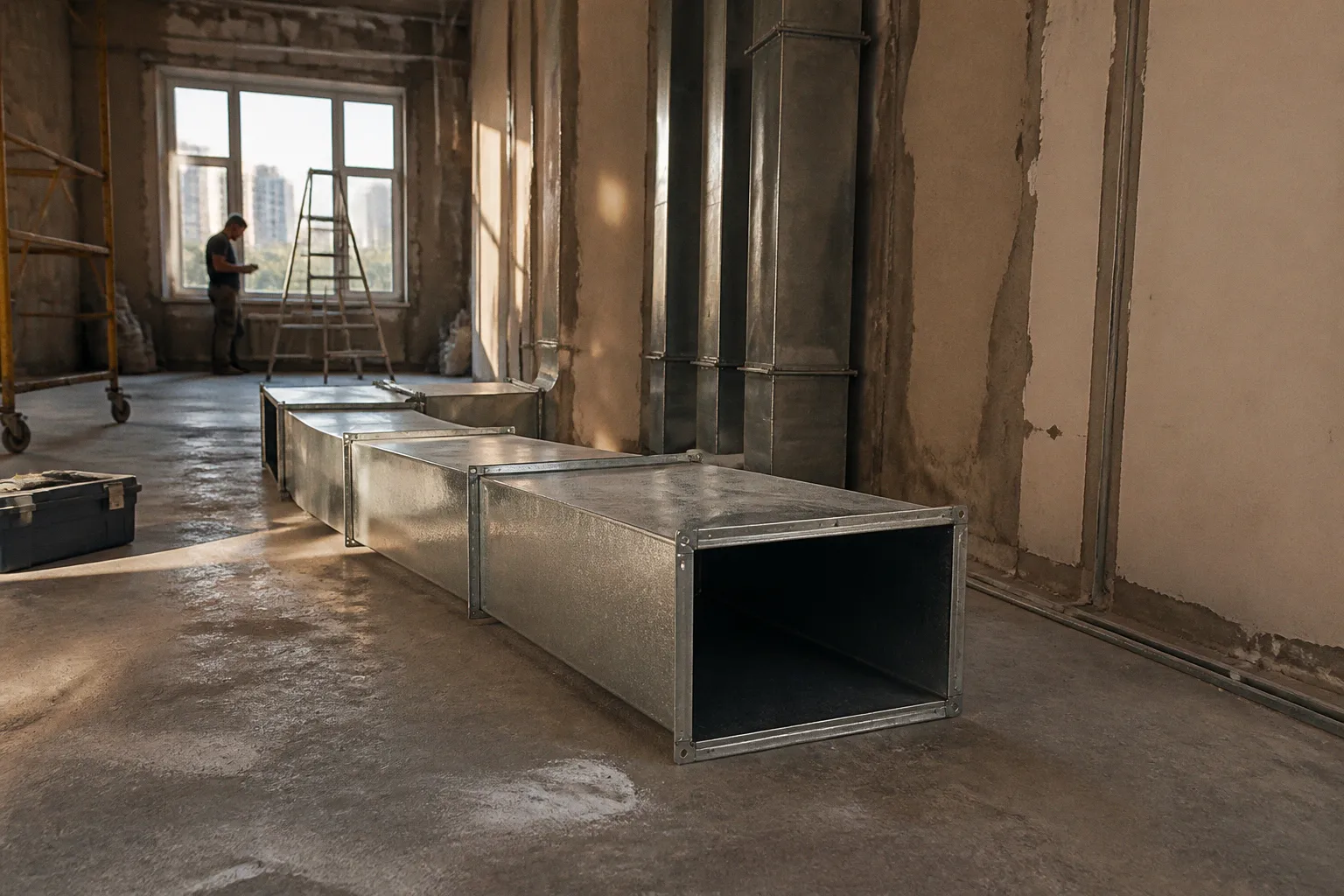

Системы вентиляции и кондиционирования: чек-лист перед монтажом

Между этими цифрами помещается весь набор неприятностей, за которые заказчик обычно платит дважды: вскрытие отделки, повторную вальцовку, поиск утечки фреона, переделку дренажа и объяснения монтажников о том, что именно так всё и планировалось.

Системы вентиляции и кондиционирования нельзя устанавливать по принципу «сначала сделаем ремонт, потом разберёмся с трассами». На стройке это означает не экономию, а перенос инженерных расходов в категорию скрытого брака. До начала монтажа должны быть понятны электрическая схема, места размещения блоков, диаметр отверстий, направление дренажа, проходы воздуховодов и доступ к узлам, которые когда-нибудь потребуется обслуживать.

Инженерная подготовка и электрические мощности

Проектирование вентиляции и кондиционирования начинается не с выбора красивого внутреннего блока и не с каталожной мощности, которую продавец назвал «с запасом». Сначала определяют, какая нагрузка возникает в каждой точке, как она подключается и где проходит трасса. Иначе климатическое оборудование оказывается готово к монтажу раньше, чем готов объект.

Для бытового сплита мощностью до 3,5 кВт отдельная электрическая линия должна выполняться медным кабелем сечением не менее 2,5 мм². В цепи предусматривают заземление и УЗО. Подключать кондиционер к случайной розетке, которая уже обслуживает телевизор, компьютер, чайник или половину домашней автоматики, — решение из той же финансовой категории, что и покупка дешёвого кабеля с последующим ремонтом перегретого соединения.

При подготовке линии нужно заранее определить:

• от какого электрощита она запитывается и есть ли в нём место под защитную аппаратуру;
• где будет установлен выключатель или автомат защиты;
• каким маршрутом кабель подойдёт к внутреннему и наружному блокам;
• не пересекается ли трасса с будущими отверстиями, воздуховодами и креплениями;
• предусмотрен ли доступ к соединениям, а не замурованы ли они навсегда под штукатуркой;
• соответствует ли фактическая мощность оборудования расчётной нагрузке линии.

Отдельная линия не означает, что достаточно просто протянуть кабель к ближайшей стене. У кондиционера есть наружный и внутренний блоки, а схема межблочного подключения зависит от конкретной модели. Поэтому кабель, закладные и выводы нужно согласовать по технической документации оборудования, а не по памяти монтажника, который сегодня ставит один бренд, завтра другой, а послезавтра уверенно объясняет, что разницы нет.

Почему расчёт 100 Вт/м² не заменяет проект

Укрупнённая оценка 100 Вт на квадратный метр может использоваться как предварительный ориентир мощности охлаждения, но не как универсальный калькулятор для закупки. Помещение площадью 20 м² не обязано требовать ровно 2 кВт холода: на итог влияют площадь остекления, ориентация окон, этаж, теплоизоляция, количество людей, бытовая техника и теплопритоки от освещения.

Это особенно заметно в кухнях, гостиных с панорамным остеклением и помещениях под кровлей. Кондиционер, выбранный только по площади, может оказаться недостаточным в жаркий день или, наоборот, избыточным для небольшой комнаты с малой тепловой нагрузкой. В первом случае оборудование будет работать на пределе, во втором — чаще включаться и выключаться, а заказчик получит не оптимальный микроклимат, а переплату за рекламный запас мощности.

Расчёт по площади — это черновой ориентир для разговора, а не основание для сметы. Производитель любит продавать запас, кошелёк заказчика предпочитает расчёт.

Для вентиляции расчёт ещё менее терпит упрощения. Здесь важны не только площадь и объём помещения, но и назначение комнат, число людей, расход воздуха, сопротивление сети, сечение воздуховодов, уровень шума и возможность балансировки. Схема вентиляции и кондиционирования должна показывать не только, где что висит, но и как воздух проходит по системе, где удаляется, где подаётся и что происходит с ним после закрытия дверей.

В жилых помещениях допустимая скорость движения воздуха указывается на уровне не более 0,2 м/с. Если ради компактности трассу делают слишком узкой, скорость растёт, сопротивление увеличивается, вентилятор работает громче, а комфорт превращается в постоянный фоновый шум. Снаружи такая экономия незаметна: воздуховод спрятан, а расходы на электричество и раздражение жильцов приходят ежемесячно.

Геометрия пространства: блоки, трассы и отверстия

Климатическую технику нельзя размещать там, где осталось свободное место после мебели, карнизов и потолка. Внутренний блок кондиционера требует не менее 15 см свободного пространства до потолка. Рекомендуемая высота установки — 2,2–2,5 м от пола. Дистанция до спального или рабочего места должна составлять не менее 3 м.

Эти размеры связаны не с эстетикой и не с прихотью монтажников. Слишком близкий потолок ухудшает забор воздуха и усложняет обслуживание. Поток, направленный прямо на кровать или кресло, повышает риск дискомфорта, даже если паспортная температура достигнута. А блок, установленный над шкафом вплотную к потолку, будет выглядеть аккуратно ровно до первого обслуживания, когда мастер обнаружит, что для снятия фильтра ему нужно разбирать мебель или натяжной потолок.

Перед разметкой следует проверить:

1. Высоту чистого пола. Разметка по черновой плите даст ошибку после стяжки, напольного покрытия и декоративных слоёв.

2. Будущий уровень потолка. Особенно это критично для гипсокартона и натяжных конструкций: 15 см нужно оставить не до временной отметки, а до фактической поверхности.

3. Расположение мебели и дверей. Воздушный поток не должен упираться в высокий шкаф или постоянно идти в проход.

4. Положение наружного блока. Должна сохраняться возможность доступа для диагностики, чистки и ремонта.

5. Направление фреоновой трассы и дренажа. Чем больше поворотов и пересечений, тем выше стоимость монтажа и число мест потенциальной неисправности.

6. Толщину и материал стены. Для несущих конструкций, утеплённых фасадов и стен с коммуникациями требования к бурению различаются.

Отверстия под трассы

Для межблочной фреоновой трассы и дренажа стандартный диаметр сквозного отверстия обычно составляет 50–65 мм. Это не повод сверлить отверстие максимального размера «на всякий случай». Большой проём увеличивает объём последующей заделки, а слишком маленький заставляет монтажника перегибать трубы, тянуть их с усилием или срезать часть защитных элементов.

Трубы воздуховодов требуют значительно большего прохода: их диаметры начинаются примерно от 150 мм. Поэтому вентиляцию нельзя бездумно прятать в тот же канал, который рассчитан на трассу сплит-системы. Это разные инженерные задачи с разными габаритами, расходами воздуха и требованиями к обслуживанию.

Если отверстия выполняются до чистовой отделки, необходимо зафиксировать их положение на плане и фотографиях. Фраза «примерно здесь» не является исполнительной документацией: после штукатурки и облицовки она превращается в лотерею с электрокабелем, трубой отопления и случайным попаданием в армирование.

Воздуховоды: аэродинамика дороже выглядит только на бумаге

Вентиляционная сеть теряет эффективность не в рекламном буклете, а на каждом лишнем повороте, сужении и неудачном соединении. Воздуховод может быть собран аккуратно, из новых деталей и с убедительной сметой, но при этом система будет шуметь, не выдавать расчётный расход и требовать большей мощности вентилятора.

При подключении центробежных вентиляторов к воздуховодам необходимы прямые участки длиной не менее пяти диаметров патрубка. Такой участок нужен для снижения турбулентности и аэродинамического шума. Если сразу после вентилятора поставить резкий поворот, тройник или переход на другой размер, поток не успеет стабилизироваться, и часть мощности уйдёт на борьбу с сопротивлением сети.

На практике это выглядит так: заказчику показывают компактную трассу, обещают спрятать всё в минимальный короб, а затем вентилятор начинает гудеть на режимах, которые должны считаться штатными. После этого появляются предложения заменить вентилятор на более мощный. Разумеется, за дополнительные деньги. Хотя первопричиной был не «слабый агрегат», а попытка сэкономить несколько сантиметров пространства.

Что нужно сопоставить до закрытия потолка

До монтажа облицовки или потолочной конструкции должны быть сверены следующие параметры:

Отдельно проверяют, не пересекаются ли воздуховоды с балками, светильниками, трубами отопления и трассами электрики. В тесном межпотолочном пространстве все системы начинают конкурировать за несколько сантиметров, и выигрывает обычно не тот подрядчик, у кого лучше расчёт, а тот, кто первым успел закрыть конструкцию. Для владельца это плохая форма тендера.

Критические ошибки: фреоновая трасса и дренаж

Монтаж вентиляции и кондиционирования в доме часто пытаются ускорить там, где спешка наиболее дорога. Фреоновую трассу прокладывают, не проверив радиусы изгиба; соединения выполняют без полноценной подготовки; вакуумирование считают избыточной процедурой; дренаж оставляют с провисанием, потому что «вода сама уйдёт». Она действительно уйдёт — вопрос только в том, куда именно: в стену, потолок или на напольное покрытие.

Вакуумирование — не декоративный этап

Перед запуском фреоновой системы трассу необходимо вакуумировать. Это удаляет воздух и влагу из контура перед открытием рабочего хладагента. Пропуск операции означает, что внутри остаются посторонние примеси, которые способны ухудшить работу оборудования и повысить риск неисправностей.

Аргумент «система новая, трубы чистые» здесь не работает. Новая труба не становится герметичным и осушенным контуром сама по себе. В строительстве вообще много вещей, которые выглядят чистыми до момента, когда за них выставляют счёт за ремонт.

Контроль монтажа должен включать:

• проверку состояния медных трубок до соединения;
• отсутствие заломов и чрезмерно резких изгибов;
• корректную подготовку концов труб;
• проверку качества соединений;
• вакуумирование трассы перед запуском;
• контроль герметичности;
• соответствие длины трассы требованиям конкретного оборудования.

Залом медной трубки — это не косметический дефект. Он уменьшает проходное сечение и нарушает движение хладагента. Снаружи такой участок можно не заметить, особенно если трасса уже закрыта коробом. Поэтому фотографирование проложенных коммуникаций до заделки — не бюрократия, а способ сохранить доказательства фактического состояния работ.

Дренаж должен идти по понятному маршруту

Дренажный шланг нельзя оставлять со свободным провисанием или укладывать горизонтально без необходимого уклона. Провисание создаёт воздушные пробки и мешает нормальному отводу конденсата, а вода в итоге ищет слабое место внутри конструкции.

До начала монтажа нужно установить:

• куда отводится конденсат;
• каким будет уклон на всём маршруте;
• где находятся соединения;
• есть ли участки, в которых может скапливаться вода;
• предусмотрен ли доступ для прочистки;
• не нарушаются ли требования управляющей организации, если дренаж выводится в общую канализацию или на фасад.

Последний пункт нельзя заменять универсальным советом. Конкретные требования к отводу конденсата могут различаться в зависимости от объекта и управляющей компании. На фасаде многоквартирного дома самовольный вывод дренажа способен превратиться в отдельный конфликт, а подключение к канализации без корректного решения — в источник запахов и обратного подсоса.

Последовательность подготовки объекта

Чтобы не переделывать уже завершённую отделку, работы по климатическим системам привязывают к строительной готовности. Слишком ранний монтаж подвергает оборудование пыли, ударам и загрязнению, слишком поздний лишает возможности скрытой прокладки.

Практическая последовательность выглядит так:

1. Уточнить проектные нагрузки. Для кондиционирования определить теплопритоки, а для вентиляции — требуемые расходы воздуха и сопротивление сети. Ориентир 100 Вт/м² использовать только на предварительном этапе.

2. Зафиксировать модель или технические параметры оборудования. Нельзя закладывать трассу по габаритам абстрактного блока, если затем будет куплено устройство другой серии.

3. Подготовить электрическую часть. Для бытовой сплит-системы до 3,5 кВт заложить отдельную линию с медным кабелем не менее 2,5 мм², заземлением и УЗО.

4. Разметить блоки и трассы. Учесть чистовые отметки пола и потолка, мебель, светильники, карнизы и будущие ревизионные зоны.

5. Выполнить отверстия и штробы. Для фреонной трассы и дренажа ориентироваться на отверстие 50–65 мм, для воздуховодов — на их фактический диаметр, который обычно начинается от 150 мм.

6. Проложить коммуникации. Не допускать заломов медных труб, провисания дренажа и необоснованных поворотов воздуховодов.

7. Проверить скрытые работы. Сделать фото и зафиксировать маршруты до штукатурки, зашивки коробов и монтажа потолка.

8. Провести испытания и пусконаладку. Система должна непрерывно проработать не менее 7 часов для проверки проектных параметров, отсутствия утечек и равномерности работы.

9. Передать заказчику исполнительную информацию. В ней должны быть понятны места трасс, точки обслуживания, автоматы защиты и порядок доступа к фильтрам и соединениям.

Такой порядок особенно важен, когда в одном помещении сходятся кондиционер, приточная вентиляция, вытяжка, тёплый пол, освещение и система автоматизации. Каждая служба по отдельности уверяет, что ей нужен «небольшой короб», но сумма небольших коробов быстро съедает высоту потолка и бюджет на отделку.

Что проверить перед закрытием работ

До подписания акта или окончательной заделки трасс не стоит ограничиваться визуальным осмотром. Гладкий короб и ровная решётка не доказывают, что внутри нет залома, подсоса, провисающего дренажа или незафиксированного соединения.

Проверка должна включать несколько уровней:

• соответствует ли размещение внутреннего блока зазору не менее 15 см до потолка;
• находится ли блок на высоте примерно 2,2–2,5 м от пола;
• не направлен ли поток непосредственно на место сна или длительной работы;
• оставлен ли доступ к фильтрам, соединениям и сервисным узлам;
• проложена ли отдельная электрическая линия с необходимым сечением;
• установлен ли защитный аппарат и предусмотрено ли заземление;
• не повреждены ли медные трубы при укладке;
• выполнено ли вакуумирование фреонной трассы;
• имеет ли дренаж непрерывный уклон без провисаний;
• есть ли после вентилятора прямой участок длиной не менее пяти диаметров патрубка;
• не закрыты ли ревизионные зоны отделкой;
• подтверждена ли непрерывная работа системы в течение 7 часов.

Для вентиляции дополнительно оценивают равномерность работы, шум, наличие воздушного потока в расчётных точках и отсутствие очевидных подсосов. Если система не балансируется после монтажа, проблема может быть не в регулировке решёток, а в неправильном сечении, слишком длинной трассе или неучтённых сопротивлениях сети.

Самая дорогая часть климатической системы — не наружный блок. Это отделка, которую приходится вскрывать, когда монтажные ошибки уже спрятаны под потолком.

Финансовый вердикт: где экономить нельзя

Экономия на системах вентиляции и кондиционирования имеет смысл только там, где она уменьшает избыточность, а не убирает обязательные операции. Можно пересмотреть количество декоративных элементов, выбрать рациональную схему трасс, отказаться от лишних переходов и заранее сопоставить варианты оборудования. Но нельзя превращать вакуумирование, испытания, правильный дренаж, отдельную электрическую линию и доступ к обслуживанию в предмет торга.

Рекламная наценка обычно видна в карточке товара, а скрытый брак проявляется позже — через протечку, шум, падение производительности или повторный монтаж. Поэтому сравнивать нужно не только цену кондиционера и вентилятора, но и полный жизненный цикл: проектирование, прокладку трасс, электрическую защиту, доступ для сервиса, расход электроэнергии, ремонтопригодность и стоимость возможного вскрытия отделки.

Правильный чек-лист установки кондиционера и вентиляции заканчивается не моментом, когда оборудование включилось и из решётки пошёл воздух. Система считается подготовленной тогда, когда подтверждены её расчётные параметры, трассы герметичны, дренаж отводит конденсат без риска протечки, воздуховоды не создают лишнего шума, а обслуживание не требует разрушать интерьер.

Финансовый вывод простой: платите за расчёт, доступ и контроль сейчас — либо за скрытый брак и повторный монтаж позже. Второй вариант производители и подрядчики обычно называют неожиданными расходами. Для владельца это всего лишь плохо составленная смета.
