Системы отопления с котлами: типичные ошибки и их решение

И почти всегда виноват не один «неудачный» прибор, а несколько мелких ошибок, которые в системе начинают тянуть друг друга вниз.

Системы отопления с котлами похожи на кровообращение: котёл греет теплоноситель, насос гонит его по контурам, расширительный бак принимает лишний объём, а автоматика следит, чтобы всё происходило спокойно. Если где-то пережали «сосуд», поставили насос боком или дали холодной воде резко попасть в горячий теплообменник, система не обязательно остановится сразу. Она будет работать — но нервно, шумно и недолго.

Разберём ошибки монтажа отопления в частном доме, которые лучше увидеть ещё на схеме, а не после первого отопительного сезона.

Мощность котла: почему «1 кВт на 10 м²» — не расчёт

Формула «1 кВт на 10 квадратных метров» живуча, потому что кажется понятной. Но квадратные метры сами по себе не рассказывают, сколько тепла дом выпускает наружу. Один дом площадью 150 м² с тёплым контуром, хорошими окнами и компактной планировкой может иметь совсем другие теплопотери, чем такой же по площади дом с панорамным остеклением, холодным чердаком и большими угловыми комнатами.

Котёл не обогревает площадь. Он компенсирует тепло, которое дом теряет через стены, крышу, пол, окна, двери и вентиляцию. Причём вентиляция — часть уравнения, о которой часто забывают. Дом должен дышать, а свежий воздух зимой нужно нагреть. Если этот расход не учтён, владельцу потом кажется, что «котёл слабый», хотя на самом деле проект просто не посчитал все потери.

Слишком мощный котёл — не запас комфорта. Особенно неприятно это проявляется в межсезонье, когда реальная потребность дома в тепле невелика. Котёл быстро нагревает воду, отключается, через короткое время запускается вновь. Этот режим называется тактованием. Горелка и автоматика постоянно стартуют, дымоход у традиционных котлов может быстрее покрываться смолистым налётом, а ресурс оборудования расходуется без всякой пользы.

Недостаток мощности выглядит иначе: котёл почти не выключается в мороз, температура подачи растёт, а комнаты всё равно не добирают комфорт. При этом хозяин начинает выкручивать термостаты, добавлять насосы, менять радиаторы — хотя проблема была заложена раньше.

Для первого разговора с проектировщиком площадь дома всё же нужна. Но дальше понадобятся детали:

• материал и толщина стен, пола и кровли;
• площадь, тип и ориентация окон;
• высота потолков и объём помещений;
• климатическая зона и расчётная зимняя температура;
• наличие приточной вентиляции, камина, бассейна, гаража или зимнего сада;
• температурный режим: достаточно ли в комнатах умеренного тепла или нужны повышенные значения, например в ванной;
• состав отопительных контуров — только радиаторы, только тёплый пол или смешанная система.

Важна и минимальная мощность котла, а не только максимальная. Для современного хорошо утеплённого дома котёл, который умеет глубоко снижать производительность, часто удобнее модели с большим «паспортным запасом».

Котёл должен быть не просто мощным, а управляемым: дому редко нужна максимальная мощность, зато почти всегда нужна ровная работа.

Что делать, если котёл уже тактует

Сначала не спешите менять котёл. Тактование иногда связано не с его мощностью, а с гидравликой: малым объёмом воды в системе, слишком закрытыми термостатическими клапанами, неправильной настройкой горелки или неверно выставленной температурой подачи.

Порядок действий здесь спокойный и понятный:

1. Проверить, как часто котёл запускается при стабильной погоде и есть ли связь с закрытием термостатических головок.

2. Посмотреть настройки минимальной мощности и выбега насоса — но менять их следует по инструкции конкретной модели или с сервисным специалистом.

3. Убедиться, что через котёл и основной контур есть достаточный проток.

4. Оценить, не слишком ли высока температура подачи для текущей погоды.

5. Только после этого обсуждать буферную ёмкость, гидравлический разделитель или замену оборудования.

Буферный бак не является волшебной таблеткой. Он помогает там, где нужно увеличить тепловую инерцию системы, но не исправляет грубую ошибку выбора котла или хаотичную обвязку.

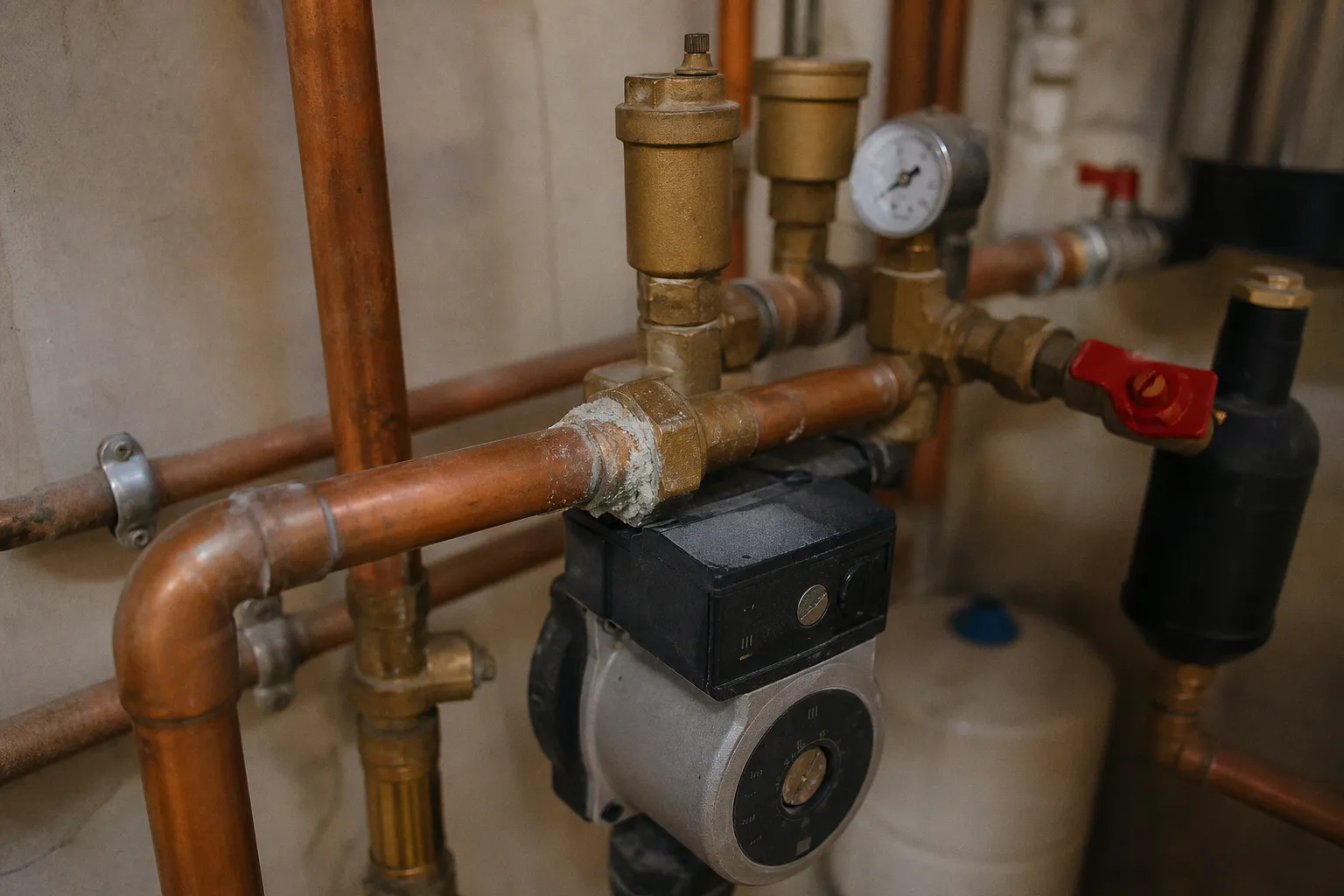

Неправильная обвязка котла: где системе нельзя «пережимать горло»

Обвязка — это не просто набор труб, кранов и фитингов вокруг котла. Именно здесь решается, сможет ли система безопасно сбросить избыточное давление, будет ли котёл видеть нормальный проток и не начнут ли контуры отопления конфликтовать между собой.

Самая критичная часть — группа безопасности закрытой системы. Обычно в неё входят предохранительный клапан, манометр и автоматический воздухоотводчик. Когда теплоноситель перегревается и расширяется сильнее допустимого, предохранительный клапан должен иметь прямой путь к котлу и системе.

Между котлом и группой безопасности нельзя ставить запорную арматуру, фильтры или другие элементы, которые сужают проход. Это не перестраховка монтажника, а требование пункта 10.2.3 СП 89.13330.2016. Закрытый кран на этой линии превращает защитный клапан в декоративную деталь: давление растёт, а сбросить его системе некуда.

Отдельная ошибка — разместить группу безопасности прямо над электрическим котлом или другим электрооборудованием. При срабатывании клапана теплоноситель может попасть на клеммы, плату или кабельные вводы. Вода в этот момент будет горячей, ситуация — неприятной, а короткое замыкание совершенно не обязательное дополнение к отопительному сезону. Группу безопасности лучше вынести в сторону так, чтобы сброс был безопасен и заметен.

Расширительный бак в закрытой системе — ещё один тихий работник. Вода при нагреве увеличивается в объёме, и бак принимает этот избыток. Если ему некуда принять расширение, давление быстро ползёт вверх, срабатывает клапан, а после остывания хозяин видит на манометре почти пустую систему и начинает её подпитывать. Так рождается круг: нагрев — сброс — подпитка — новая порция кислорода и солей — ускоренная коррозия.

Ориентир по объёму мембранного расширительного бака — не менее 8–10% от общего объёма теплоносителя. Но цифра сама по себе не отменяет настройки. В баке есть воздушная камера с предварительным давлением, и его проверяют на отключённой и сброшенной по воде системе. Бак, подобранный «с запасом», но не настроенный под рабочее давление, может вести себя так, будто его вообще нет.

Для многих частных домов рабочее давление закрытой системы находится в пределах 1,5–1,7 бар. Конкретное значение зависит от высоты здания, схемы и требований изготовителя оборудования. В двухэтажном доме это не повод бездумно накачивать систему до трёх бар: запас давления нужен не для спокойствия манометра, а для устойчивой работы.

Почему котёл теряет давление, хотя «утечки нет»

Не всегда это действительно течь из трубы. Посмотрите на дренаж предохранительного клапана: если он мокрый или под ним регулярно появляется вода, система могла сбрасывать излишек при нагреве. После остывания давление закономерно падает.

Другая частая причина — воздух, оставшийся после заполнения. Он постепенно выходит через автоматические воздухоотводчики и краны Маевского, объём воды в системе уменьшается, стрелка манометра опускается. В первые дни после запуска это возможно, но бесконечно подпитывать систему не стоит. Если давление уходит регулярно, причину нужно искать: в клапане, баке, соединениях, теплообменнике, скрытых участках трубопровода.

Подпитка: маленький кран, который умеет портить теплообменник

Подпитка нужна, чтобы заполнить систему и иногда восстановить давление после обслуживающих работ. Но когда её организуют по принципу «вот кран, если что — откроем», спокойствие системы заканчивается.

Особенно нежелательно подключать подпитку к подаче котла — то есть к горячему выходу. Если в разогретый теплообменник резко поступает холодная водопроводная вода, возникает температурный шок. Металл расширяется неравномерно: наружная часть уже горячая, внутренняя резко охлаждается. Со временем это может привести к микротрещинам; чугунные теплообменники особенно чувствительны к таким перепадам.

Линию подпитки подключают к обратке, где теплоноситель возвращается в котёл более прохладным. Это не отменяет аккуратность: подпитывать систему лучше медленно, наблюдая за манометром и одновременно выпуская воздух из верхних точек.

Обычный ручной кран без редуктора давления — ещё одна ловушка. Давление в водопроводе обычно выше, чем в отопительном контуре. Если кран начинает пропускать, система получает постоянную незаметную подпитку. Вместе с водой приходят растворённый кислород и соли жёсткости. Трубы и радиаторы начинают корродировать активнее, на теплообменнике образуются отложения, а давление поднимается до срабатывания клапана.

Для автоматической подпитки используют редуктор, настроенный максимум на 1,5 бар. Но даже с ним подпиточный узел не должен заменять диагностику. Он компенсирует небольшое падение давления, а не лечит утечку.

Подпитка — не способ «держать стрелку на месте». Это сервисный узел, который не должен незаметно превращать систему отопления в продолжение водопровода.

Вода для системы тоже имеет характер. Жёсткая вода оставляет соли на горячих поверхностях, кислород ускоряет коррозию, а постоянное обновление теплоносителя подкармливает оба процесса. Поэтому после монтажа систему промывают, заполняют подготовленной водой согласно требованиям производителя оборудования и не сливают без необходимости каждое лето.

Насос и грязевик: направление потока важнее красоты монтажа

Когда плохо греет система отопления с котлом, многие первым делом ругают насос. Иногда он действительно виноват, но обычно не потому, что «слабый». Насос может быть правильно выбран, но неправильно установлен.

У циркуляционного насоса с мокрым ротором теплоноситель одновременно охлаждает двигатель и смазывает подшипники. Вал двигателя должен располагаться строго горизонтально. Если повернуть насос так, что вал станет вертикальным, внутри могут остаться воздушные карманы, а подшипники не получат нормальной смазки. Снаружи всё будет выглядеть аккуратно, но насос начнёт шуметь, терять производительность и преждевременно изнашиваться.

Перед монтажом стоит буквально пальцем показать направление стрелки на корпусе. Она должна совпадать с движением теплоносителя. Звучит слишком просто? Именно такие простые вещи потом обнаруживаются на переделке, когда дальние радиаторы едва тёплые, а котельная гудит, словно холодильник в ночной кухне.

Грязевик защищает насос, теплообменник, клапаны и расходомеры от окалины, песка и монтажного мусора. Но он работает только в правильной геометрии. Косой фильтр на вертикальном участке с потоком снизу вверх — плохая идея: шлам не задерживается в отстойнике, а стремится осыпаться обратно в трубу. В таком месте лучше сделать горизонтальный обход либо применить арматуру, рассчитанную на соответствующее направление потока.

Полезно различать два симптома:

• насос шумит, а радиаторы прогреваются пятнами — часто в системе воздух, перекрыт кран, забит фильтр или выбран неверный режим насоса;
• котёл быстро нагревается и отключается, но тепло по дому не расходится — стоит проверить проток через котёл, положение клапанов, балансировку контуров и настройки насоса;
• тёплый пол греет слабо, а радиаторы перегреты — вероятна проблема смесительного узла, температуры подачи или гидравлического разделения контуров;
• после чистки фильтра стало заметно теплее — это не повод забыть о нём ещё на пять лет: в первый сезон фильтр нередко нуждается в нескольких проверках, пока система окончательно не очистится.

В смешанных системах радиаторы и тёплый пол действительно могут конфликтовать. Радиаторам зачастую нужна более горячая вода, а полу — умеренная температура. Если просто посадить их на одну подачу без смесения и расчёта, один контур будет жить за счёт другого. Здесь нужны понятная схема, настроенные расходомеры и балансировка, а не попытка «додавить» всё более мощным насосом.

Электроника котла: 230 В — часть отопительной системы

Современный газовый котёл — это уже не только горелка и теплообменник. Внутри работают плата управления, датчики, вентилятор, насос, исполнительные механизмы. Всё это питается от сети 230 В и чувствительно к качеству напряжения.

Скачки и просадки напряжения не всегда приводят к мгновенной поломке. Иногда они проявляются странными ошибками, перезапусками, зависанием автоматики, некорректной работой вентилятора или розжигом через раз. Владелец вызывает мастера по котлу, а причина сидит в электрической сети дома.

Для защиты автоматики используют стабилизатор напряжения с чистой синусоидой. Это уточнение не из рекламного буклета. Электроника и двигатели насосов рассчитаны на нормальную форму питающего напряжения; устройство, которое выдаёт грубую имитацию синусоиды, способно добавить проблем вместо защиты.

Сам стабилизатор тоже нельзя выбирать только по цифре мощности котла в паспорте. Учитывают пусковые токи подключённых устройств, диапазон входного напряжения, способ установки и возможность обслуживания. А ещё котёл должен быть подключён к корректно организованной электролинии с заземлением и защитой в щите. Электрика и отопление здесь не два отдельных проекта, а одна связанная система.

Не стоит прятать розетки, стабилизатор, сервисные краны и фильтры за глухой декоративной панелью. Котельная не обязана выглядеть как промышленный цех, но обслуживаемость — часть надёжности. Если для проверки манометра нужно разобрать шкаф, а для чистки фильтра снять половину обвязки, рано или поздно обслуживание просто перестанут делать.

Как исправлять ошибки без бесконечной переделки

Когда система уже собрана и работает плохо, хочется заменить всё сразу: котёл, насос, радиаторы, трубы. На практике разумнее идти от диагностики к вмешательству. Иначе новые детали встанут в старую ошибочную логику.

Начните с трёх наблюдений: давление на холодной и горячей системе, температура подачи и обратки, поведение котла в течение часа стабильной работы. Уже эти данные многое говорят опытному специалисту. Например, сильный рост давления при нагреве указывает в сторону расширительного бака; холодная обратка при перегретой подаче — на недостаточный расход или неотбалансированные контуры; частые пуски — на тактование либо малый проток.

Дальше полезна такая последовательность:

1. Проверить безопасность обвязки. Прямая ли линия к группе безопасности, нет ли крана перед ней, безопасно ли отведён сброс клапана.

2. Разобраться с давлением. Проверить расширительный бак, предохранительный клапан, следы подтеканий и схему подпитки.

3. Восстановить нормальный проток. Почистить фильтры, удалить воздух, проверить положение насосов и направление стрелок.

4. Настроить контуры. Отбалансировать радиаторы, проверить смесительный узел тёплого пола, не пытаться лечить дисбаланс повышением температуры котла.

5. Оценить режим работы котла. Посмотреть минимальную мощность, частоту запусков, погодозависимое управление и реальные теплопотери дома.

6. Защитить автоматику. Проверить питание, заземление и работу стабилизатора, если он предусмотрен схемой.

Хорошая система отопления почти не требует к себе внимания. Она не булькает в трубах, не просит каждую неделю добавить воды, не превращает котельную в место тревожных проверок. Котёл спокойно подстраивается под погоду, насосы гонят тепло без лишнего шума, а в комнатах держится ровная температура.

Если выбирать, на чём экономить в котельной, то точно не на расчёте, безопасности и доступе к обслуживанию. Красивый коллектор можно увидеть на фото. А правильную обвязку обычно не замечают — пока она каждый день тихо делает свою работу.
