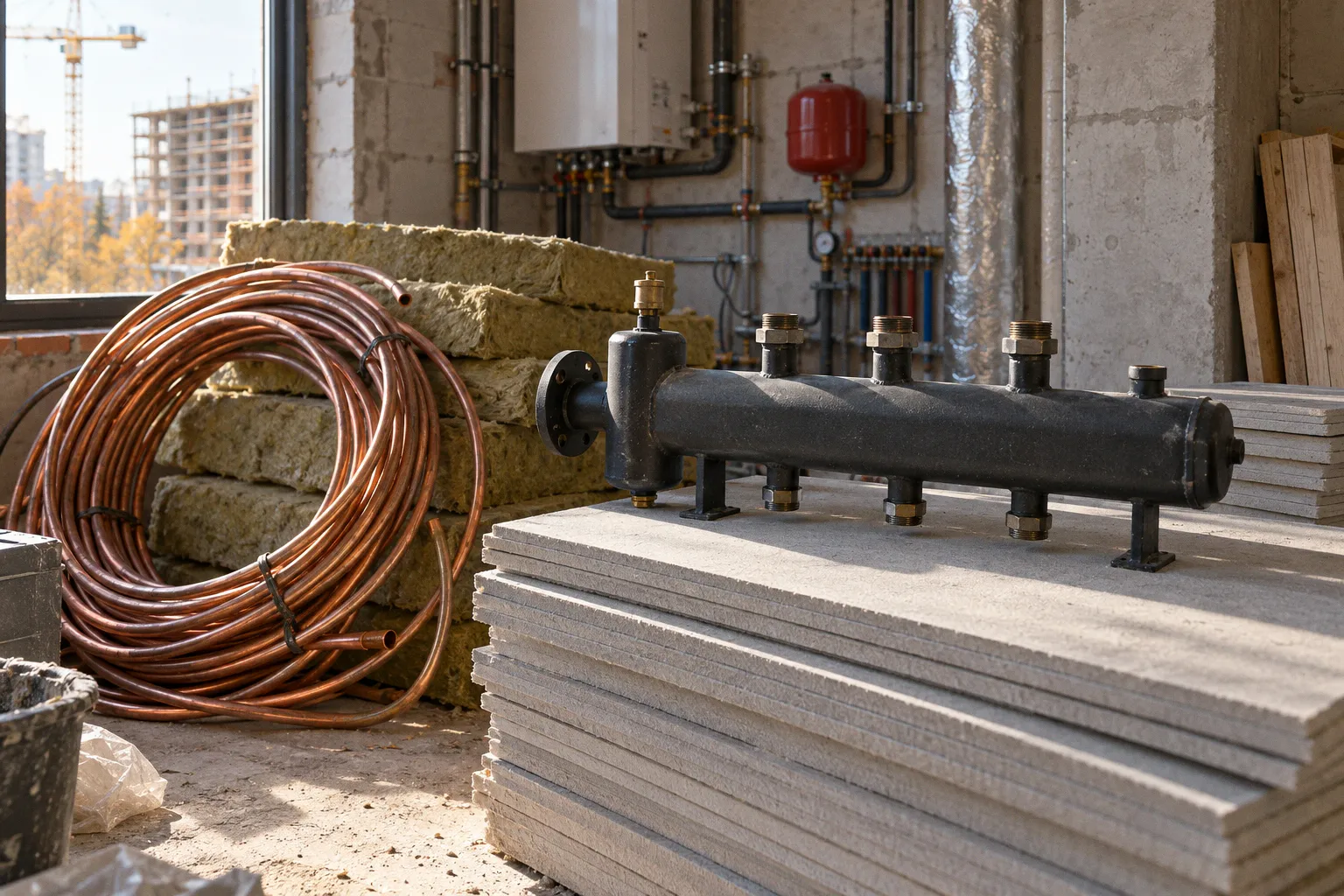

Система отопления дома: типичные ошибки монтажа и их исправление

Когда в одной комнате батарея едва тёплая, а в другой — обжигает руку; когда котёл каждые несколько минут щёлкает, словно заведённый метроном, а пол прогревается полосами, как зебра на пешеходном переходе — это инженерные ошибки, заложенные ещё на этапе монтажа. Они типичны, повторяются от объекта к объекту, и почти все поддаются корректировке — если понимать, где именно система конфликтует сама с собой.

Дом не прощает приблизительности: отопление — это не набор отдельных приборов, а единый организм, в котором каждый элемент должен «договариваться» с соседним.

Тактование котла: почему оборудование работает в коротких циклах

Одна из самых частых жалоб владельцев — котёл «живёт своей жизнью»: разогнался, нагрел воду, выключился, через несколько минут температура чуть упала — снова включился. И так без остановки. Внешне это выглядит как нервная работа, а изнутри — как постоянные старты и остановки горелки. В профессиональной среде это называется тактованием.

Причина почти всегда одна: мощность котла подобрана с запасом, который слишком велик для реального объёма теплоносителя в системе. Получается картина, знакомая любому, кто пытался вскипятить полчайника воды. Котёл способен отдать, скажем, 24 кВт тепла, а дом с его радиаторами и трубами способен «принять» только 9 кВт. Котел нагревает воду очень быстро, доходит до верхнего порога и отключается. Как только температура пару градусов снижается — снова разгон. Горелка работает рывками.

Почему это плохо:

• каждый розжиг — это пиковые нагрузки на теплообменник и автоматику, ресурс которых не бесконечен;
• в моменты, когда горелка ещё не вышла на рабочий режим, заметная доля тепла уходит через дымоход «в трубу»;
• постоянные старты ускоряют износ циркуляционного насоса и клапанов.

Что делать, если тактование уже есть:

1. Пересчитать теплопотери дома — не по площади («100 Вт на квадратный метр» — грубая усреднёнка), а с учётом конкретных ограждающих конструкций, региона, утепления и ориентации дома по сторонам света.

2. Сопоставить расчётные теплопотери с реальной мощностью котла. Если мощность вдвое и более превышает потребность — путь к тактованию практически гарантирован.

3. Поднять объём теплоносителя в системе: установить буферную ёмкость, увеличить объём за счёт более толстых стояков или радиаторов с большим внутренним объёмом. Это даёт котлу «запас» и сглаживает циклы.

4. Задействовать погодозависимую автоматику (если она установлена), чтобы снизить температуру подачи в межсезонье. Разница между «верхней» и «нижней» точкой работы станет меньше, циклы — длиннее.

Для газовых котлов стоит заглянуть в инструкцию производителя и проверить, включена ли модуляция. Современные модели умеют плавно менять мощность в широком диапазоне; тактование обычно говорит о том, что модуляция либо отключена, либо работает за пределами своего рабочего диапазона.

Гидравлическая стрелка: критические параметры и гарантийные риски

Гидрострелка — это вертикальный участок трубы большого диаметра, который разделяет котловой контур и контур потребителей (радиаторы, тёплый пол, бойлер). На словах звучит просто, но именно в ней чаще всего «спотыкаются» монтажники.

Главный параметр, о котором забывают — скорость движения теплоносителя внутри гидрострелки. Если она превышает примерно 0,1 м/с, примеси, которые несёт в себе вода (а она их несёт всегда — ржавчина, накипь, продукты коррозии), не оседают на дно, а крутятся в потоке и разносятся по всей системе. Стрелка перестаёт выполнять свою главную функцию — отделение шлама и стабилизацию температурного напора между контурами.

Но дело не только в физике процесса. Существуют и вполне «бумажные» последствия. Ряд крупных производителей котельного оборудования — например, Vaillant и Viessmann — в гарантийных условиях прямо указывают: для котлов мощностью от 35–40 кВт установка гидрострелки обязательна. Это прямое условие сервисного контракта — без выполнения этого пункта в гарантийном обслуживании откажут.

Типичные ошибки при установке гидрострелки:

• Подбирают диаметр по принципу «пойдёт и такой» — без расчёта скорости потока. В итоге сечение слишком мало, скорость выше допустимой.
• Монтируют гидрострелку горизонтально — а она работает только в вертикальном положении, иначе шлам просто физически не оседает.
• Забывают про воздухоотводчик в верхней точке и кран для слива шлама в нижней.
• Подключают контуры с разным расходом без балансировочных клапанов — стрелка не выравнивает давление, если её «просят» работать как насос.

Как проверить, что стрелка работает корректно:

1. Замерить скорость теплоносителя на входе и выходе — она должна быть в пределах расчётной (≤ 0,1 м/с).

2. Проверить наличие автоматического воздухоотводчика в верхней точке.

3. Убедиться, что внизу есть кран для периодического слива шлама.

4. Сопоставить мощность котла с требованиями производителя: если котёл мощнее 35–40 кВт — стрелка должна стоять по факту, а не «по желанию».

Если гидрострелка уже установлена неправильно — её можно заменить на корректно подобранную без серьёзного вмешательства в систему. Это работа одного дня, но согласовать её параметры лучше с инженером, а не «на глаз».

Температурная зебра и ошибки укладки контуров теплого пола

Водяной тёплый пол — самый капризный элемент отопления в смысле равномерности. И самая частая жалоба — пол прогревается полосами: ступня в тёплой зоне, шаг в сторону — заметно холоднее. Это и есть «температурная зебра».

Причина почти всегда — слишком большой шаг укладки трубы. Если расстояние между витками превышает примерно 200 мм, температура между соседними трубами не успевает выравниваться, и поверхность пола получается полосатой. В частных домах обычно используют шаг около 150 мм — он даёт ровный прогрев без перерасхода трубы.

Но шаг — не единственная ошибка. Вот ещё несколько типичных:

1. Укладка трубы без теплоизоляции снизу. Бетонная стяжка проводит тепло примерно в 30 раз лучше воздуха. Без утеплителя под трубами половина тепла уходит в перекрытие — вниз, в потолок соседа или в грунт, если это пол по грунту.

2. Неверная длина контура. Труба тёплого пола — это замкнутая петля с ограничением по длине (обычно 80–100 м для трубы 16 мм). Слишком длинный контур не «продавит» насос, слишком короткий — даст неравномерный прогрев.

3. Подключение всех петель к одному коллектору без балансировки. Короткий контур «съедает» больший поток, длинный — почти не греет.

4. Укладка под мебелью без зазора. Под диваном или шкафом пол не должен греться — это не нужно, а энергия всё равно тратится.

Пол не прощает длинных шагов: каждый лишний сантиметр между витками трубы возвращается холодной полосой под ногой.

Что делать, если «зебра» уже есть:

• Замерить фактический шаг укладки (часто он отличается от проектного — рабочие кладут «на глазок»).
• Если шаг больше 200 мм — переложить контур с правильным шагом. Это болезненно, потому что связано со вскрытием стяжки, но это единственный способ.
• Если шаг в норме, проверить наличие утеплителя под стяжкой. Иногда его «забывают» или кладут слишком тонкий слой.
• Проверить балансировку контуров на коллекторе: расходомеры на каждом контуре должны показывать одинаковый или близкий расход.

Разводка труб и балансировка: как обеспечить равномерный прогрев помещений

Однотрубная система — это последовательное подключение радиаторов: вода зашла в первый, отдала часть тепла, пошла во второй, в третий. Двухтрубная — это подача и обратка отдельными трубами к каждому радиатору.

В небольших домах (до 100 м²) однотрубная схема справляется — потери температуры между первым и последним радиатором невелики. В домах большей площади однотрубная разводка превращается в проблему: первый радиатор горячий, последний — еле тёплый, и никакая балансировка это не исправит, потому что разница заложена в самой схеме.

Поэтому для домов свыше 100 м² рекомендуется двухтрубная система — она физически даёт каждому радиатору одинаковую температуру подачи. Балансировка в ней нужна, но она тоньше — выравнивает только остаточные разбежки.

Признаки того, что система разведена неправильно:

• Радиаторы на одной ветке заметно отличаются по температуре: первый — почти кипяток, последний — чуть тёплый.
• Регулировка термоголовки на одном радиаторе почти не влияет на температуру в его комнате.
• После длительной работы котла дальние комнаты не выходят на комфортную температуру даже при полностью открытых клапанах.

Что делать в такой ситуации:

1. Если дом уже больше 100 м², а разводка однотрубная — рассматривать переход на двухтрубную. Это серьёзная переделка, но она окупается равномерным прогревом и предсказуемостью системы.

2. На существующей однотрубной системе — проверить наличие и работу балансировочных клапанов на каждом радиаторе. Часто их либо нет, либо они выкручены в одинаковое положение, что эффекта не приносит.

3. На двухтрубной — проверить, одинаков ли расход на каждой ветке. Если разный — балансировать по расходомерам или температуре обратки.

Коллекторные узлы: типичные дефекты арматуры и воздухоотвода

Коллектор (в быту его называют «гребёнкой») — это узел, к которому сходятся несколько контуров: тёплый пол, радиаторные ветки, бойлер. Именно здесь монтажники чаще всего «экономят» — и именно здесь потом всплывают проблемы.

Типичные дефекты коллекторного узла:

• Нет автоматических воздухоотводчиков в верхних точках. Воздух скапливается, радиаторы или контуры тёплого пола остаются холодными, насос начинает «подвывать».
• Нет ручных воздухоотводчиков на каждом контуре. Автоматические отвечают за удаление воздуха в рабочем режиме, ручные нужны для обслуживания и первого запуска.
• Подбор гребёнки по диаметру без гидравлического расчёта. У каждого контура — свой расход, и коллектор должен «развести» их без взаимных конфликтов.
• Нет запорной арматуры на отдельных контурах. Это значит, что для замены или промывки одного контура придётся останавливать всю систему.

Минимальный набор элементов правильного коллектора:

1. Подающая гребёнка с расходомерами или балансировочными клапанами на каждом контуре.

2. Обратная гребёнка с запорной арматурой — шаровыми кранами или термостатическими клапанами.

3. Автоматические воздухоотводчики на обеих гребёнках.

4. Дренажные краны для опорожнения контуров при обслуживании.

5. Кронштейны или шкаф для крепления — коллектор не должен висеть на весу на одних только трубах.

Что делать, если коллектор собран с дефектами:

• Установить воздухоотводчики — проще всего, если есть место и подводка.
• Добавить запорную арматуру на каждый контур.
• Проверить расход по каждому контуру расходомером (если он установлен) или термометром на подаче и обратке. Если расход разный — балансировать.
• При отсутствии расходомеров — установить их, потому что без приборов балансировка «на глаз» почти всегда ошибочна.

Что в итоге

Ошибки монтажа системы отопления почти всегда повторяются по одним и тем же сценариям: завышенная мощность котла, неправильно подобранная гидрострелка, длинный шаг укладки тёплого пола, однотрубная разводка на большом доме, коллектор без арматуры и воздухоотводов. Все они вырастают из одной причины — отсутствия теплотехнического и гидравлического расчёта, того самого расчёта, который должен быть выполнен до монтажа, а не «по ходу дела».

Главный практический вывод, который я повторяю владельцам домов: система отопления — это единый организм, а не набор отдельных приборов. Если на этапе проектирования кто-то «пропустил» расчёт или сделал его формально, система будет конфликтовать сама с собой: котёл пойдёт в тактование, пол — полосами, радиаторы — неравномерно, гидрострелка превратится в трубу, гоняющую шлам по кругу. Все эти симптомы лечатся, но лечатся тем, что инженер сначала садится с калькулятором (или с программой расчёта), а потом берётся за гаечный ключ. Иначе любая переделка превращается в борьбу с последствиями, а не с причиной.
