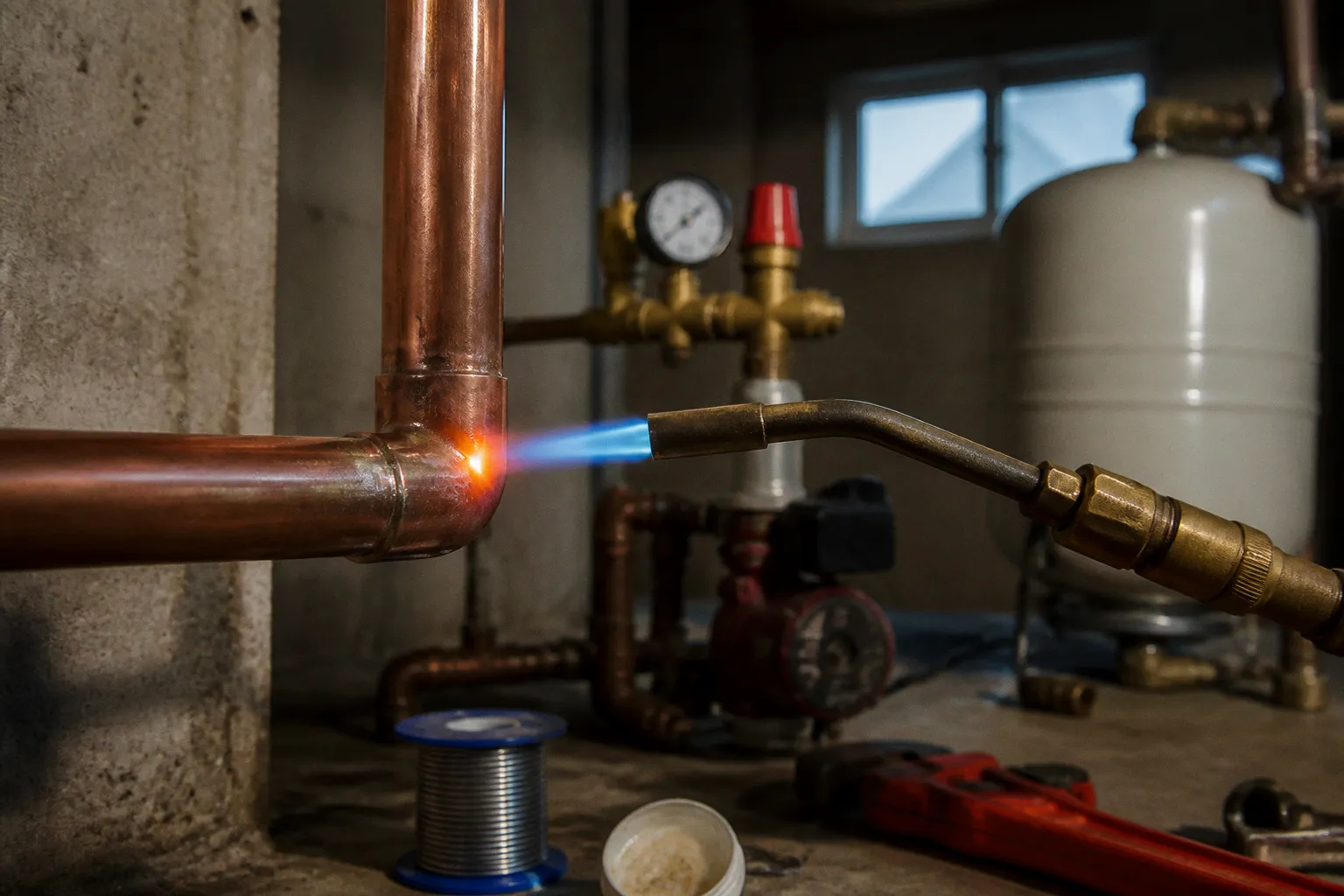

Монтаж закрытой системы отопления: пошаговая инструкция для дома

Обычно причина не в одном «слабом» радиаторе, а в том, как устроен и настроен весь контур: открытый расширительный бачок, естественная циркуляция там, где нужен насос, воздух в верхних точках, неотрегулированные ветки и давление, которое меняется при каждом нагреве.

Закрытая система отопления частного дома помогает убрать часть этих проблем. Теплоноситель циркулирует в герметичном контуре, расширение воды принимает мембранный бак, а давление можно контролировать по манометру. Но само слово «закрытая» не делает разводку эффективной автоматически. Если неправильно подобрать бак, поставить насос без учёта сопротивления труб или оставить воздух в верхних точках, отопление будет шуметь, плохо прогреваться и требовать постоянного внимания.

Собрать такой контур «на глазок» нельзя. Здесь важны последовательность монтажа, совместимость оборудования, доступ к арматуре и несколько настроек, которых после зашивки труб уже не видно. Разберём схему закрытой системы отопления, состав узлов и порядок запуска так, чтобы было понятно, где можно работать самостоятельно, а где лучше не обходиться без расчёта и проверки специалиста.

Главное по теме

Закрытая система отопления — это не отдельный тип котла, а способ организации контура. В нём теплоноситель движется по замкнутым трубопроводам и не имеет постоянного контакта с атмосферой. Для компенсации увеличения объёма нагретой воды используют мембранный расширительный бак, а для перемещения теплоносителя чаще всего устанавливают циркуляционный насос.

В базовой схеме есть:

• источник тепла — газовый, электрический, твёрдотопливный или другой котёл, совместимый с выбранной системой;
• подающий и обратный трубопроводы;
• циркуляционный насос;
• мембранный расширительный бак;
• группа безопасности;
• воздухоотводчики;
• узел заполнения и подпитки;
• фильтр или грязевик;
• запорная и регулирующая арматура.

Расположение элементов зависит от типа котла, мощности оборудования, количества контуров и схемы разводки. Поэтому приведённый ниже порядок — не замена монтажной документации производителя. Особенно это относится к котлам с уже встроенными насосом, расширительным баком, предохранительным клапаном и автоматикой: дублировать узлы без необходимости не следует.

Закрытый контур обычно удобнее открытого в доме с несколькими отопительными ветками, тёплыми полами и автоматическим управлением. Но открытая система не является автоматически «неправильной». Некоторые котлы, в том числе отдельные решения для твёрдого топлива, могут работать с открытым контуром или требуют специальной схемы защиты от перегрева. Сначала проверяют паспорт оборудования и проект, а уже потом выбирают тип системы.

Закрытая система — это не «модная опция», а способ убрать из контура постоянный контакт с воздухом и держать давление в пределах, которые можно контролировать.

Как работает герметичный контур и чем он отличается от открытого

Если совсем просто, закрытая система отопления — это трубопровод, в котором вода или подходящий теплоноситель циркулирует между котлом, радиаторами, тёплыми полами и обратно к источнику тепла. Движение обеспечивает насос, а давление в холодном и нагретом состоянии контролируется манометром.

При нагреве вода расширяется. В полностью заполненном жёстком объёме ей некуда было бы деваться, поэтому давление быстро росло бы. Мембранный бак разделён эластичной перегородкой на водяную и воздушную камеры. Когда теплоноситель расширяется, он частично входит в бак и сжимает воздух. При остывании вода возвращается в контур, а давление не скачет так резко.

Открытая система устроена иначе: расширительная ёмкость сообщается с атмосферой и обычно расположена в верхней точке, например на чердаке. Она принимает излишек воды при нагреве, но одновременно создаёт постоянный контакт теплоносителя с воздухом. Это может ускорять окисление металлических элементов, способствовать образованию коррозионных продуктов и увеличивать потребность в подпитке. Насколько заметными будут эти последствия, зависит от материалов труб и радиаторов, качества воды, наличия кислородопроницаемых участков, температурного режима и состояния самого оборудования.

В герметичном контуре контакт с атмосферой меньше, но полностью исключить растворённый воздух нельзя. Он попадает в систему при заполнении, ремонте, подпитке и через недостаточно качественные соединения. Поэтому закрытая система всё равно нуждается в автоматических и ручных воздухоотводчиках. Герметичность не отменяет развоздушивание — она делает его более управляемым.

Разница между открытой и закрытой схемой выглядит так:

Нельзя утверждать, что любой современный газовый или электрический котёл рассчитан только на закрытый контур. Многие бытовые модели действительно поставляются для работы в герметичной системе, однако существуют оборудование и схемы, рассчитанные на открытый контур либо требующие особой обвязки. Определяющим документом здесь остаётся паспорт котла.

Однотрубная, двухтрубная и лучевая разводка

Закрытый контур может быть собран по разным схемам. Самый простой вариант — однотрубная разводка, в которой радиаторы подключены последовательно к общему кольцу. Она требует аккуратной балансировки: по мере движения теплоноситель остывает, и дальние приборы могут получать меньше тепла. Для небольшого дома это иногда оправдано простотой и меньшим количеством труб, но при расширении системы регулировать её сложнее.

В двухтрубной схеме подача и обратка идут отдельно, а каждый радиатор подключается к обеим линиям. Температурный режим приборов получается более предсказуемым, а балансировку и отключение отдельных радиаторов выполнять проще.

Лучевая схема предполагает коллектор, от которого к каждому прибору или контуру идут отдельные трубы. Её удобно использовать для тёплых полов и помещений, где нужно раздельное управление, но требуется больше труб, места под коллекторный шкаф и внимательная настройка расходов.

Выбор схемы определяется не только площадью дома. Имеют значение этажность, длина веток, количество радиаторов, наличие тёплых полов, расположение котельной и требования производителя оборудования.

Узлы закрытой системы: что входит в схему

Прежде чем покупать трубы и фитинги, полезно собрать в голове не набор отдельных деталей, а последовательность работы каждого узла. Котёл нагревает теплоноситель, насос перемещает его по контуру, радиаторы и тёплые полы отдают тепло, бак компенсирует расширение, а группа безопасности защищает систему от опасного роста давления.

В настенных котлах часть оборудования уже может быть встроена. Перед монтажом нужно выяснить, какие элементы входят в комплект, какой объём имеет встроенный бак и предусмотрен ли в котле собственный предохранительный клапан. Иначе в системе появятся лишние параллельные узлы, а их совместная работа окажется непредсказуемой.

Как подобрать расширительный бак

Объём мембранного бака нельзя выбирать только по площади дома или мощности котла. Для расчёта нужно знать общий объём теплоносителя: воду в котле, трубах, радиаторах, коллекторах и тёплых полах. У длинных контуров напольного отопления этот показатель может быть существенным даже при небольшой площади помещений.

В качестве предварительной оценки иногда используют бак объёмом около десяти процентов от объёма теплоносителя, но это не универсальное правило подбора. Итоговое значение зависит от температурного диапазона, начального давления, допустимого давления системы, характеристик бака и запаса по объёму. В сложной системе расчёт лучше выполнять по данным производителя или проектировщика.

Слишком маленький бак не сможет принять расширившийся теплоноситель: давление при нагреве будет заметно расти, а предохранительный клапан может периодически сбрасывать воду. После остывания давление упадёт, и хозяин начнёт часто подпитывать контур. Слишком большой бак обычно не создаёт такой же проблемы, но увеличивает стоимость и занимает место, поэтому подбирать его «с запасом на всякий случай» тоже не всегда разумно.

Сам бак устанавливают так, чтобы к нему был доступ для проверки воздушной камеры и замены. Между баком и системой не должно быть случайно закрытого крана. Если запорная арматура предусмотрена для обслуживания, она должна быть защищена от непреднамеренного перекрытия и использоваться по схеме.

Монтаж закрытой системы отопления пошагово

Монтаж удобнее вести от общей схемы к отдельным узлам. До начала работ определяют места котла, коллектора, радиаторов, насоса, расширительного бака, воздухоотводчиков и сливных точек. Скрытые трубы фотографируют и наносят на план помещения: это пригодится при отделке, сверлении стен и последующем ремонте.

1. Проект и расчёт

На первом этапе определяют тепловую нагрузку помещений, мощность котла, количество радиаторов и длину веток. Для тёплых полов отдельно рассчитывают контуры, длину труб, шаг укладки и допустимую температуру подачи. Смешивать радиаторы и напольное отопление в одну ветку без узла регулирования нельзя: этим контурам часто нужны разные температурные режимы.

Также оценивают общий объём теплоносителя и подбирают расширительный бак. Диаметры труб выбирают не только по присоединительным патрубкам котла. Слишком узкая магистраль увеличивает сопротивление и нагрузку на насос, а слишком большая не всегда оправдана по стоимости и удобству монтажа.

2. Установка котла и обвязка

Котёл устанавливают с соблюдением требований к основанию, вентиляции, дымоходу, расстояниям и электропитанию. Для газового оборудования обязательны правила, которые нельзя заменять советами из общего руководства. Подключение газа и пуск выполняют специалисты с необходимыми допусками.

В закрытой системе важно правильно определить подачу и обратку. Подающая линия уходит от котла к отопительным приборам, обратная возвращает остывший теплоноситель. На каждом подключаемом элементе заранее оставляют место для обслуживания: снять насос, прочистить фильтр или заменить клапан без демонтажа половины обвязки.

3. Монтаж фильтра и насоса

Грязевик обычно размещают на обратном трубопроводе перед котлом или насосом, если именно такое положение допускает схема оборудования. Стрелка на корпусе должна совпадать с направлением движения теплоносителя, а крышка сетки — оставаться доступной для очистки.

Циркуляционный насос ставят по стрелке на корпусе и ориентируют валом двигателя в положении, предусмотренном инструкцией. Нельзя прятать его так, чтобы к клеммной коробке и переключателю скоростей не было доступа. Перед насосом и после него часто предусматривают запорные краны, чтобы обслужить узел без полного слива системы. Байпас может быть полезен, но его конструкция зависит от выбранной схемы и не должна создавать короткий путь, по которому весь поток будет обходить отопительные приборы.

4. Установка расширительного бака

Бак подключают в соответствии с проектом и паспортом оборудования. Часто его размещают на обратной линии, где температура теплоносителя ниже, но определяющим является не привычка монтажника, а гидравлическая схема и рекомендации производителя.

До заполнения системы проверяют давление воздушной камеры. Для этого бак отсоединяют от давления воды либо перекрывают предусмотренный сервисный кран и сбрасывают водяное давление из участка. Измерять воздушную камеру при полном давлении теплоносителя некорректно: вода будет влиять на показания.

Заводская накачка не является универсальным значением для всех баков. У разных моделей она может отличаться; часто встречается диапазон примерно 0,75–1,5 бар, но ориентироваться нужно на паспорт конкретного бака и параметры системы. В некоторых схемах рабочее давление дома, высота здания и настройки предохранительного клапана потребуют другой величины. Поэтому нельзя просто оставить заводское значение или менять его по совету для другой системы.

5. Установка группы безопасности

Группа безопасности, если она не встроена в котёл, устанавливается на подающем трубопроводе в месте, где между источником тепла и защитным узлом нет возможности случайно перекрыть поток. В состав обычно входят манометр, автоматический воздухоотводчик и предохранительный клапан.

Узел размещают так, чтобы показания можно было видеть, а воздухоотводчик работал в предусмотренном производителем положении. Слив от предохранительного клапана выводят безопасно: сбрасываемая вода не должна попадать на электропроводку, корпус котла или отделку. Сам клапан нельзя заменять обычным шаровым краном и нельзя перекрывать от котла запорной арматурой без специального решения.

6. Разводка труб и подключение радиаторов

Радиаторы подключают к выбранной ветке с учётом направления движения теплоносителя и возможности регулировки. На приборе желательно предусмотреть:

• запорные краны для отключения на время ремонта;
• термостатический клапан, если нужна автоматическая регулировка температуры;
• воздухоотводчик в верхней части;
• возможность снять радиатор без слива всей системы, если это позволяет схема.

Трубы прокладывают с учётом температурного расширения и типа материала. Полимерные трубопроводы не следует зажимать жёстко на каждом участке: им оставляют возможность компенсировать изменение длины. На скрытых соединениях используют только те фитинги и способы монтажа, которые разрешены для укладки без доступа. Разъёмные соединения в стяжке или за облицовкой создают лишний риск.

Для коллекторной разводки предусматривают шкаф или техническую нишу, где можно закрыть и отрегулировать каждый контур. На коллекторах тёплого пола устанавливают расходомеры и регулирующую арматуру, если это предусмотрено системой. Без балансировки короткие ветки забирают больше потока, а длинные остаются недогретыми.

7. Воздухоотводчики

Воздух собирается в верхних точках, на подъёмах, возле коллекторов и в радиаторах. На отопительных приборах используют краны Маевского или другие ручные воздухоотводчики, а в подходящих местах устанавливают автоматические.

Автоматический воздухоотводчик должен оставаться доступным для обслуживания. Его колпачок не закручивают до упора, если производитель прямо не предусматривает иное положение. Если узел постоянно мокрый, сначала проверяют сам клапан, давление и наличие воздуха в системе, а не просто подтягивают соединение.

Воздушный кран на радиаторе — не лишний фитинг, а нормальный способ спокойно запустить систему и не искать причину холодной верхней части прибора.

8. Узел заполнения и подпитки

Узел подпитки размещают там, где удобно контролировать процесс по манометру и быстро перекрыть воду. Перед ним могут устанавливать фильтр, обратный клапан и другие элементы, предусмотренные схемой. Подпиточный кран не оставляют постоянно открытым: при исправной системе он нужен для заполнения или кратковременной корректировки давления.

Вода для заполнения должна соответствовать требованиям производителя котла и теплоносителя. Если используется антифриз, его совместимость с уплотнениями, трубами, насосом и котлом проверяют заранее. Нельзя бездумно смешивать разные составы и доливать воду в систему, рассчитанную на конкретный теплоноситель.

Давление в закрытой системе отопления и первый запуск

Настройка давления начинается не с включения котла, а с проверки всех соединений и расширительного бака. Сначала контур заполняют медленно, чтобы воздух успевал выходить через предусмотренные воздухоотводчики. Одновременно смотрят на манометр и следят за соединениями.

Последовательность может быть такой:

1. Проверить, что сливные краны закрыты, а обслуживаемые соединения затянуты.

2. Убедиться, что расширительный бак и группа безопасности подключены по схеме.

3. Открыть воздухоотводчики в верхних точках, если они ручные.

4. Медленно открыть подпиточный кран.

5. По мере заполнения удалять воздух из радиаторов и коллекторов.

6. Довести давление холодного контура до значения, предусмотренного проектом и инструкцией котла.

7. Закрыть подпиточный кран и ещё раз пройти все радиаторы.

8. Включить насос на короткое время, если это разрешено производителем, затем повторно проверить давление и воздух.

9. Запустить котёл на умеренном режиме и наблюдать за ростом температуры и давления.

Для частного дома часто используют холодное давление примерно в диапазоне 1–1,5 бар, но это не обязательная цифра для каждой системы. Она зависит от высоты здания, расположения котла, статического давления, допустимых параметров котла и настроек предохранительного клапана. Верхний предел также нельзя назначать «по привычке»: ориентируются на паспорт самого слабого элемента системы.

При нагреве давление должно увеличиваться плавно. Небольшой рост ожидаем, поскольку теплоноситель расширяется. Если стрелка быстро идёт к срабатыванию предохранительного клапана, после остывания давление сильно падает, а вода регулярно уходит через слив, ищут причину:

• неправильно настроена воздушная камера бака;
• бак недостаточного объёма;
• мембрана повреждена;
• в системе остался воздух;
• подпиточный кран пропускает;
• предохранительный клапан загрязнён или неисправен;
• давление холодного заполнения выбрано не по схеме;
• где-то есть утечка.

Проверять воздушную камеру нужно по паспорту бака и с соблюдением правильной последовательности. Если в системе есть вода под давлением, показания воздушной стороны не отражают реальную настройку. Давление в воздушной камере корректируют насосом или стравливанием воздуха небольшими шагами, после чего снова проверяют герметичность и давление холодного контура.

После первого прогрева радиаторы развоздушивают повторно. Воздух может выйти не сразу: часть пузырьков перемещается по трубам после включения насоса и изменения температуры. Затем давление снова корректируют до рабочего значения. Эту процедуру выполняют не один раз подряд «для порядка», а до стабилизации системы.

Где чаще всего ошибаются

Опыт — это в том числе список чужих ошибок. В закрытом контуре большинство проблем возникает не из-за сложной автоматики, а из-за нескольких неудачных решений на этапе монтажа.

• Бак выбирают только по площади дома. Площадь не показывает объём воды в трубах и приборах. Два дома одинакового размера могут иметь разный объём теплоносителя из-за разных радиаторов, диаметров труб и тёплых полов.
• Воздушную камеру оставляют без проверки. Заводское давление зависит от модели и не всегда подходит конкретной схеме. Его проверяют до заполнения и корректируют по документации.
• Группу безопасности прячут за облицовкой. Если манометр не видно, а к клапану и воздухоотводчику нет доступа, неисправность обнаружат слишком поздно.
• Предохранительный клапан можно случайно перекрыть от котла. Между источником тепла и защитой не должно быть не предусмотренной проектом запорной арматуры.
• Фильтр ставят задом наперёд или не оставляют места для очистки. Стрелка на корпусе и направление крышки имеют значение. Грязевик, который невозможно разобрать, фактически превращается в одноразовую деталь.
• Заполняют систему слишком быстро. Воздух не успевает выйти через верхние точки и остаётся в радиаторах, насосе и коллекторах.
• Не балансируют ветки. Теплоноситель идёт по пути наименьшего сопротивления. Ближние радиаторы могут перегреваться, а дальние — оставаться холодными, даже если котёл исправен.
• Скрывают разъёмные соединения. Резьбовые и другие обслуживаемые узлы должны быть доступны или заменены на подходящее для скрытой прокладки решение.
• Ставят насос без учёта направления и положения вала. Ошибочная ориентация ухудшает работу и усложняет удаление воздуха.
• Не делают промывку после монтажа. Остатки флюса, стружка, кусочки уплотнителя и монтажный мусор попадают в фильтр, насос и теплообменник.
• Сразу запускают котёл на максимальной температуре. Первый прогрев лучше проводить постепенно, контролируя давление, шум, протечки и работу автоматики.
• Подпитывают систему при каждом скачке показаний. Сначала нужно понять причину изменения давления. Постоянная подпитка увеличивает объём свежего кислорода и может маскировать утечку или проблему с баком.

В герметичном контуре мелочей действительно мало: каждая деталь связана с давлением, циркуляцией или безопасностью. Но именно поэтому неисправность обычно можно найти по последовательной проверке, а не по случайной замене оборудования.

На что обратить внимание перед сдачей системы в работу

До чистовой отделки и окончательного запуска проверяют не только наличие тепла в радиаторах. Система должна быть обслуживаемой и предсказуемой.

Проверьте, что:

• все соединения доступны для осмотра;
• на трубах нет следов перегиба и чрезмерного натяжения;
• насос, фильтр, бак и группа безопасности можно заменить без демонтажа отделки;
• манометр хорошо виден с места обслуживания котла;
• слив от предохранительного клапана безопасно отведён;
• радиаторы и коллекторы имеют воздухоотводчики;
• ветки можно отключать и регулировать;
• в системе предусмотрены точки слива;
• скрытые трубопроводы сфотографированы и нанесены на план;
• после опрессовки и заполнения нет мокрых следов на соединениях.

Опрессовку проводят давлением и способом, предусмотренными для конкретных труб, арматуры и котла. Нельзя автоматически испытывать всю систему одним и тем же давлением: чувствительное оборудование иногда отключают или проверяют отдельно по инструкции. После испытания давление фиксируют, а затем перед запуском возвращают к рабочему значению.

Если отопление состоит из нескольких контуров, отдельно проверяют радиаторную ветку, тёплый пол, бойлер косвенного нагрева и другие подключённые элементы. При смешанной схеме важно настроить насосы, клапаны и автоматику так, чтобы один контур не забирал весь поток у остальных.

Итоги

Закрытая система отопления частного дома — это не просто набор труб без открытого бачка. Её нормальная работа складывается из нескольких связанных решений: подходящего котла, корректной схемы разводки, рассчитанного расширительного бака, правильно установленной группы безопасности, удаления воздуха и балансировки веток.

До первого запуска нужно:

• определить схему отопления и совместимость оборудования с закрытым контуром;
• посчитать объём теплоносителя и подобрать мембранный бак по параметрам системы;
• проверить и при необходимости настроить воздушную камеру по паспорту конкретной модели;
• установить группу безопасности, воздухоотводчики, фильтр и доступную запорную арматуру;
• заполнить контур медленно, снизу, одновременно удаляя воздух из верхних точек;
• прогреть систему постепенно и проверить, как меняется давление;
• после первого цикла ещё раз развоздушить радиаторы, осмотреть соединения и выполнить балансировку.

Не стоит воспринимать давление в закрытой системе отопления как фиксированную цифру, которую достаточно однажды выставить на манометре. Оно зависит от температуры, высоты здания, состояния расширительного бака и герметичности контура. Нормальная система не требует постоянной подпитки и не должна регулярно сбрасывать воду через предохранительный клапан.

Если после запуска давление быстро растёт, радиаторы шумят, часть веток не прогревается или теплоноситель приходится часто добавлять, причина обычно находится в настройке и обвязке, а не в том, что котёл «недостаточно мощный». Сначала проверяют воздух, бак, фильтр, насос, балансировку и соединения. Такой порядок экономит время и не позволяет лечить одну проблему случайной заменой другой детали.
