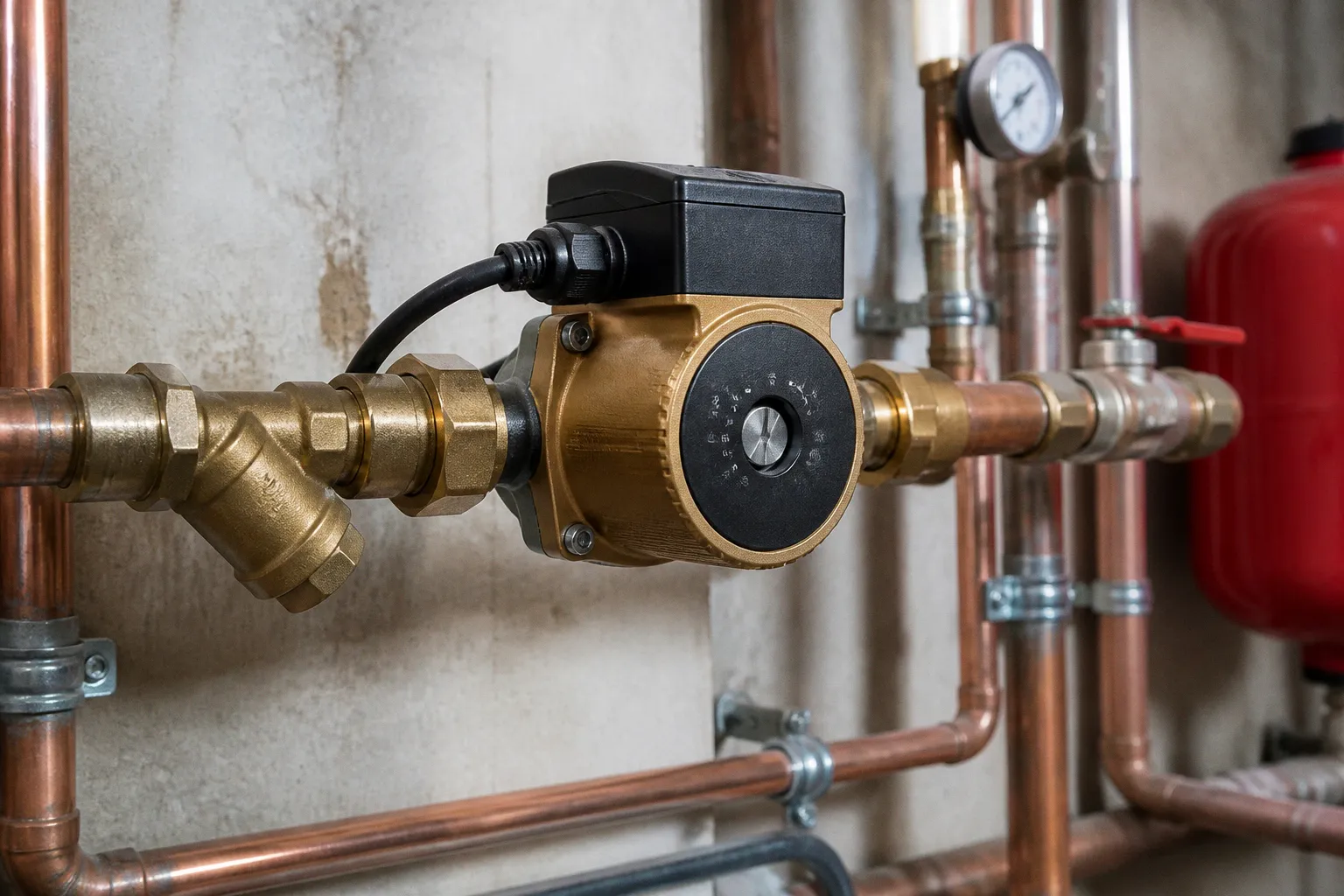

Насос для системы отопления: пошаговый расчет и монтаж

В результате радиаторы на удаленных ветках недогреваются, термоголовки работают нестабильно, котел получает перегретую или недостаточно охлажденную обратную воду. Иногда насос выбирают с чрезмерным запасом. Тогда появляются шум в арматуре, ускоренный износ и лишнее энергопотребление.

Насос для системы отопления подбирают по двум рабочим параметрам: производительности и напору. Производительность показывает, какой объем теплоносителя насос перемещает за час. Напор показывает, какое сопротивление контура он способен преодолеть. Эти параметры связаны с тепловой мощностью, температурным графиком, длиной труб, количеством поворотов, фильтров, клапанов и радиаторов.

Насос не создает тепло. Он обеспечивает движение теплоносителя по замкнутому контуру. Ошибка в расчете превращает исправный котел и качественные радиаторы в плохо работающую систему.

Сначала определить расчетную тепловую нагрузку

Расчет циркуляционного насоса начинается не с каталога производителя. Сначала определяется тепловая мощность, которую требуется передать в отопительный контур.

Для предварительной оценки можно использовать удельную тепловую потребность:

• для частного дома — около 100 Вт на квадратный метр;
• для многоквартирного дома — около 70 Вт на квадратный метр.

Это ориентир, а не полноценный теплотехнический расчет. На итоговую нагрузку влияют регион, площадь и ориентация остекления, высота помещений, утепление стен, перекрытий и пола, наличие тамбура, режим проживания, вентиляционные потери. Дом с одинаковой площадью может иметь разную потребность в тепле из-за конструкции ограждающих стен и качества оконных узлов.

Если площадь частного дома составляет 150 м², предварительная оценка по удельной нагрузке даст около 15 кВт. Это значение можно принять как исходное для определения расхода, если проектный расчет теплопотерь отсутствует. Если теплопотери здания уже рассчитаны, использовать следует их, а не номинал котла.

Номинальная мощность котла и расчетная тепловая нагрузка — разные величины. Котел может иметь запас по мощности. Этот запас не означает, что насос должен постоянно прокачивать теплоноситель из расчета на всю мощность оборудования. Производительность насоса связывается с фактической тепловой нагрузкой контура, который он обслуживает.

Что именно считается мощностью

В системах с одним насосом и несколькими отопительными ветками в расчет принимается суммарная нагрузка подключенных потребителей. Если насос обслуживает только теплый пол, берется нагрузка коллекторного контура. Если он установлен на общем контуре дома, учитываются радиаторы, конвекторы и другие подключенные приборы.

При разделении системы на несколько зон расчет выполняется по каждой зоне отдельно. Насос котлового контура не всегда заменяет насосы теплого пола или отдельной радиаторной ветки. Коллектор, смесительный узел и гидравлическая стрелка меняют схему движения воды. В такой системе нельзя выбирать один насос по общей площади, не разобравшись в границах каждого контура.

Производительность насоса определяется не площадью дома, а количеством тепла, которое требуется передать через конкретный контур.

Расчет производительности: формула и температурный перепад

Для расчета требуемого расхода циркуляционного насоса применяется формула:

Q = 0,86 × V / ΔT

где:

• Q — требуемая производительность насоса, м³/ч;
• V — тепловая мощность контура, кВт;
• ΔT — разница температур между подающей и обратной магистралями, °C;
• 0,86 — коэффициент пересчета для воды.

Температурный перепад определяют по рабочему режиму системы. Например, если теплоноситель выходит в подающую магистраль с температурой 75 °C, а возвращается с температурой 60 °C, разница составляет 15 °C. Подставлять нужно именно этот перепад, а не температуру подачи.

Для предварительной нагрузки частного дома 15 кВт расчет при ΔT = 20 °C выглядит так:

Q = 0,86 × 15 / 20 = 0,645 м³/ч

Полученное значение показывает расчетный расход. На практике к нему добавляют запас 20–30%, поскольку реальная система может иметь разбалансированные ветки, дополнительные сопротивления и отклонения от проектной схемы. Получается ориентировочный диапазон около 0,77–0,84 м³/ч.

Если температурный перепад уменьшить до 10 °C, требуемый расход возрастет:

Q = 0,86 × 15 / 10 = 1,29 м³/ч

Причина физическая. При меньшем охлаждении каждой порции теплоносителя через систему требуется пропустить больший объем воды, чтобы передать то же количество тепла. Поэтому насос нельзя выбирать только по площади здания. Необходимо знать температурный график.

Почему нельзя бездумно брать максимальный расход

Чрезмерная производительность не компенсирует ошибки разводки. Если ветки системы имеют разное сопротивление, поток пойдет по пути наименьшего сопротивления. Ближайшие радиаторы получат избыток теплоносителя, дальние останутся недогретыми. Увеличение скорости насоса усилит движение во всех ветках, но не обеспечит автоматическую балансировку.

Избыточный расход дает несколько последствий:

• шум в термостатических клапанах и кранах;
• рост скорости движения теплоносителя в узких участках;
• увеличение нагрузки на арматуру;
• нестабильную работу автоматических клапанов;
• более высокое потребление электроэнергии;
• ускоренное старение уплотнений и подшипников.

Рабочий насос должен иметь регулировку режимов. После заполнения и развоздушивания системы выбирается минимальная ступень, при которой дальние приборы получают расчетный поток, а арматура не шумит.

Напор: сопротивление контура, а не высота дома

В закрытой системе отопления геометрическая высота здания не определяет требуемый напор циркуляционного насоса. Теплоноситель движется по замкнутому контуру: подъем в подающей линии компенсируется опусканием в обратной. Насос преодолевает не вес воды во всем здании, а гидравлическое сопротивление труб, фитингов, радиаторов, фильтров, клапанов и других элементов.

Это принципиальный момент для подбора насоса. Расчет по формуле «этажность плюс высота» относится к ошибочной логике для замкнутого отопительного контура. Высота здания влияет на статическое давление, требования к расширительному баку, воздухоотводчикам и заполнению системы. Но она не складывается напрямую с напором, необходимым для циркуляции.

Из чего складывается сопротивление

Гидравлические потери формируются на двух типах участков:

1. Линейные потери — сопротивление самого трубопровода на всей длине. Чем меньше внутренний диаметр и больше длина трубы, тем выше потери.

2. Местные потери — сопротивление поворотов, тройников, переходов, фильтров, клапанов, радиаторов, коллекторов, обратных клапанов и узлов смешения.

Особое влияние оказывают термостатические клапаны и узкие проходы в арматуре. Система с большим количеством радиаторов может иметь значительное сопротивление даже при относительно короткой магистрали. Теплый пол создает другую картину: длина петель большая, внутренний диаметр трубы небольшой, а расход через каждую петлю ограничивается настройками коллектора.

Для точного расчета требуется гидравлическая схема с длинами участков, диаметрами труб, расходами по веткам и характеристиками установленной арматуры. Универсальные коэффициенты для всех металлопластиковых и полипропиленовых труб не применяются. Точное сопротивление зависит от конкретного внутреннего диаметра, шероховатости, типа соединений и конфигурации сети.

Ориентировочный напор для новых пластиковых систем с термоголовками может находиться в диапазоне 1,5–3,0 м водяного столба. Это не универсальное значение. Оно применимо только к системам сопоставимой сложности. Длинный теплый пол, несколько коллекторов, гидравлическая стрелка или большое количество регулирующей арматуры требуют отдельного расчета.

Как читать маркировку насоса

В обозначении бытовых циркуляционных насосов встречается запись вида 25/40, 25/60 или аналогичная. Первое число связано с присоединительным размером, второе — с максимальным напором в дециметрах водяного столба. Насос с маркировкой 25/60 имеет максимальный напор около 6 м вод. ст. при соответствующем снижении расхода по рабочей характеристике.

Максимальный напор нельзя воспринимать как постоянное рабочее значение. Насос работает по характеристике: при увеличении расхода доступный напор снижается. Точка пересечения характеристики насоса с характеристикой системы определяет фактический режим.

При выборе следует закладывать запас:

• по напору — 10–20%;
• по расходу — 20–30%.

Запас компенсирует неточности предварительного расчета, гидравлическую разбалансированность и сопротивление элементов, которые могли быть не учтены на ранней стадии. Запас не должен превращаться в многократное завышение. Насос с чрезмерным напором не делает систему надежнее.

Подбор насоса для частного дома: рабочий алгоритм

Подбор насоса для отопления частного дома нужно выполнять последовательно. Пропуск одного шага переносит ошибку на весь расчет.

Шаг 1. Разделить систему на контуры

Нужно определить, какой участок обслуживает насос:

• весь радиаторный контур;
• котловой контур;
• коллектор теплого пола;
• отдельную пристройку;
• бойлер косвенного нагрева;
• гидравлическую стрелку или распределительный коллектор.

Если насос работает в общем контуре, расчет ведется по суммарной нагрузке. Если насос обслуживает отдельную ветку, нельзя подставлять в формулу мощность всего дома.

Шаг 2. Найти тепловую нагрузку

Используется проектная тепловая нагрузка либо предварительная оценка по площади. При наличии расчетных теплопотерь предпочтение отдается им. Номинал котла используется только в той мере, в какой он соответствует фактической нагрузке обслуживаемого контура.

Шаг 3. Определить ΔT

Температурный перепад зависит от выбранного режима работы отопления. Для радиаторной системы он может отличаться от режима теплого пола. У теплого пола ниже температура подачи и обычно меньше допустимый перепад по петле. Нельзя автоматически переносить один температурный график на все зоны.

Шаг 4. Рассчитать Q

В формулу подставляются тепловая мощность и температурный перепад. Полученное значение округляется не к ближайшей максимальной модели, а к рабочей зоне характеристики оборудования.

Шаг 5. Оценить напор

Суммируется сопротивление наиболее нагруженного пути циркуляции. Учитываются трубы, повороты, тройники, клапаны, фильтры, радиаторы, коллекторы и смесительные узлы. Для сложной системы расчет выполняется по проектной гидравлике.

Шаг 6. Добавить разумный запас

К расчетному расходу добавляется 20–30%, к напору — 10–20%. После этого выбирается насос с рабочей точкой, расположенной не на предельном участке характеристики. Эксплуатация на максимуме оставляет меньше возможностей для балансировки.

Шаг 7. Проверить совместимость

Проверяются:

• диаметр присоединения;
• монтажная длина;
• тип резьбы и соединений;
• диапазон температур;
• допустимое давление;
• наличие автоматического или ручного регулирования;
• положение клеммной коробки;
• возможность обслуживания фильтра и запорной арматуры.

Насос с подходящей гидравликой, но неправильной монтажной длиной создает проблему уже на объекте. Переделка обвязки увеличивает количество соединений и снижает надежность узла.

Для оценки стоимости оборудования и работ можно дополнительно отслеживать деловые сводки по рынкам и государственному регулированию, но ценовой фактор не заменяет гидравлический расчет. Дешевый насос с неверной характеристикой обойдется дороже после переделки системы.

Монтаж насоса отопления пошагово

Монтаж насоса отопления выполняется на подготовленном участке трубопровода. Насос должен быть доступен для осмотра, очистки фильтра, удаления воздуха и замены уплотнений. Закрывать узел капитальной облицовкой без ревизионного доступа нельзя.

Шаг 1. Выбрать место установки

В обычном закрытом контуре насос устанавливают на участке, предусмотренном проектом, с учетом температуры теплоносителя и удобства обслуживания. В системах с твердотопливным котлом насос рекомендуется размещать на обратной магистрали. Это снижает риск перегрева оборудования и защищает насос от работы в зоне чрезмерной температуры при нарушении режима горения.

Место установки должно позволять перекрыть насос с двух сторон. Для этого применяются запорные краны или шаровые краны подходящего назначения. При демонтаже насоса не должна требоваться полная сливка системы.

Если насос ставится на байпасе, прямой участок оснащается запорным элементом. Байпас позволяет сохранить циркуляцию по основному трубопроводу при отключенном насосе либо снять оборудование без остановки всей системы, если схема это допускает.

Шаг 2. Установить фильтр грубой очистки

Перед циркуляционным насосом устанавливается сетчатый фильтр, или грязевик. Он задерживает окалину, частицы резьбового герметика, монтажный мусор и продукты коррозии. Абразивные частицы повреждают рабочие поверхности и подшипники насоса.

Фильтр устанавливается так, чтобы его можно было разобрать и очистить. В стандартной горизонтальной обвязке фильтрующий стакан ориентируют вниз. Нельзя разворачивать его в положение, при котором загрязнения не удерживаются в отстойнике или очистка становится невозможной.

После монтажа нового трубопровода фильтр проверяется сразу после первой промывки системы. Сетка может забиться в первые часы работы, даже если трубы визуально были чистыми.

Шаг 3. Сориентировать корпус по стрелке

На корпусе насоса нанесена стрелка направления движения теплоносителя. Она должна совпадать с направлением циркуляции в выбранном участке. Установка против потока нарушает расчетную схему и может привести к неправильной работе обратного клапана, смесительного узла или котловой автоматики.

Перед затяжкой резьбовых соединений проверяется положение прокладок. Перекошенная плоская прокладка дает течь после заполнения. Избыточная затяжка повреждает соединение и затрудняет последующий демонтаж.

Шаг 4. Выставить вал ротора горизонтально

Для насоса с мокрым ротором вал электродвигателя должен находиться строго в горизонтальном положении. Это обязательное монтажное требование. Вертикальное или наклонное положение создает условия для воздушных пробок и ускоряет износ подшипников.

Проверяется не положение корпуса относительно пола, а ориентация оси ротора. На объекте это часто путают. Трубопровод может идти с уклоном, но вал насоса при этом все равно должен оставаться горизонтальным.

Перед окончательной затяжкой соединений насос выравнивают по двум направлениям. Масса двигателя не должна тянуть корпус вниз. Если трубопровод не имеет достаточной опоры, на насос передается механическая нагрузка. Она деформирует соединения и повышает вибрацию.

Шаг 5. Разместить клеммную коробку

Клеммную коробку нельзя устанавливать внизу корпуса. При удалении воздуха, обслуживании фильтра или разгерметизации соединения на нее может попасть вода или конденсат. Электрическая часть должна находиться сбоку или сверху в допустимом для конкретной модели положении.

Перед подключением проверяется степень защиты корпуса, состояние кабельного ввода и наличие защитного проводника. Электрическое подключение выполняется на обесточенной линии. Автомат защиты и устройство защитного отключения подбираются по проекту электроустановки, а не по принципу временного подключения через бытовой удлинитель.

Шаг 6. Заполнить и развоздушить систему

Перед запуском насос не должен работать всухую. Система заполняется теплоносителем, проверяется давление, открываются необходимые краны. Воздух удаляется через автоматические воздухоотводчики и ручные краны на радиаторах, коллекторах и самом насосе, если конструкция предусматривает такую процедуру.

После заполнения давление проверяется повторно. При удалении воздуха оно снижается. Доливка выполняется до рабочего значения, предусмотренного проектом и настройкой расширительного бака.

Воздушная пробка в насосе вызывает шум, вибрацию и отсутствие нормальной циркуляции. Если после запуска насос гудит, а температура в подающей линии растет без прогрева веток, первым проверяется не электронный модуль, а наличие воздуха и открытость запорной арматуры.

Байпас и обвязка: что должно быть в узле

Монтаж на байпасе применяется для повышения ремонтопригодности и сохранения вариантов работы системы. В состав узла обычно входят насос, запорная арматура, фильтр грубой очистки и элементы, позволяющие отключить оборудование без полного слива теплоносителя.

Конкретная схема зависит от типа отопления. Нельзя одинаково собирать узел на радиаторной магистрали, котловом контуре твердотопливного котла и коллекторе теплого пола. В каждом случае проверяются направление движения, наличие обратных клапанов, требования к естественной циркуляции и возможность перегрева.

При установке на байпасе проверяется положение основного прохода и перемычки. Ошибка в расположении запорных кранов может полностью перекрыть циркуляцию при остановленном насосе. В системах, где предусмотрена естественная циркуляция как аварийный режим, проходное сечение и конфигурация байпаса должны соответствовать проекту. Узкий участок или неудачно установленный обратный клапан лишает такую схему смысла.

Насосный узел должен быть не только рабочим, но и обслуживаемым. Если для очистки фильтра требуется разобрать отделку или слить весь контур, монтаж выполнен неправильно.

Особенности твердотопливного котла

Твердотопливный котел не прекращает выделять тепло мгновенно после отключения электропитания или остановки насоса. Топливо продолжает гореть, а теплоноситель может быстро перегреваться. Поэтому расположение насоса и организация аварийной циркуляции имеют повышенные требования.

Насос рекомендуется устанавливать на обратной магистрали. Такое решение снижает температуру, воздействующую на оборудование, и уменьшает риск повреждения насоса при перегреве котлового узла. Но одной установки насоса на обратке недостаточно. Система должна иметь предусмотренные проектом средства защиты от перегрева, корректно настроенную автоматику и подходящую обвязку.

Нельзя переносить схему обычного газового котла на твердотопливный без проверки режимов. Различаются требования к рабочей температуре, отводу избыточного тепла, защите обратной линии и поведению системы при отключении электричества.

Если в системе используется буферная емкость, гидравлическая стрелка или несколько насосных групп, расчет выполняется по каждому контуру. Насос загрузки емкости и насос отопительной ветки могут иметь разные расходы и напоры. Один общий агрегат не заменяет правильное разделение потоков.

Типовые ошибки после монтажа

Выбор по высоте дома

Насос назначают по числу этажей и высоте подъема воды. Это приводит к завышению напора. В закрытой системе насос преодолевает гидравлическое сопротивление, а не геометрическую высоту здания.

Выбор по максимальной мощности котла

Котел на 24 кВт не означает, что любой контур постоянно требует расхода, рассчитанного на 24 кВт. Если реальная нагрузка ниже, насос будет работать с избытком производительности.

Установка вала вертикально

Корпус может выглядеть установленным ровно, но ось ротора окажется наклоненной. Результат — воздушные пробки, шум и ускоренный износ.

Отсутствие грязевика

Даже новая система содержит остатки стружки, окалины и монтажного мусора. Фильтр без доступа для очистки не решает задачу. Засоренный фильтр сам становится источником сопротивления.

Клеммная коробка снизу

Такое положение повышает риск попадания воды на электрические контакты. Ошибка возникает при попытке подогнать насос под трассу труб без учета требований к ориентации корпуса.

Работа без удаления воздуха

Насос начинает вращаться, но полноценной циркуляции нет. Появляются гул и вибрация. Воздух удаляется из радиаторов, коллектора, верхних точек и корпуса насоса по предусмотренной процедуре.

Отсутствие балансировки

После монтажа все термостатические клапаны оставляют полностью открытыми. Ближние ветки забирают основной поток. Дальние приборы недополучают тепло. После выхода системы на режим выполняется гидравлическая балансировка: ограничиваются ближайшие ветки, настраиваются клапаны, проверяются температуры подачи и обратки.

Монтаж без ревизии

Насос и фильтр закрывают коробом или стяжкой пола. Обслуживание превращается в демонтаж отделки. Инженерный узел должен иметь доступ для проверки резьбовых соединений, очистки фильтра и замены оборудования.

Контроль после запуска

Проверка выполняется не по одному признаку «насос включился». Оценивается весь контур.

1. Проверяется направление потока. Стрелка на корпусе должна совпадать с расчетным направлением движения теплоносителя.

2. Контролируется положение вала. Ось ротора остается строго горизонтальной.

3. Осматриваются соединения. После прогрева проверяются резьбы, прокладки, краны и корпус фильтра.

4. Удаляется воздух. Проверяется работа автоматических воздухоотводчиков, развоздушиваются радиаторы и коллекторы.

5. Оценивается шум. Постоянный гул, треск или вибрация указывают на воздух, кавитацию, неверный режим или механическое напряжение трубопровода.

6. Проверяется фильтр. После первичной циркуляции сетка осматривается и очищается при необходимости.

7. Сравниваются температуры веток. Разница между подающей и обратной линиями должна соответствовать выбранному режиму, а не случайному значению.

8. Настраивается скорость насоса. Выбирается минимальный режим, обеспечивающий прогрев удаленных приборов без шума арматуры.

9. Проверяется работа автоматики. Насос должен включаться и отключаться по предусмотренному алгоритму, а не работать постоянно из-за ошибочного подключения.

10. Фиксируются настройки. Положение клапанов, режим насоса, давление и температурные параметры заносятся в исполнительную документацию.

Насос для системы отопления выбирается расчетом расхода и напора. Расход определяется тепловой нагрузкой и температурным перепадом. Напор определяется сопротивлением трубопроводов и арматуры. Высота здания в расчет напора замкнутого контура не подставляется.

Монтаж требует трех обязательных условий: фильтр перед насосом, горизонтальное положение вала ротора и защита клеммной коробки от воды. Для твердотопливного котла добавляется контроль обратной магистрали и защита от перегрева.

Порядок действий жесткий: определить контур, найти тепловую нагрузку, рассчитать расход, оценить сопротивление, добавить ограниченный запас, собрать обслуживаемый узел, удалить воздух и выполнить балансировку. Нарушение этой последовательности не исправляется покупкой более мощного насоса.
