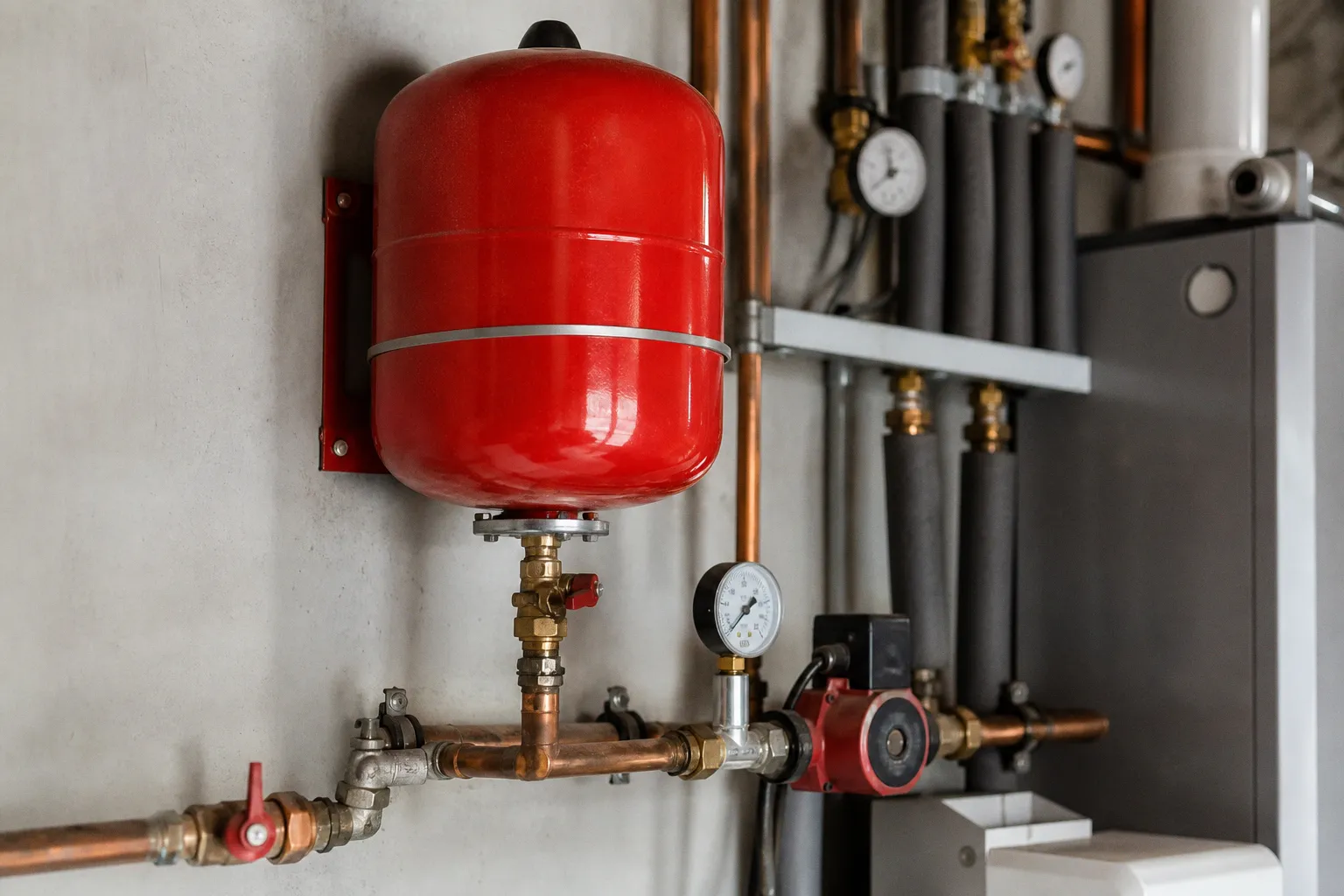

Расширительная система отопления: пошаговый монтаж и расчет бака

После первого же нормального прогрева манометр уходит к аварийному порогу, предохранительный клапан сбрасывает воду, а после остывания давление падает почти до нуля. Причина не в котле. Причина в нарушении компенсации теплового расширения.

Расширительная система отопления работает только при совпадении трех параметров: объема бака, давления в воздушной камере и точки подключения. Ошибка в любом из них превращает мембранный бак в бесполезный сосуд на стене.

Физика процесса: откуда берется избыточное давление

В закрытой системе отопления теплоноситель не имеет свободного выхода в атмосферу. Вода при нагреве увеличивает объем. При нагреве примерно с 10 до 85 °C ее объемное расширение составляет около 3,5%. Для дома с объемом системы 200 литров это уже порядка 7 литров дополнительного объема.

Вода почти несжимаема. Трубы, радиаторы и теплообменник котла не рассчитаны на работу в режиме компенсационной камеры. Поэтому избыточный объем должен принять мембранный расширительный бак.

Конструкция бака проста:

• стальной корпус;
• эластичная мембрана;
• водяная камера, соединенная с контуром отопления;
• воздушная камера с ниппелем, заполненная воздухом или азотом;
• разделение сред мембраной без контакта воды с воздухом.

При нагреве вода давит на мембрану и сжимает газовую подушку. При остывании газ возвращает теплоноситель обратно в сеть. Давление меняется в расчетном диапазоне, а не скачет от минимального до срабатывания клапана.

Проблема начинается при неверном подборе. Малый бак быстро заполняется. Дальше расширяться воде некуда. Давление растет до открытия предохранительного клапана. Клапан сбрасывает часть теплоносителя. После остывания в системе уже не хватает воды, давление падает. Подпитка возвращает объем, но добавляет кислород и соли. Получается замкнутый цикл: сброс — подпитка — коррозия — завоздушивание — новый сброс.

Расширительный бак не повышает давление в системе. Он удерживает его рост в расчетных пределах.

Какие исходные данные нужны для расчета

Расчет объема расширительного бака начинается не с площади дома и не с мощности котла. Нужен фактический объем теплоносителя во всей гидравлической сети.

В расчет входят:

• водяной объем теплообменника котла;
• объем радиаторов;
• объем трубопроводов подачи и обратки;
• объем теплого пола, коллекторов, гидрострелки, буферной емкости;
• объем бойлера косвенного нагрева, если его теплообменник включен в отопительный контур;
• объем дополнительного оборудования: сепараторов, теплообменников, конвекторов.

Объем радиаторов берут по паспортам. Объем котла — по документации производителя. Трубопроводы считают по внутреннему диаметру и длине. Ошибка здесь типовая: проектировщик смотрит на наружный диаметр трубы. Для гидравлики нужен внутренний проход.

Объем прямого участка трубы определяется по формуле:

V = π × d² / 4 × L

где:

• V — объем участка;
• d — внутренний диаметр трубы;
• L — длина трубы.

Размеры подставляют в метрах. Результат получают в кубических метрах и переводят в литры. Для полимерных труб особенно нельзя ориентироваться на условное наименование. Труба 25 мм с разной толщиной стенки дает разный внутренний объем.

Почему нельзя считать бак по упрощенному правилу

Практика «10% от объема системы» иногда дает приемлемый запас, но расчетом не является. При низком рабочем давлении, высоком статическом столбе или большой разнице между холодным и горячим режимом этот подход дает промах.

Объем бака зависит не только от теплового расширения воды. Он зависит от того, какую часть своего корпуса бак способен отдать под прием расширившегося теплоносителя. Эта полезная часть определяется настройкой воздушной камеры и верхним допустимым давлением системы.

Для закрытого контура применяют расчетную зависимость:

Vб = (Vс × e) / D

где:

• Vб — требуемый номинальный объем расширительного бака;
• Vс — полный объем теплоносителя в системе;
• e — коэффициент объемного расширения теплоносителя;
• D — коэффициент эффективности бака.

Для воды в диапазоне нагрева примерно от 10 до 85 °C коэффициент e принимают около 0,035.

Коэффициент эффективности определяют через давления:

D = (Pmax − P0) / (Pmax + 1)

где:

• Pmax — максимальное рабочее давление до срабатывания защитной арматуры, бар;
• P0 — предварительное давление в воздушной камере бака, бар;
• единица в знаменателе переводит манометрическое давление в абсолютное.

Формула показывает главное: одинаковый бак работает по-разному при разном давлении подкачки. Нельзя сначала купить емкость, а потом произвольно выставить давление ниппелем.

Упрощенный пример без подмены расчета

Пусть суммарный объем теплоносителя в системе составляет 180 литров. Вода нагревается в расчетном диапазоне, коэффициент расширения принимается 0,035. Дополнительный объем при нагреве составит:

180 × 0,035 = 6,3 литра.

Это не означает, что достаточно бака на 6,3 литра. Бак не заполняется водой полностью: часть объема занимает сжатая газовая подушка. Его номинал выбирают после определения начального давления и верхней границы рабочего диапазона.

Если в системе есть антифриз, расчет меняется. У теплоносителей на основе гликолей коэффициент расширения обычно выше, чем у воды. Нужны данные конкретного состава и рабочей концентрации. Подстановка водного коэффициента в контур с незамерзающей жидкостью — ошибка.

Настройка воздушной камеры: давление задает высота системы

Заводское предварительное давление в мембранных баках часто составляет 1,5 бар. Это не монтажное значение. Это складская настройка, рассчитанная на широкий круг условий.

Предварительное давление выбирают по статической высоте водяного столба — вертикальному расстоянию от точки подключения бака до верхней точки отопительного контура. Один метр водяного столба создает приблизительно 0,1 бар давления.

Если бак расположен в котельной первого этажа, а верхняя точка системы находится на отметке 7 метров, статическое давление у бака составит около 0,7 бар. Воздушную камеру настраивают с учетом этой высоты и необходимого эксплуатационного запаса. Давление в холодной заполненной системе делают выше давления подкачки бака. Иначе мембрана будет прижата к водяной стороне еще до нагрева, а полезный объем исчезнет.

Последовательность работы жесткая.

1. Отключить бак от отопительного контура запорным краном, если он предусмотрен конструкцией узла.

2. Полностью снять давление с водяной камеры. Нельзя измерять давление воздуха при заполненной водой системе: манометр покажет давление контура, а не реальное состояние газовой полости.

3. Проверить давление на ниппеле точным манометром.

4. Стравить или подкачать воздух до проектного значения.

5. Открыть подключение бака.

6. Заполнить систему до холодного давления, предусмотренного проектом.

7. Прогреть контур и проверить разницу между холодным и рабочим давлением.

Выход воды из ниппеля означает разрыв мембраны. Подкачка воздуха в таком баке бессмысленна. Он не компенсирует расширение, потому что воздушная и водяная полости перестали быть раздельными.

Давление на ниппеле проверяют только при нулевом давлении со стороны теплоносителя. Иное измерение не имеет диагностической ценности.

Где ставить бак и почему точка подключения имеет значение

Мембранный расширительный бак в закрытой системе отопления подключают преимущественно к обратному трубопроводу перед циркуляционным насосом. Это участок с более низкой температурой теплоносителя и стабильным гидравлическим режимом.

Для мембраны это не вопрос удобства. Горячая подача ускоряет старение резины. Установка после насоса создает переменное давление на патрубке бака. При изменении производительности насоса мембрана получает лишние колебания, а система хуже удерживает расчетный режим.

Точка подключения должна находиться на стороне всасывания насоса. В гидравлике этот участок называют точкой постоянного давления. Насос не должен «отрывать» расширительный бак от системы своим перепадом давления.

Схема размещения по смыслу выглядит так: обратный трубопровод от приборов отопления приходит к точке врезки бака, затем идет к всасывающему патрубку циркуляционного насоса, далее — в котел или другой теплогенератор. Конкретная компоновка зависит от котельной, но порядок гидравлических ролей менять нельзя.

Узел подключения расширительного бака

На подводке к баку допустимы только элементы, не создающие постоянного сопротивления и не позволяющие случайно отсечь бак от сети.

Рабочий узел обычно включает:

• тройник на обратном трубопроводе;
• короткую подводку к патрубку бака;
• сервисный отсечной клапан со сливом или контрольным отверстием;
• крепление, снимающее нагрузку с трубопровода;
• маркировку положения крана, если кран установлен.

Отсечной кран нужен для замены или проверки бака. Обычный шаровой кран без защиты — опасный элемент. Его можно закрыть, забыть и запустить котел. Бак окажется изолированным, а система останется без компенсационного объема.

Предохранительный клапан нельзя ставить между баком и системой. Нельзя также размещать на этом участке фильтры с малым проходом, редукторы, обратные клапаны или длинные зауженные подводки. Бак должен видеть давление контура без запаздывания.

Монтаж: порядок работ без перестановки операций

Монтаж расширительного бака не начинают с навешивания корпуса. Сначала определяют расчетную точку подключения и проверяют, что в этой зоне нет конфликтов с насосом, фильтрами, сливной арматурой и обслуживанием котла.

1. Подобрать место установки

Бак ставят в доступной зоне котельной. Ниппель должен быть доступен для манометра и насоса. Паспортная табличка — читаема. Демонтаж — возможен без разборки половины обвязки.

Крупный бак фиксируют на кронштейне или опоре. Нельзя вешать тяжелую емкость на полипропиленовую трубу или гибкую подводку. Вес заполненного бака и динамика давления разрушают слабый узел примыкания.

2. Собрать подводку

Подводка должна быть короткой и полнопроходной. Чем больше в ней изгибов, фитингов и местных сопротивлений, тем хуже бак реагирует на изменение объема теплоносителя.

Резьбовые соединения уплотняют материалом, совместимым с температурой и теплоносителем. ФУМ-лента на грубой резьбе большого диаметра часто дает течь при тепловых циклах. Уплотнение выбирают по типу соединения, а не по привычке монтажника.

3. Настроить воздушную камеру до заполнения контура

Бак приходит с завода не как готовый узел, а как заготовка. Давление воздуха сверяют с проектной статической высотой. Затем систему заполняют и выводят на холодное рабочее давление.

Если бак уже подключен к заполненному контуру, для корректной настройки его изолируют и освобождают водяную полость. Иначе настройка будет фиктивной.

4. Заполнить систему и удалить воздух

Заполнение ведут медленно. Воздух выпускают через автоматические воздухоотводчики, краны на радиаторах и верхние точки. Воздушные пробки меняют гидравлику и создают ложное впечатление, что бак подобран неправильно.

После удаления воздуха давление в холодной системе перепроверяют. Затем выполняют пробный прогрев. Манометр оценивают не в одну секунду после запуска, а после выхода котла и всех контуров на устойчивый режим.

5. Проверить предохранительную арматуру

Расширительный бак не заменяет предохранительный клапан. Клапан остается обязательным барьером от превышения допустимого давления. Его уставка должна соответствовать допустимому давлению самого слабого элемента системы: котла, радиаторов, теплообменника, трубопроводной арматуры.

Подбирать бак по давлению срабатывания клапана без учета допустимого давления оборудования нельзя. Сначала определяют границы безопасной работы сети. Затем рассчитывают компенсационный объем, чтобы в штатном нагреве до клапана не доходило.

Ошибки, которые проявляются после первого отопительного сезона

Бак выбран только по литражу котла

В настенном котле может быть встроенный расширительный бак. Это не означает, что его хватит на дом. Внутренний объем бака рассчитан на ограниченный объем теплоносителя. После подключения длинных трасс, радиаторов, теплого пола или буферной емкости встроенной компенсации часто недостаточно.

Внешний бак добавляют расчетом, а не «для надежности». Два бака могут работать в одной системе, если их давление подкачки согласовано. Иначе первым включится один бак, второй останется почти пустым или начнет работать с запозданием.

Давление в баке не проверяли годами

Газовая камера медленно теряет давление. Это нормальный процесс эксплуатации, а не всегда дефект. При снижении предзаряда полезный объем бака уменьшается. Симптомы повторяются: давление на горячей системе растет заметно сильнее, клапан периодически подкапывает, после остывания требуется подпитка.

Проверку выполняют перед отопительным сезоном или при появлении таких признаков. Проверять ниппель на заполненной системе — не проверка.

Бак поставлен на горячую подачу

Аргумент обычно один: «там было свободное место». Свободное место не является критерием размещения инженерного оборудования. На подаче выше температура, больше нагрузка на мембрану и выше вероятность нестабильного давления при неправильном положении относительно насоса.

Перенос на обратку перед насосом устраняет причину, а не маскирует ее увеличением номинала бака.

Между баком и системой стоит обратный клапан

Обратный клапан на подводке к расширительному баку блокирует компенсацию. Мембрана физически не получает связь с контуром при изменении давления. Внешне бак подключен. Фактически — отключен.

Та же логика действует для загрязненного фильтра, зауженного прохода, закрытого вентиля и пережатой гибкой подводки.

Подпитка используется как способ удержать давление

Если давление регулярно падает, причину ищут в утечке, сбросе через клапан, негерметичности автоматического воздухоотводчика, повреждении мембраны или неправильном режиме бака. Постоянная подпитка не лечит систему. Она вводит свежую воду с растворенными газами и ускоряет коррозию стальных элементов.

Контроль перед пуском системы

1. Суммирован объем теплоносителя во всех контурах, включая трубы, радиаторы, теплый пол и дополнительные емкости.

2. Для воды принят коэффициент расширения, соответствующий расчетному температурному диапазону; для антифриза использованы данные конкретного теплоносителя.

3. Номинал бака определен по объему системы и рабочим давлениям, а не выбран по упрощенному правилу.

4. Давление воздушной камеры выставлено при нулевом давлении в водяной части бака.

5. Давление подкачки связано со статической высотой системы, а холодное давление заполнения выше него.

6. Бак подключен к обратному трубопроводу перед циркуляционным насосом.

7. Между баком и отопительным контуром нет обратного клапана, грязевика, редуктора или неконтролируемого запорного крана.

8. Предохранительный клапан установлен и соответствует допустимому давлению оборудования.

9. После полного прогрева давление не приближается к уставке предохранительного клапана.

10. Ниппель сухой. Появление воды на нем означает повреждение мембраны и замену бака.

Расширительная система отопления не требует сложной автоматики. Она требует точного расчета и дисциплины монтажа. Бак должен принять расчетное расширение, быть настроен под высоту системы и подключен в точке стабильного давления. Все остальное — источник скачков манометра, сброса воды и ремонта в середине сезона.
