Схема системы отопления: какую выбрать для частного дома

Сначала определяют площадь и этажность здания, затем источник тепла, способ циркуляции, протяжённость контуров и режим регулирования. Только после этого выбирают схему разводки отопления.

Система отопления работает как гидравлический контур. Котёл или другой источник нагревает теплоноситель. Трубопроводы доставляют его к радиаторам или контурам тёплого пола. Обратная магистраль возвращает остывший поток к источнику тепла. Любое изменение диаметра, длины трассы, количества поворотов и радиаторов меняет сопротивление системы. От этого зависит распределение температуры между помещениями.

Для частного дома применяют три базовые схемы водяного отопления:

• однотрубную;
• двухтрубную;
• коллекторную, или лучевую.

По способу движения теплоносителя система бывает самотёчной и принудительной. Самотёчная использует разницу плотности горячей и остывшей воды. Принудительная перемещает теплоноситель циркуляционным насосом. Эти классификации пересекаются: однотрубная и двухтрубная схемы могут работать с насосом, а гравитационная разводка требует отдельного проектирования трубопроводов.

От чего зависит схема отопления частного дома

Одинаковая разводка не даёт одинакового результата в доме площадью 60 и 240 м². Меняется длина магистралей, количество приборов, этажность, объём теплоносителя и гидравлическое сопротивление. Поэтому выбор схемы отопления начинается не с покупки радиаторов, а с анализа здания.

Площадь и конфигурация здания

Однотрубная система отопления рациональна для небольших домов или отдельных этажей площадью до 100 м² на контур. Это не означает автоматическую пригодность схемы для любого дома такого размера. Значение имеет форма здания и длина кольца. Два дома одинаковой площади могут потребовать разной разводки: компактный прямоугольный объект и вытянутый дом с большим количеством помещений создают различную нагрузку на контур.

При последовательном подключении радиаторов теплоноситель остывает по мере продвижения. Первый прибор получает более горячий поток, последний — более холодный. Чем длиннее кольцо и чем больше в нём радиаторов, тем сильнее проявляется температурный перепад.

Двухтрубная система отопления снимает основной недостаток последовательного подключения. Каждый прибор подключается к подающей и обратной магистрали. Температура подачи для радиаторов выравнивается, а распределение расхода выполняется настройкой арматуры и гидравлической балансировкой.

Коллекторная схема подходит для разветвлённой системы с большим количеством отопительных приборов, несколькими этажами и отдельным регулированием помещений. От коллектора к каждому радиатору прокладывается отдельная пара труб. Количество трасс растёт, увеличиваются расход материалов, трудоёмкость монтажа и требования к размещению узла.

Этажность

Для одноэтажного дома проще организовать кольцевую или двухтрубную разводку. В двухэтажном здании появляются вертикальные стояки, межэтажные проходки и необходимость разделять контуры по этажам или функциональным зонам.

Гравитационная система в многоэтажном доме требует особенно точного проектирования. На движение теплоносителя влияют высота контура, уклоны, сечение труб и расположение источника тепла. Насосная схема предоставляет больше свободы по трассировке, но требует электропитания и корректной настройки оборудования.

Источник энергии

Газовый, электрический, твердотопливный котёл или другой источник тепла предъявляет разные требования к обвязке, температурному режиму и автоматике. Универсальной схемы подключения для всех источников нет.

Теплогенератор не работает отдельно от системы. В расчёт входят:

• требуемая тепловая мощность;
• температурный график подачи и обратки;
• объём теплоносителя;
• производительность циркуляционного насоса;
• допустимое сопротивление трубопроводов;
• тип отопительных приборов;
• возможность поэтажного и зонального регулирования.

Подбор только по площади даёт предварительное решение. Для рабочего проекта требуется теплотехнический и гидравлический расчёт. Без него нельзя достоверно определить мощность котла, сечение магистралей и настройки арматуры.

Схема системы отопления — это не рисунок расположения труб. Это способ распределения температуры и расхода теплоносителя по всему зданию.

Естественная и принудительная циркуляция

Самотёчная система

В гравитационной системе горячий теплоноситель поднимается, а остывший опускается и возвращается к источнику тепла. Движение обеспечивается разницей плотности воды. Насос в таком контуре не является основным элементом циркуляции.

Физика процесса ограничивает конструкцию. Трубы укладывают с уклоном 3–5%. Используют трубопроводы увеличенного диаметра. Трасса должна иметь минимальное количество резких поворотов и участков, где может скапливаться воздух. Источник тепла и основные элементы системы размещают с учётом высотных отметок.

У самотёчной схемы есть эксплуатационное преимущество: при отключении электричества циркуляция может сохраняться. Но это преимущество оплачивается габаритными трубами, ограниченной свободой прокладки и более сложной компоновкой помещений.

Гравитационная система плохо сочетается с длинными горизонтальными ветвями, малым диаметром труб и большим количеством регулирующей арматуры. Каждый дополнительный участок создаёт сопротивление. Если оно превышает доступный гравитационный напор, теплоноситель перестаёт двигаться с требуемым расходом.

Самотёчную схему не следует считать универсальной резервной системой для дома любой площади и этажности. В крупных зданиях и разветвлённых контурах обычно требуется насосное оборудование или комбинированное решение. Конкретный вариант определяют расчётом, а не принципом «насос можно поставить потом».

Принудительная циркуляция

В насосной системе движение теплоносителя создаёт циркуляционный насос. Это позволяет применять трубы меньшего диаметра, прокладывать трассы с меньшими ограничениями по уклону и организовывать отдельные ветви.

Но насос не исправляет ошибку в схеме. Если радиаторы подключены последовательно, он не устранит остывание теплоносителя к концу кольца. Если трубопровод имеет чрезмерное сопротивление, насос должен работать в тяжёлом режиме или не обеспечит расчётный расход. Если ветви не сбалансированы, ближайшие приборы получат избыток теплоносителя, а дальние останутся недогретыми.

Для насосной системы требуется:

1. Определить расход теплоносителя по тепловой нагрузке.

2. Рассчитать сопротивление каждого контура.

3. Подобрать насос по рабочей точке, а не только по максимальной производительности.

4. Предусмотреть удаление воздуха и слив теплоносителя.

5. Выполнить балансировку ветвей после заполнения системы.

6. Проверить работу автоматики в разных режимах нагрузки.

Однотрубная разводка: где работает «ленинградка»

Однотрубная схема отопления строится вокруг одного трубопровода. Радиаторы подключаются последовательно или через байпасный участок. Теплоноситель проходит через контур и постепенно остывает. В зависимости от конструкции часть потока может проходить через прибор, а часть — миновать его по обходной ветви.

Главное преимущество однотрубной схемы — простота контура. Трубопровода меньше, трасса выглядит компактнее, количество соединений ограничено. Для небольшого здания это может снизить трудоёмкость монтажа. Но снижение расхода материала нельзя считать полной экономией: схема требует правильного подбора радиаторов, арматуры и балансировки.

Физическое ограничение схемы

Первый радиатор получает теплоноситель с большей температурой. Следующий прибор работает уже с частично остывшим потоком. На последних участках температура снижается. Для компенсации приходится увеличивать площадь отопительных приборов, корректировать расход и применять регулирующие элементы.

Если радиаторы подключены без расчёта, возникают два противоположных результата:

• первые помещения перегреваются;
• дальние помещения остаются холодными;
• при перекрытии одного радиатора меняется работа остальных;
• регулирование отдельной комнаты нарушает распределение расхода по всему кольцу;
• после замены приборов меняется гидравлический режим всей ветви.

Поэтому однотрубная система требует не только последовательного соединения батарей. Нужны байпасы, запорная и регулирующая арматура, воздухоотводчики и расчёт диаметров. Точная конструкция зависит от количества приборов и способа прокладки.

Где однотрубная схема оправдана

«Ленинградка» эффективна для домов или отдельных этажей площадью до 100 м² на контур. Условие работает при компактной планировке и ограниченной длине ветви. Если дом вытянутый, имеет большое количество комнат или несколько удалённых крыльев, последовательное распределение тепла усложняется.

Однотрубная схема может применяться:

• в небольшом одноэтажном доме;
• на отдельном этаже с компактной планировкой;
• в хозяйственной постройке;
• в системе с ограниченным числом радиаторов;
• при реконструкции, когда прокладка второй магистрали невозможна.

Для двухэтажного дома с большим числом помещений однотрубная разводка становится компромиссом. Она может работать, но потребует более жёсткой настройки и не даст той же независимости регулирования, что двухтрубная или коллекторная система.

Двухтрубная схема как базовое решение

Двухтрубная система отопления имеет отдельную подающую и обратную магистраль. Радиаторы подключаются параллельно. Подача доставляет горячий теплоноситель к приборам, обратка собирает остывший поток и возвращает его к котлу или распределительному узлу.

Главное отличие от однотрубной схемы — равенство температуры подачи для всех радиаторов. Приборы не получают теплоноситель последовательно через предыдущие батареи. Расход по каждой ветви регулируется отдельно.

Это не означает, что все радиаторы автоматически будут работать одинаково. Параллельная схема устраняет последовательное остывание, но не отменяет гидравлику. Ближайший прибор может получить больше расхода из-за меньшего сопротивления трассы. Дальний прибор — меньше. Для устранения перекоса выполняют балансировку.

Варианты двухтрубной разводки

По расположению магистралей применяют верхнюю и нижнюю разводку. Подающая труба может проходить в верхней зоне здания, а обратная — ниже. Либо обе магистрали прокладывают в нижней части, под полом, в техническом подполье или вдоль стен.

Выбор зависит от конструкции дома:

• наличия чердака или технического этажа;
• способа отделки;
• расположения котельной;
• возможности скрытой прокладки;
• количества стояков;
• требований к доступу для обслуживания.

В двухэтажных зданиях подающую и обратную магистрали часто разделяют по этажам через стояки или распределительные узлы. При этом нужно предусмотреть компенсацию температурного расширения, проходки через перекрытия и доступ к запорной арматуре.

Сильные и слабые стороны

Двухтрубная схема требует больше труб, чем однотрубная. Но увеличение количества магистралей компенсируется более равномерным распределением тепла и понятным регулированием. Для частного дома средней площади это часто является рабочим компромиссом между стоимостью и управляемостью.

Параллельное подключение решает проблему последовательного остывания. Оно не решает проблему неправильного расхода. За это отвечает гидравлическая балансировка.

Коллекторная, или лучевая, схема

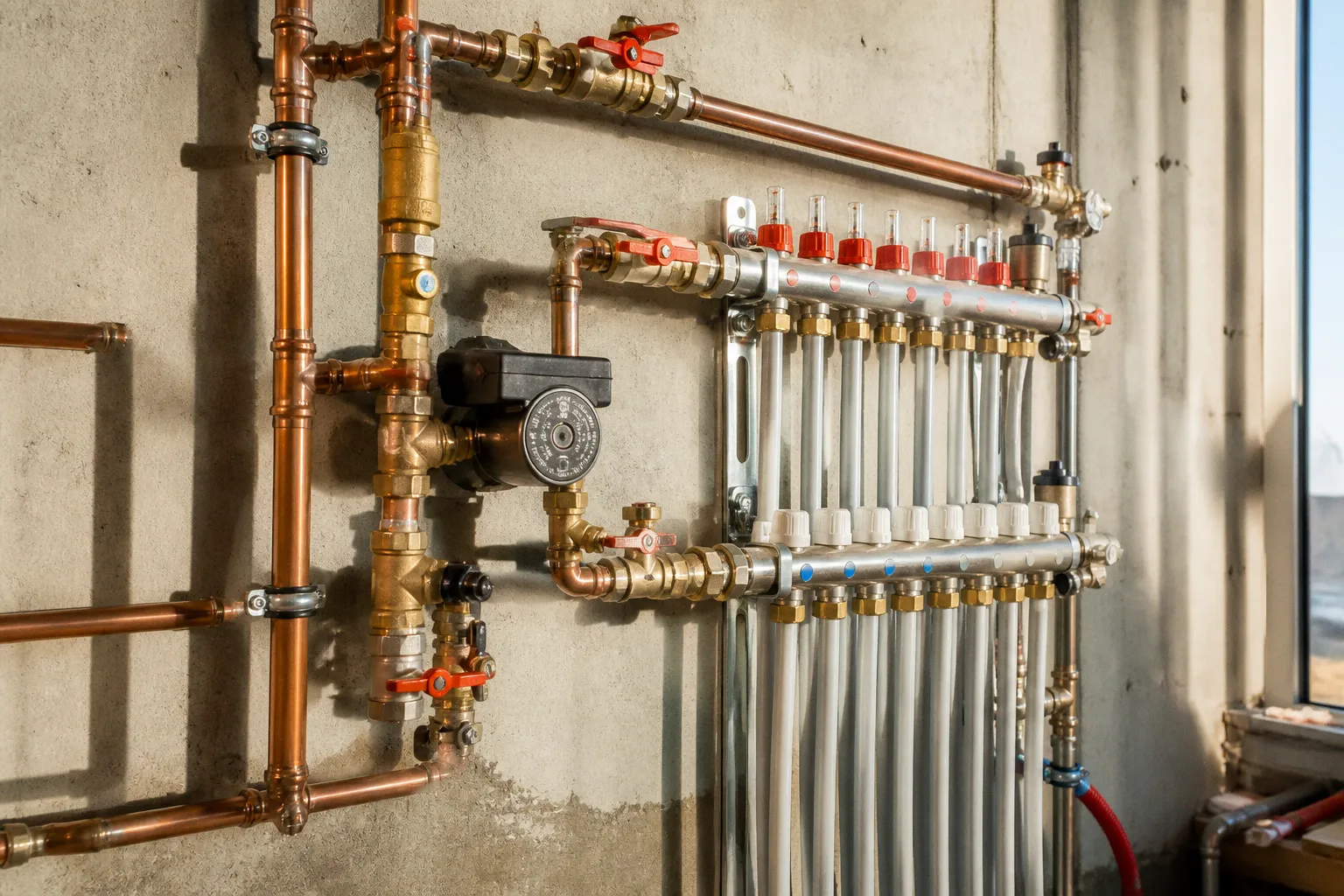

Коллекторная система отопления использует распределительный узел — коллектор. К нему подключаются отдельные контуры. От коллектора к каждому радиатору или группе приборов прокладывается собственная пара труб: подающая и обратная.

Такая схема увеличивает объём монтажа. Трассы приходится собирать, маркировать и защищать от повреждений. Коллекторный шкаф занимает место. Под каждую ветвь требуется запорная арматура, а при автоматическом регулировании — термостатические приводы и система управления.

Стоимость возрастает не только из-за длины труб. В состав системы входят:

• коллекторный блок;
• расходомеры или регулирующие элементы;
• запорные краны;
• воздухоотводчики;
• сливные узлы;
• шкаф или техническая ниша;
• трубная теплоизоляция;
• крепления и защитные гильзы;
• автоматика зонального регулирования.

Преимущество лучевой схемы

Каждая ветвь имеет независимый расход. Можно ограничить или увеличить подачу теплоносителя в отдельное помещение, не меняя работу остальных контуров. Это удобно при различной тепловой нагрузке комнат, разном графике использования помещений и объединении радиаторного отопления с тёплым полом.

Коллекторная схема позволяет разделить дом на зоны:

• жилые комнаты;
• санузлы;
• кухня;
• технические помещения;
• второй этаж;
• гостевая или редко используемая часть дома.

При правильной настройке автоматика регулирует мощность каждого прибора или контура отдельно. Но сама установка коллектора не создаёт автоматическое управление. Для этого нужны термостатические элементы, датчики, исполнительные механизмы и корректная настройка.

Где коллектор оправдан

Лучевая разводка рациональна в доме со сложной планировкой, несколькими этажами и большим количеством отопительных приборов. Она удобна при скрытой прокладке труб в стяжке или технических каналах. Все основные соединения сосредоточены в доступном коллекторном шкафу.

При этом нельзя укладывать соединения в стяжку без предусмотренного доступа и защиты. Протечка в скрытом узле разрушает отделку и усложняет поиск повреждения. Контуры маркируют по помещениям. Радиус изгиба труб, крепление и проходки выполняют по требованиям производителя применяемой трубной системы.

Коллектор не заменяет проект. Если длины контуров сильно различаются, расход необходимо выровнять. Если несколько ветвей проложены с разными диаметрами или большим количеством поворотов, сопротивление контуров будет различным. Настройка выполняется после монтажа и заполнения системы.

Схема разводки отопления и размещение труб

Даже правильно выбранный тип системы можно испортить монтажом. Основные повреждения возникают на узлах примыкания, проходках через стены и перекрытия, в местах соединений и возле отопительных приборов.

Узлы примыкания

Узел примыкания — соединение разных конструкций или элементов системы, где меняются условия работы. Для отопления это подключение радиатора, переход через перекрытие, соединение труб разных диаметров, вход в коллектор или котельное оборудование.

На каждом узле проверяют:

• направление подачи и обратки;
• доступность запорной арматуры;
• отсутствие механического натяжения трубы;
• возможность компенсации температурного расширения;
• защиту проходки;
• отсутствие контакта трубы с острыми кромками;
• соответствие фитингов материалу трубы.

Жёсткое защемление труб в строительной конструкции создаёт дополнительное напряжение при нагреве. Пластиковая труба расширяется, металлическая также меняет длину. Если расширению некуда уходить, появляются шум, смещение креплений и нагрузка на соединения.

Уклоны и удаление воздуха

Для самотёчной системы уклон труб составляет 3–5%. Он обеспечивает движение теплоносителя и помогает вытеснять воздух. Ошибки на небольшом участке могут сформировать воздушную пробку, которая остановит циркуляцию.

В насосной системе уклон не выполняет ту же роль в обеспечении движения, но воздух всё равно должен удаляться. Воздухоотводчики устанавливают в верхних точках, а слив — в нижних. Расположение узлов определяется фактической трассой, а не условной схемой на бумаге.

Трубопроводы не должны образовывать непредусмотренные карманы. Если участок приходится вести с изменением высоты, точку скопления воздуха оборудуют средствами удаления. После заполнения систему развоздушивают, проверяют давление и повторяют процедуру после первого прогрева.

Диаметры труб

В самотёчной системе применяют трубы увеличенного диаметра. Это снижает сопротивление и поддерживает движение теплоносителя. Уменьшение диаметра ради «аккуратной» прокладки способно остановить гравитационную циркуляцию.

В насосной системе диаметр выбирают по расходу, длине и сопротивлению контура. Большая труба не всегда улучшает работу: она увеличивает объём теплоносителя и расход материала. Слишком малая труба повышает скорость потока, шум и нагрузку на насос.

Диаметр нельзя назначать только по диаметру патрубка котла или радиатора. Патрубок оборудования и расчётный размер магистрали — разные параметры. Решение принимают по гидравлическому расчёту всей ветви.

Балансировка системы после монтажа

Гидравлическая балансировка распределяет расход теплоносителя между ветвями и приборами. Без неё система может быть собрана герметично и при этом работать неправильно.

Признаки нарушения баланса:

• ближние радиаторы перегреваются, дальние остаются холодными;
• отдельные помещения прогреваются только при полном открытии всех клапанов;
• при изменении положения одного крана меняется температура в других комнатах;
• насос работает с шумом;
• радиаторы прогреваются неравномерно по площади;
• температура подачи стабильна, но в помещениях наблюдается различие.

Балансировку выполняют по проектным расходам. Для этого используют регулирующие клапаны, балансировочные устройства или расходомеры на коллекторе. Регулировка «на ощупь» может дать временный результат, но не заменяет расчёт. Температура поверхности радиатора зависит не только от расхода, но и от режима работы котла, температуры в помещении и состояния воздуха в системе.

Порядок работ после монтажа:

1. Проверить соответствие фактической схемы проекту.

2. Выполнить промывку трубопроводов от строительного мусора.

3. Заполнить систему теплоносителем и удалить воздух.

4. Проверить герметичность соединений.

5. Запустить насос и проверить направление движения.

6. Прогреть систему до рабочего режима.

7. Настроить расход по ветвям и радиаторам.

8. Проверить работу термостатических клапанов и автоматики.

9. Повторить контроль после стабилизации температуры.

Промывка особенно нужна после реконструкции. Остатки герметика, стружка, окалина и монтажный мусор забивают фильтры, клапаны и узкие проходы радиаторов.

Как выбрать схему для типовых условий

Небольшой одноэтажный дом

Для компактного дома или отдельного этажа до 100 м² на контур может применяться однотрубная схема. Она требует ограниченного количества радиаторов и правильной организации байпасов. Если владелец хочет независимо менять температуру в каждой комнате, двухтрубная система даст более предсказуемый результат.

Дом средней площади с несколькими комнатами

Двухтрубная схема обычно удобнее. Подающая и обратная магистрали прокладываются по этажу или по периметру здания, радиаторы подключаются параллельно. Отдельные ветви можно оснащать регулировочной арматурой.

Такой вариант легче адаптировать к изменению планировки и замене радиаторов. При реконструкции это имеет значение: изменение одного прибора не должно нарушать работу всего кольца.

Двухэтажный дом

Для двух этажей выбирают двухтрубную или коллекторную разводку с разделением по этажам и зонам. Прокладка стояков требует проверки проходок через перекрытия. Все места пересечения конструкций защищают от механического воздействия и учитывают перемещение труб при нагреве.

Гравитационная схема возможна только при соблюдении условий по уклонам, диаметрам и высотным отметкам. В большинстве сложных планировок насосная циркуляция даёт больше возможностей для размещения оборудования.

Дом с радиаторами и тёплым полом

Радиаторные приборы и контуры тёплого пола работают с разными параметрами теплоносителя. Их нельзя бездумно объединять в одну ветвь. Тёплому полу требуется отдельный распределительный узел, регулирование расхода и поддержание подходящей температуры подачи.

Коллекторная схема позволяет разделить контуры и организовать зональное управление. Но смешение различных систем отопления требует отдельного расчёта гидравлики и температурных режимов.

Реконструкция существующего дома

В старом доме сначала обследуют действующую разводку. Определяют материал труб, реальный диаметр, состояние соединений, наличие засоров, расположение котла и радиаторов. Замена только радиаторов без проверки магистралей меняет сопротивление ветвей и может нарушить баланс.

Если старая однотрубная система работает по последовательному принципу, установка современных регулируемых радиаторов без байпасов способна перекрыть циркуляцию. При частичной реконструкции сохраняют гидравлическую логику существующего контура либо проектируют переход на новую схему целиком.

Что выбрать: алгоритм проектирования

Выбор схемы системы отопления выполняют в таком порядке:

1. Зафиксировать площадь каждого этажа и общую площадь дома.

2. Разделить помещения по назначению и режиму эксплуатации.

3. Определить источник тепла и его рабочие параметры.

4. Рассчитать тепловую нагрузку помещений.

5. Выбрать радиаторы, тёплый пол или комбинированное отопление.

6. Определить способ циркуляции — самотёчный или насосный.

7. Сравнить однотрубную, двухтрубную и коллекторную разводку.

8. Рассчитать диаметры, длины труб и сопротивление ветвей.

9. Разместить котельное оборудование, насосы, коллекторы, фильтры и воздухоотводчики.

10. Предусмотреть доступ к арматуре и возможность слива теплоносителя.

11. Выполнить монтаж с фиксацией скрытых трасс до закрытия конструкций.

12. Провести опрессовку, промывку, заполнение, развоздушивание и балансировку.

Результатом должна быть не только принципиальная схема, но и рабочая документация: планы трасс, узлы подключения, спецификация материалов, параметры оборудования и порядок пусконаладки.

Контроль подрядчика: жёсткий чек-лист

Перед закрытием труб стяжкой, облицовкой или коробом проверяют:

• тип схемы соответствует проекту;
• подающая и обратная магистрали не перепутаны;
• однотрубные радиаторы имеют предусмотренные байпасы;
• диаметры труб соответствуют расчёту;
• самотёчные участки уложены с уклоном 3–5%;
• трубы не пережаты крепежом;
• проходки через стены и перекрытия защищены гильзами;
• соединения не спрятаны без доступа, если система этого не допускает;
• коллекторные контуры промаркированы;
• на коллекторе предусмотрены регулировочные элементы;
• в верхних точках установлены средства удаления воздуха;
• в нижних точках предусмотрен слив;
• насос установлен с правильным направлением движения;
• перед насосом и чувствительной арматурой предусмотрена фильтрация;
• радиаторы подключены согласно проекту;
• система промыта после монтажа;
• выполнена проверка герметичности;
• проведена балансировка ветвей;
• результаты пусконаладки зафиксированы.

Схема отопления частного дома выбирается по физике движения теплоносителя, а не по внешней простоте разводки. Однотрубный контур применяют в ограниченной области — прежде всего в небольших домах и на компактных этажах до 100 м². Двухтрубная система обеспечивает более равномерную температуру подачи и подходит для большинства домов средней площади. Коллекторная разводка оправдана там, где требуется независимое управление зонами, этажами и отдельными приборами.

Нарушение уклонов, уменьшение диаметров и отказ от балансировки не компенсируются дорогим котлом или мощным насосом. Рабочее отопление создаёт не один удачный компонент, а согласованный контур: тепловой расчёт, корректная схема, рассчитанные трубопроводы, доступная арматура и обязательная пусконаладка.
