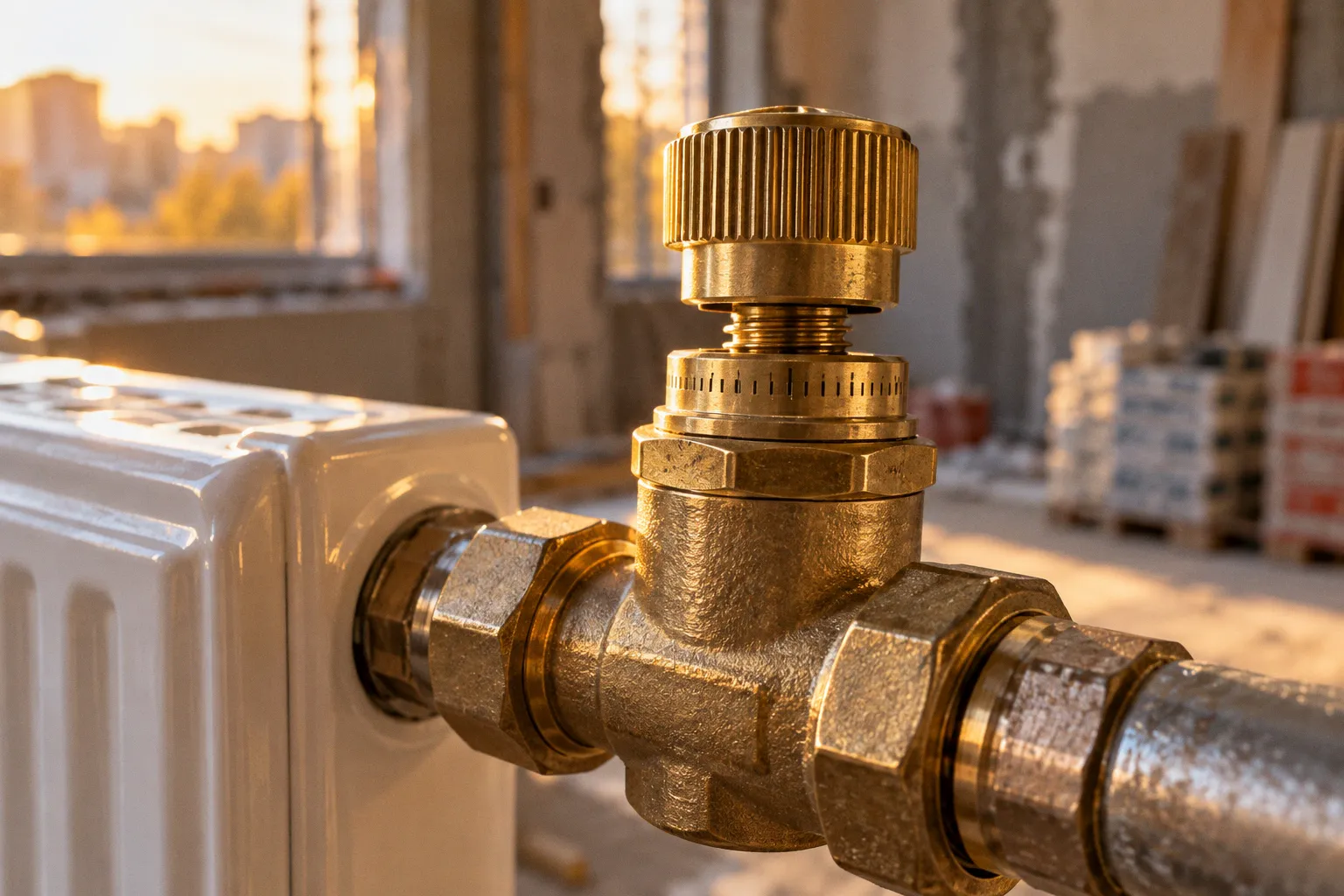

Балансировка радиаторов отопления: гидравлическая настройка системы
Один радиатор горячий, второй еле тёплый, а третий шумит, будто в нём поселился маленький чайник. Такая картина обычно говорит о том, что теплоноситель распределяется по системе неравномерно.
Ближним к котлу приборам может доставаться слишком много воды, дальним — слишком мало. Балансировка помогает распределить расход так, чтобы каждый радиатор получал количество теплоносителя, необходимое для обогрева своей комнаты.
Настройка начинается не с поворота клапана, а с понимания системы. Нужно выяснить, что именно мешает нормальной циркуляции, определить требуемый расход и проверить, подходят ли установленные клапаны для точной регулировки. Иначе попытка исправить один холодный радиатор может обернуться шумом в другом.
Зачем балансировать радиаторы: физика, которая прячется в трубах
Вода движется по пути наименьшего гидравлического сопротивления. Ближний к котлу радиатор часто подключён к более короткому участку труб, дальний — к длинному, с поворотами и тройниками. Если сопротивления не согласованы, теплоноситель охотнее проходит через удобные для него участки. Ближние приборы получают избыток расхода, дальние недополучают.
На практике это выглядит знакомо: в одной комнате жарко, в другой прохладно, хотя котёл работает и трубы нагреты. В радиаторе возле насоса может появиться шум, особенно когда поток с высокой скоростью проходит через узкий проход клапана. Однако эти признаки ещё не доказывают, что причина именно в балансировке. Похожую картину дают воздух в системе, загрязнённый фильтр, неисправный насос, неправильное подключение радиатора или недостаточная теплоотдача прибора.
Гидравлическая балансировка радиаторов отопления означает настройку расходов по контурам и приборам с учётом тепловой нагрузки и характеристик системы. Цель не в том, чтобы все батареи стали одинаково горячими на ощупь. Радиаторы могут иметь разную мощность, а комнаты — разные теплопотери. Нужно обеспечить каждому прибору условия, при которых он сможет отдавать требуемое количество тепла.
Настройка «на глаз» может временно изменить ощущения в комнате. Балансировка начинается там, где известны причины проблемы и понятно, какой расход нужен прибору.
Нормативная база: от prEN 14336 до EN 14336
Для монтажа и ввода водяных систем отопления в эксплуатацию в европейской практике используют EN 14336. Проект стандарта prEN 14336:2021 описывал, в частности, два подхода к гидравлической балансировке: заранее рассчитать настройки устройств по проектным данным либо регулировать клапаны по измеренному расходу. Эти методы совместимы. Расчёт даёт исходные настройки, а измерения позволяют проверить, как система работает после монтажа.
При работе по европейским требованиям ориентируются на действующую редакцию стандарта, а не воспринимают проект prEN как окончательный документ. Сам стандарт не заменяет проект и не подсказывает универсальные позиции клапанов для любого дома. Настройки зависят от схемы, мощности радиаторов, расхода, располагаемого перепада давления и характеристик конкретной арматуры.
Перед регулировкой система должна быть готова к пусконаладочным работам:
- контуры заполнены теплоносителем, воздух удалён из радиаторов и высоких точек;
- насос и регулирующая арматура исправны и установлены в рабочее положение;
- фильтры чистые, запорные устройства открыты там, где это предусмотрено схемой;
- балансировочные клапаны доступны для настройки, их маркировка и документация соответствуют установленной модели.
Воздух в приборе, забитый фильтр или закрытый клапан искажают картину циркуляции. Сначала устраняют эти причины, затем оценивают распределение расхода. Иначе можно настроить клапаны под неисправную систему, а после ремонта получить новый дисбаланс.
Подготовка системы к пусконаладке
Заполнять систему лучше постепенно, одновременно удаляя воздух через краны Маевского и автоматические воздухоотводчики. После заполнения нужно проверить давление и убедиться, что теплоноситель проходит через все контуры. Если часть радиатора остаётся холодной, это может быть воздушная пробка, но возможны и другие причины: загрязнение, ошибка подключения или недостаточный расход.
Затем проверяют насос. Его режим должен соответствовать гидравлическому сопротивлению системы и расчётному расходу. Слишком слабый насос не обеспечит циркуляцию в дальних ветвях. Избыточный напор может усилить шум на клапанах, особенно когда термостатические головки прикрываются и проходное сечение уменьшается. Самостоятельно менять режим насоса стоит с учётом его инструкции и схемы системы: максимальная скорость не всегда означает лучший обогрев.
Отдельно осматривают арматуру. Балансировочный клапан и обычный шаровый кран не взаимозаменяемы: первый рассчитан на настройку и, в зависимости от модели, измерение расхода или перепада давления; второй предназначен прежде всего для перекрытия потока. Точное положение ручки шарового крана не даёт надёжной настройки. У балансировочных клапанов характеристики и шкалы отличаются у разных производителей, поэтому преднастройку выбирают по документации именно установленной модели.
Если в доме меняли радиаторы, утепляли стены, добавляли контур или меняли насос, старые положения клапанов могут уже не соответствовать изменившейся системе. После таких работ балансировку проверяют заново.
Расчёт расхода теплоносителя и настройка клапанов
Чтобы настроить клапан, нужно знать требуемый расход через радиатор и понимать, какое сопротивление создаёт клапан в выбранном положении. Расчётный расход зависит от тепловой мощности прибора и температурного перепада теплоносителя между подачей и обраткой. Чем больше требуемая мощность радиатора и меньше этот перепад, тем больший расход обычно нужен.
Мощность берут из проекта или паспорта радиатора, но её нельзя рассматривать отдельно от температурного графика. Значение теплоотдачи в паспорте указано для определённых условий. Если фактические температуры подачи и обратки отличаются, реальная мощность также будет другой. На расчёт влияют теплопотери комнаты, тип подключения и режим работы котла.
Расчёт расхода теплоносителя для радиатора можно выполнить по тепловой мощности и разнице температур подачи и обратки. Для перевода мощности в массовый или объёмный расход используют теплоёмкость и плотность теплоносителя. Если в системе незамерзающая жидкость, её свойства отличаются от свойств воды, и расчёт нужно делать с учётом состава теплоносителя. После определения требуемого расхода по таблицам или программам производителя подбирают преднастройку клапана.
Универсальной таблицы, которая подойдёт для всех радиаторов и клапанов, нет. Одинаковая цифра на шкале у устройств разных моделей не обязательно означает одинаковый расход. Производители, в том числе Danfoss, публикуют собственные характеристики и инструменты подбора. Для расчётной настройки нужны как минимум:
| Параметр | Для чего нужен | Где искать |
|---|---|---|
| Тепловая мощность радиатора | Определяет тепловую нагрузку прибора | Проект, паспорт радиатора |
| Температуры подачи и обратки | Задают температурный перепад для расчёта расхода | Проект, настройки котла, измерения |
| Требуемый расход | Показывает, сколько теплоносителя должно проходить через прибор | Гидравлический расчёт |
| Перепад давления на клапане | Помогает выбрать настройку по характеристике клапана | Проект, измерения, данные системы |
| Характеристика клапана | Связывает положение настройки с расходом и сопротивлением | Документация производителя |
Термостатический клапан управляет поступлением теплоносителя в зависимости от температуры помещения. Его преднастройка ограничивает возможный расход, а термоголовка регулирует подачу в текущем режиме. Если распределение расходов изначально не настроено, закрытие клапана в одной комнате способно заметно изменить перепад давления и работу остальных приборов. В результате появляются шум или перепады температуры.
Если проекта нет
Когда проект утерян или систему собирали без расчёта, точную настройку по одной температуре радиатора получить нельзя. Можно восстановить исходные данные и оценить систему последовательно:
1. Определить теплопотери помещений. Площадь и высота потолков дают только грубую оценку; имеют значение окна, утепление, наружные стены и вентиляция.
2. Проверить мощность установленных радиаторов и условия, для которых она указана.
3. Зафиксировать фактические температуры подачи и обратки при устойчивой работе системы.
4. Рассчитать требуемый расход по тепловой нагрузке и температурному перепаду.
5. Найти характеристики клапанов и установить преднастройки по документации производителя.
6. Проверить результат по измерениям, если есть подходящий расходомер или измерительный прибор.
Без данных о теплопотерях, режимах системы и характеристиках арматуры это остаётся приближённой оценкой. Для простой системы она помогает понять направление настройки, но не заменяет полноценный гидравлический расчёт. Если установленный клапан не имеет понятной шкалы или доступа для измерений, точная наладка может потребовать специалиста.
Статическая и динамическая регулировка в частном доме
При статической балансировке расход ограничивают преднастройками клапанов и балансировочными устройствами. Система настраивается для заданного режима, а термостатические головки затем меняют подачу в зависимости от температуры комнат. Такой подход часто подходит небольшому частному дому с несколькими радиаторами и понятной схемой, если насос и арматура подобраны правильно.
Динамическая балансировка учитывает, что нагрузка меняется. Когда термостатический клапан прикрывается, меняется распределение перепада давления. Автоматические регуляторы и балансировочные устройства помогают удерживать нужные условия в контурах при изменении расходов. Это особенно полезно в системах с несколькими ветвями, заметно различающимися по длине и нагрузке, или с множеством термостатических клапанов. В небольшом доме динамические устройства не всегда нужны: решение зависит от схемы и поведения системы, а не от самого факта наличия радиаторов.
| Подход | Как работает | Когда уместен |
|---|---|---|
| Статическая настройка | Расходы задают преднастройками при выбранном режиме системы | Ветви и нагрузки относительно простые, система работает предсказуемо |
| Динамическая регулировка | Устройства реагируют на изменения расхода или перепада давления | Нагрузка часто меняется, контуры отличаются по гидравлическому сопротивлению |
В частном доме с двумя контурами и несколькими радиаторами статическая настройка с исправными термостатическими клапанами часто оказывается достаточной. Если один контур постоянно забирает большую часть расхода или шум появляется при закрытии термоголовок, стоит проверить насос, схему и перепады давления. Иногда проблему решает корректировка режима насоса или преднастроек, иногда требуется динамический регулятор.
Например, радиаторы второго этажа могут прогреваться медленнее, чем приборы первого, если ветви отличаются по длине и сопротивлению. Но прежде чем устанавливать дополнительные клапаны, нужно проверить, нет ли воздуха, загрязнения фильтра или закрытой арматуры. В системе, где радиаторы сочетаются с тёплым полом, контуры могут требовать разного температурного режима и собственного регулирования. Простое прикрытие ближайших радиаторов в такой схеме не заменяет настройку коллекторного узла и смесительного оборудования.
Как оценить результат без измерительных приборов
Без расходомера нельзя подтвердить точное значение расхода, но можно заметить явные отклонения. Систему выводят на устойчивый режим, проверяют, как прогреваются комнаты, и сравнивают температуру подачи и обратки на приборах. Инфракрасный термометр удобнее для оценки поверхности радиатора, однако показания зависят от материала и покрытия, поэтому сравнивать лучше точки на одинаковых участках.
Температура радиатора сама по себе не говорит, что настройка верна. Прибор может быть горячим из-за слишком большого расхода, а может оставаться прохладным из-за низкой температуры подачи, воздуха, засора или особенностей подключения. Если после удаления воздуха и проверки фильтров дальний радиатор всё равно недогревает, а ближний шумит, это повод оценить распределение расхода и работу насоса.
Менять настройки следует небольшими шагами, фиксируя исходное положение клапана. После каждого изменения нужно дать системе стабилизироваться и проверить, что произошло не только с одним радиатором, но и с остальными. Одновременный поворот нескольких клапанов затрудняет поиск причины: если стало хуже, непонятно, какое действие повлияло на результат.
Что чаще всего мешает настройке
Ошибки обычно связаны с тем, что пытаются исправить клапанами неисправность другого узла или выставляют настройки без исходных данных.
- Воздух не удалён, поэтому циркуляция по прибору остаётся неполной.
- На всех радиаторах установлена одинаковая преднастройка, хотя их мощности, расположение и сопротивление ветвей различаются.
- Клапан подбирают по диаметру трубы, не сверяя его пропускную способность и характеристики с расчётом.
- Шаровый кран используют для точной регулировки, хотя он не рассчитан на повторяемую настройку расхода.
- Клапан сильно прикрывают, добиваясь тишины в одном месте, но увеличивая сопротивление и меняя распределение потока в других ветвях.
- Фильтр оставляют загрязнённым, хотя он может ограничивать циркуляцию и искажать результаты настройки.
Если после регулировки проблема возвращается, стоит искать причину в работе всей системы: настройка одного радиатора не исправит неверно подобранный насос или загрязнённый фильтр.
Балансировка нужна не только после монтажа. Её проверяют, когда меняют насос, радиаторы, трубы или схему контуров. А вот регулярное вмешательство без повода не требуется: достаточно следить за равномерностью прогрева и возвращаться к настройкам после изменений в системе.
Гидравлический расчёт отвечает на вопрос, сколько теплоносителя требуется каждому радиатору. Настройка клапанов переносит этот расчёт в работающую систему, а проверка помогает убедиться, что ей не мешают воздух, загрязнение или неисправность насоса. В простом доме часть работы можно выполнить самостоятельно, если известны характеристики оборудования и есть возможность наблюдать за результатом. Когда этих данных нет, поворот клапана остаётся пробой, а не расчётом.
