СП вентиляция и кондиционирование: базовые нормы для частного дома
Вентиляцию частного дома часто начинают обсуждать, когда в спальне становится душно, на окнах появляется конденсат, а в ванной долго держится сырость. Эти признаки не всегда говорят о неисправности оборудования.
Иногда система не рассчитана на реальную планировку и число жильцов, иногда приток и вытяжка изначально не были сбалансированы.
Основные ориентиры для частного дома задают СП 60.13330.2020 и СП 55.13330.2016. Требования к параметрам микроклимата жилых помещений описывает ГОСТ 30494. Нормы помогают определить расходы воздуха и ограничения для оборудования, но сами по себе не заменяют проект. Один и тот же расход по-разному ведёт себя в коротком прямом канале и в сети с поворотами, фильтрами и длинными ответвлениями.
Нормативные показатели воздухообмена: расчёт по людям и площади
В жилых комнатах расчёт ведут с учётом площади и числа людей. Если на человека приходится больше 20 м², ориентир составляет 30 м³/ч на человека. Если площадь на человека меньше 20 м², применяют показатель 3 м³/ч на каждый квадратный метр жилой площади. Для жилой зоны также учитывают кратность воздухообмена не менее 0,35 ч⁻¹.
Эти показатели нельзя механически складывать или выбирать между ними на глаз. Сначала определяют, какое условие относится к помещению, затем рассчитывают расход по нему и сопоставляют результат с другими требованиями проекта.
Возьмём спальню площадью 14 м², где спят два человека. На каждого приходится 7 м², то есть меньше 20 м². Для этого условия расчётный расход составит 14 × 3 = 42 м³/ч. Показатель 30 м³/ч на человека здесь не применяют: он относится к обеспеченности площадью свыше 20 м² на человека.
Кратность проверяют отдельно. Она показывает, сколько объёмов помещения проходит через систему за час. Расход в кубометрах в час получают, умножая объём комнаты на принятую кратность. Если спальня или гостиная просторная, проверка по кратности может повлиять на итоговый проектный расход. Важно учитывать объём помещения, а не только его площадь.
Сначала определите, какая норма относится к комнате по обеспеченности площадью, затем проверьте кратность. Так расчёт не превращается в выбор самой большой цифры из несопоставимых условий.
В типовой схеме приток организуют в жилых комнатах, а удаление воздуха предусматривают в кухне и санузлах. Воздух движется из более чистых зон в более загрязнённые через коридоры, переточные решётки или зазоры под дверями. Если путь для перетока не предусмотрен, одной производительности приточного оборудования недостаточно: воздуху будет трудно пройти к вытяжным точкам.
Что учитывать при проектировании системы вентиляции частного дома
Расходы нужно свести в общую схему. Если приток в спальни и гостиные не согласован с вытяжкой из кухни и санузлов, давление в помещениях сместится. Возможны подсос воздуха через щели, перенос запахов между зонами и нестабильная работа вытяжных каналов.
При проектировании полезно сразу зафиксировать:
- площадь и объём каждой жилой комнаты;
- количество людей, на которое рассчитано помещение;
- расчётный приток в спальни и общие комнаты;
- расходы вытяжки из кухни, ванной и туалета;
- путь перетока воздуха между комнатами;
- сопротивление фильтров, клапанов, шумоглушителей и участков воздуховодов.
Это не ведомость для галочки. Если дверь спальни плотно прилегает к полу, а переточной решётки нет, приток может оказаться ниже расчётного. Вытяжной вентилятор при этом не обязательно неисправен. Система просто не получает воздух, который должна удалить.
Вытяжка в кухне и санузлах
В кухне и санузле удаляют влагу, запахи и загрязнения, поэтому эти помещения включают в вытяжную часть схемы. Расход для кухни зависит от типа плиты. Для электрической плиты в расчётных материалах встречается ориентир не менее 60 м³/ч, для газовой — 90–100 м³/ч. Эти значения нужно сверять с применимыми положениями нормативов и проектным решением, особенно если в доме установлено газоиспользующее оборудование.
В санузле расход подбирают отдельно для каждого помещения. Для ванной, душевой или отдельного туалета используют ориентир не менее 25 м³/ч, для совмещённого санузла — около 50 м³/ч. При выборе вентилятора важна не только заявленная производительность, но и сопротивление сети. На свободном выходе прибор может обеспечивать нужный расход, а после подключения к длинному каналу, решётке и обратному клапану фактический показатель снизится.
Кухонная вытяжка над плитой и общеобменная вентиляция решают разные задачи. Первая улавливает загрязнения непосредственно над варочной поверхностью, если правильно подобрана и подключена. Вторая обновляет воздух в помещении в целом. Подмена одного устройства другим оставляет слабое место: вытяжка над плитой не обеспечивает организованный приток, а общий вытяжной канал не всегда эффективно захватывает пар и запахи у источника.
Каналы из разных помещений нельзя объединять без проверки проектного решения. При неверной схеме воздух может перетекать между кухней, ванной и туалетом. Обратные клапаны способны ограничить нежелательный переток, но не исправляют устройство системы целиком. Имеют значение сечение каналов, направление движения воздуха, доступ для обслуживания и совместимость оборудования.
Для устойчивой вытяжки нужен приток. Если дом герметичный, а окна закрыты, вентилятор будет пытаться удалить больше воздуха, чем поступает в помещение. Расход упадёт, двери могут закрываться с усилием, а воздух начнёт искать путь через непредусмотренные щели. Приточные клапаны, оконные устройства или механическая приточная система должны быть согласованы с вытяжкой, а не добавлены постфактум.
Режимы работы: эксплуатация и консервация дома
Вентиляцию проектируют не только для времени, когда все жильцы дома и ведут обычный быт. Нужны сценарии для ночного режима, временного отсутствия и нерегулярного использования здания. Для нерабочего режима в исходных данных приведён ориентир по кратности 0,2 ч⁻¹. Он допускает снижение воздухообмена, но не означает, что систему достаточно просто отключить.
Даже в пустом доме остаются строительные материалы, мебель, отделка и остаточная влага. При остывании здания меняется поведение воздуха, естественная тяга может ослабнуть, а на холодных поверхностях повышается риск конденсации. Поэтому режим отсутствия увязывают с отоплением, защитой оборудования от замерзания и фактическими условиями эксплуатации.
Практично предусмотреть управление расходом: базовый режим для ночи или отсутствия и рабочий режим при повышенной нагрузке. Переключение не должно превращать вентиляцию в систему с одним громким максимальным режимом. Тихая работа зависит от правильно подобранных каналов, вентилятора и автоматики, а не только от снижения оборотов.
Кондиционирование решает другую задачу. Оно регулирует температуру и, в зависимости от типа оборудования, влажность, но обычный бытовой кондиционер не заменяет подачу наружного воздуха. Если в доме установлены только кондиционеры, в комнатах может быть прохладно, но потребность в воздухообмене останется. При проектировании кондиционирования жилых зданий внутренние блоки согласуют с вентиляцией, отводом конденсата, размещением наружных блоков и режимом отопления.
Когда дом надолго оставляют без отопления, системе нужен отдельный сценарий консервации. Каналы и оборудование не следует перекрывать наугад. Нужно учитывать положение заслонок, защиту водяных компонентов, состояние фильтров и вероятность поступления наружного воздуха. Для конкретного дома решение зависит от состава установки и инструкций производителей оборудования.
Выброс воздуха на фасаде и кровле

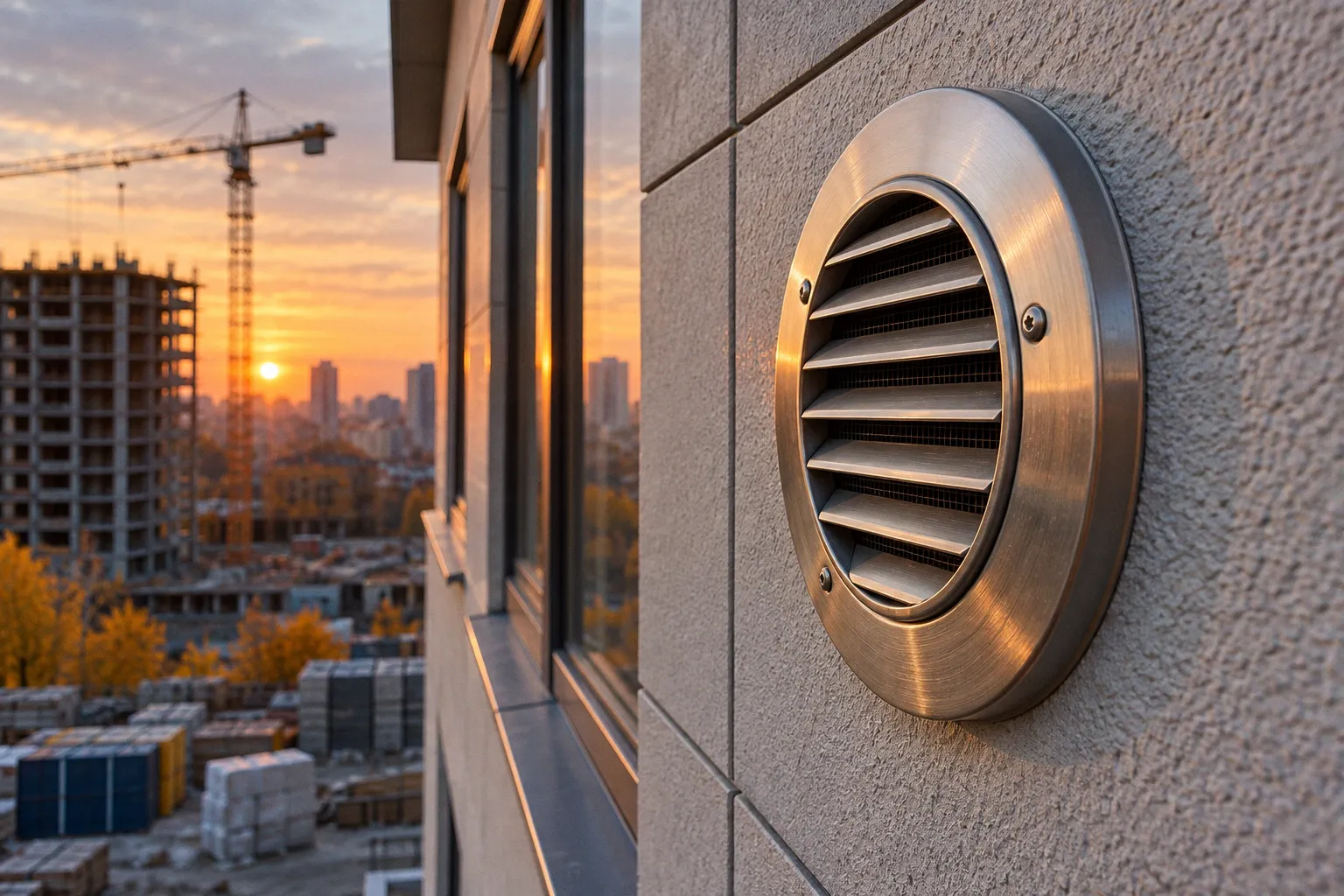

Вытяжной воздух не должен сразу возвращаться в помещение через окно или попадать в приточный канал. При размещении отверстий на фасаде учитывают взаимное положение выброса, притока, окон и дверей. В исходных данных приведены ориентиры: не менее 2 м между приточным и вытяжным отверстиями на одной стене, скорость в живом сечении фасадного выбросного устройства не выше 2,5 м/с. Эти требования проверяют для конкретной конфигурации фасада и применимых норм.
Само расстояние не гарантирует отсутствия перетока. На движение воздуха влияют ветер, выступы фасада, балконы, козырьки и расположение окон. Поэтому проектировщик оценивает не только цифру на плане, но и положение выброса относительно открывающихся створок и зон, где бывают люди.
При выбросе через кровлю важны высота и положение оголовка относительно крыши и соседних элементов. Для помещений с газоиспользующим оборудованием нельзя смешивать требования к дымовым и вентиляционным каналам: удаление продуктов сгорания и общеобменная вентиляция решают разные задачи. Высоту оголовка выбирают с учётом типа оборудования, конструкции кровли и требований к конкретной системе. Универсальное значение нельзя переносить на любой канал.
Фасадные терминалы и кровельные оголовки должны оставаться доступными для осмотра и очистки. Если зимой отверстие заносит снегом или его перекрывают листья и пыль, расчётные параметры уже не будут обеспечены. На кровле также учитывают риск попадания осадков и необходимость отвода конденсата там, где он может образоваться.
Технические ограничения механической системы
В механической вентиляции расход зависит не только от мощности вентилятора. На него влияют диаметр и длина воздуховодов, число поворотов, местные сопротивления, фильтры, клапаны и решётки. Если выбрать оборудование только по показателю свободной подачи, в собранной сети оно может не обеспечить проектный воздухообмен.
Скорость воздуха влияет на шум и габариты системы. При высокой скорости растут аэродинамические шумы и потери давления. При низкой могут потребоваться воздуховоды большего сечения, которые сложнее разместить в перекрытиях и потолках. Диапазон 2–4 м/с можно использовать как предварительный инженерный ориентир для приточных решёток, но не как норму скорости в магистральных воздуховодах. Скорость в каналах и ответвлениях определяют расчётом с учётом схемы сети, располагаемого пространства и требований к акустическому комфорту.
Шум особенно заметен в спальнях и детских. Его источником может быть вентилятор, вибрация корпуса, высокая скорость потока или неверно выбранная решётка. Шумоглушитель помогает, если соответствует системе и установлен в подходящем месте. Монтаж вентилятора без виброизоляции способен передавать звук на конструкции дома, даже если оборудование само по себе не относится к шумным.
При наладке проверяют фактические расходы на решётках и сопоставляют их с проектными. В исходных данных приведён допуск ±10%; его применяют в соответствии с нормативными требованиями и методикой приёмки конкретной системы. Измерения проводят приборами, результаты фиксируют в документах. Ощущение рукой у решётки не показывает, соответствует ли расход расчётному.
Проектирование систем вентиляции и кондиционирования лучше вести одновременно с планировкой инженерных трасс. Тогда проще разместить воздуховоды, предусмотреть ревизионный доступ, согласовать наружные блоки кондиционеров и избежать пересечений с балками и другими коммуникациями. Если оставить эти вопросы на этап отделки, инженерное решение придётся подгонять под уже готовые ограничения.
Рабочая вентиляция складывается из связанных частей: расчётного притока, свободного перетока, вытяжки и правильно размещённого выброса. Если убрать одну из них, одной заменой вентилятора систему не исправить.
Нормативы дают исходные ориентиры, но хороший проект начинается с плана помещений и понятного сценария жизни дома. Для каждой комнаты определяют расчётный расход, для кухни и санузлов задают вытяжку, затем проверяют пути перетока и сопротивление сети. Кондиционирование дополняет эту схему, но не подменяет вентиляцию. Такая последовательность помогает получить систему, которая работает тихо и предсказуемо, а не только убедительно выглядит в спецификации.
