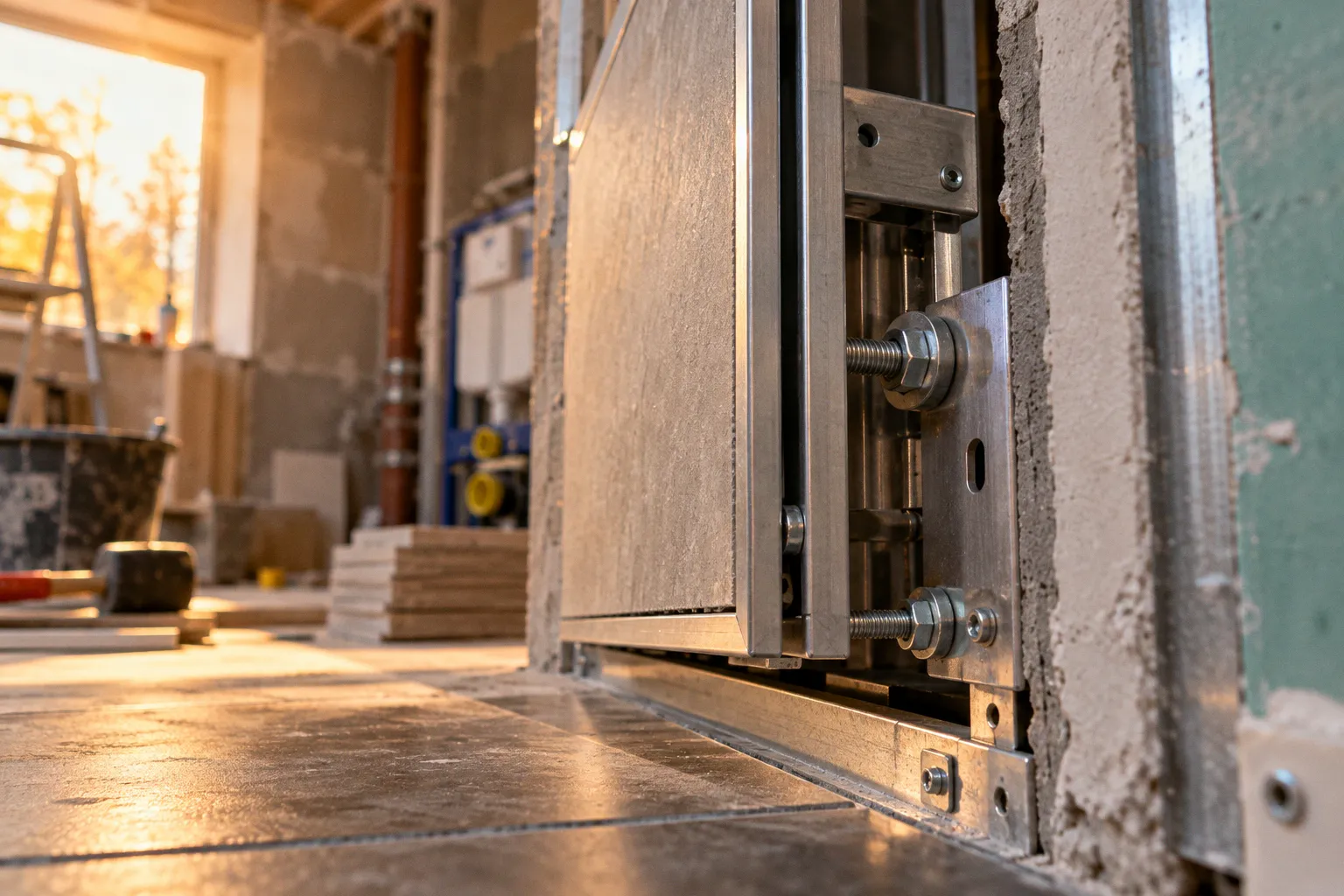

Скрытый люк под плитку: пошаговая инструкция по монтажу в короб

Рама не входит, створка оказывается меньше удобного доступа к коммуникациям, а плиточная раскладка заставляет срезать облицовку по узким полосам. Исправление требует разбирать уже выполненную отделку.

Монтаж скрытого люка под плитку пошагово начинается с обратного порядка: выбирают люк, учитывают его раму и облицовку, затем проектируют проём и каркас. При такой последовательности проще сохранить плоскость стены, обеспечить открывание дверцы и не перегрузить её плиткой.

1. Подберите люк до сборки короба

Скрытый люк состоит из рамы, подвижной дверцы и механизма открывания. После облицовки плиткой дверца должна оставаться доступной для обслуживания коммуникаций. Для нажимной модели открывание начинается с нажатия на створку; у конкретных изделий устройство петель, защёлок и регулировок различается.

До разметки короба определите, что именно должно проходить через люк: рука для доступа к вентилю, инструмент для обслуживания соединений или оборудование для замены. Ориентируйтесь на габариты коммуникаций и операций, а не только на ширину самого сантехнического узла. Маленькое окно может формально открываться, но не обеспечивать нормальный доступ к расположенной за ним арматуре.

Затем сопоставьте размер дверцы с раскладкой плитки. Если швы плитки на стене проходят рядом с рамой или пересекают её, подрезка может усложнить облицовку и визуально подчеркнуть контур люка. Решение принимают на этапе раскладки: положение рамы согласуют с целыми плитками, швами и требуемой шириной проёма.

У разных изделий отличаются монтажные размеры и условия облицовки. Эти параметры нельзя переносить с одной модели на другую. Например, для «Железяка Mini» в паспорте указан проём на 3–5 мм больше посадочного размера рамы. Это значение относится к конкретному люку. Для другого изделия зазор нужно брать из его инструкции.

При выборе и разметке зафиксируйте в рабочей схеме:

• посадочный размер рамы и требуемый размер проёма;
• направление открывания и положение петель;
• толщину плитки и клеевого слоя;
• границы плиток на дверце и вокруг неё;
• доступ к трубам и арматуре за коробом;
• способ крепления рамы к подготовленному проёму.

Проверка этих параметров до монтажа каркаса экономит отделку. Если модель люка меняется после устройства короба, размеры проёма и положение элементов каркаса могут перестать соответствовать раме.

2. Подготовьте короб и геометрически правильный проём

Каркас сантехнического короба обычно собирают из металлических профилей. Проём под люк формируют в каркасе и обшивке так, чтобы его грани имели достаточную жёсткость для крепления рамы. Точное расположение профилей, закладных и крепежа зависит от конструкции короба и требований выбранного изделия. Универсальный шаг профилей или единое количество креплений для всех люков здесь задавать нельзя.

При проектировании короба учитывают не только наружный размер рамы. В расчёт включают толщину будущей обшивки, подготовку стены под облицовку, слой клея и саму плитку. Рама должна оказаться в плоскости готовой поверхности, предусмотренной для облицовки. Если поставить её заподлицо с неподготовленной конструкцией, а затем добавить слои обшивки и отделки, дверца окажется утопленной относительно стены или выступит над ней.

Каркас вокруг проёма должен сохранять форму при закреплении рамы и при открывании дверцы. Люк не стоит крепить к случайному участку листовой обшивки, если конструкция не обеспечивает надёжного основания в местах крепления. Схему опирания и крепежа определяют по документации люка и проекту короба. Монтажная пена не заменяет предусмотренное крепление и не является универсальным способом фиксации рамы.

Перед установкой очистите проём от выступов и проверьте его грани. В паспорте «Железяка Mini» отдельно указаны твёрдость проёма и геометрически правильные стороны. Эти условия важны для конкретной модели, но практический смысл общий: рама должна опираться на стабильное основание, а её положение нельзя компенсировать случайными перекосами.

Размер и плоскость проёма задают до облицовки. Плитка не исправит перекошенную раму и не усилит слабое основание.

Для подготовки проёма последовательно выполните следующие операции:

1. Перенесите размеры выбранной модели на короб. Используйте посадочные размеры рамы и указания производителя по размеру проёма. Не заменяйте их номинальной шириной дверцы.

2. Согласуйте проём с раскладкой. Проверьте, где пройдут плиточные швы, какие элементы придётся подрезать и не окажется ли узкая полоса плитки у петлевой стороны.

3. Сформируйте жёсткие грани. Предусмотрите основание для предусмотренных производителем точек крепления. Не оставляйте раму висеть на обшивке без проверки несущей способности узла.

4. Проверьте геометрию и плоскость. Удалите выступы, сравните положение проёма с плоскостью будущей отделки. Ошибка на этом этапе перейдёт на дверцу и стыки облицовки.

В инструкциях к конкретным моделям встречаются разные последовательности крепления. Например, руководство SHAGMA описывает монтаж люка после зашивки пространства вокруг проёма с расположением рамы в плоскости подготовленной стены под клей и плитку. Это порядок для описываемого решения, а не универсальный регламент для любого короба.

3. Установите и закрепите раму

Раму сначала вставляют в проём и выставляют относительно подготовленной стены. До окончательной затяжки крепежа проверяют положение по вертикали и горизонтали, а также совпадение с плоскостью будущей облицовки. Рама должна стоять без перекоса. Если одна сторона утоплена или выступает, это отразится на зазоре вокруг дверцы и на сопряжении плитки.

Порядок установки сверяйте с инструкцией конкретной модели. В руководстве к люку «Слава» сначала рекомендуется выровнять раму по поверхности стены и закрепить её через отверстия в вертикальных стойках, после чего выполнить окончательную фиксацию через отверстия в горизонтальных гранях. Для другого люка последовательность и набор крепёжных точек могут отличаться.

Крепёж нельзя затягивать до деформации профиля рамы. В паспорте «Железяка Mini» указано, что чрезмерная затяжка саморезов может деформировать раму и увеличить зазор между дверцей и рамой. Задача крепления — удержать выставленную конструкцию, а не стянуть её так, чтобы металл потерял геометрию.

После предварительной фиксации проверьте работу створки до укладки плитки. Для модели «Железяка Mini» паспорт предписывает убедиться, что дверца открывается легко, не провисает, а крепление надёжно. Если створка задевает раму, самопроизвольно смещается или открывается с заметным усилием, сначала найдите причину в положении рамы и креплении. Закрывать проблему облицовкой нельзя.

Контроль перед плиточными работами должен включать:

• проверку вертикали и горизонтали рамы;
• проверку положения рамы относительно плоскости стены;
• осмотр крепежа и опорных участков;
• открывание и закрывание дверцы;
• оценку равномерности зазора по периметру;
• проверку доступа к коммуникациям через проём.

Сначала исправляют геометрию основания и положение рамы. Регулировку подвижных элементов оставляют для предусмотренной производителем настройки. Регулировочные болты не предназначены для компенсации неправильно собранного короба.

4. Рассчитайте нахлёст плитки и толщину облицовки

Нахлёстом называют заход плитки с дверцы на раму. Он влияет на внешний вид закрытого люка и на открывание створки. Допустимая величина определяется конструкцией петель и конкретной моделью. Если плитка перекрывает подвижный узел сверх разрешённого, дверца может цеплять облицовку, а нагрузка на петли возрастёт.

Параметры «Железяка Mini» показывают, почему нельзя пользоваться одним числом для всех люков. Для этой модели допустимый нахлёст со стороны петли составляет до 50 мм. С остальных трёх сторон он не должен превышать одновременно 40% общей площади плитки и 90 мм. Толщина облицовочного материала по условиям монтажа не должна превышать 10 мм.

Эти ограничения относятся к указанному изделию. Они не являются универсальными нормами для скрытых люков и не должны автоматически применяться к другой раме. В инструкции другой модели могут быть иные ограничения по площади приклеивания, толщине материала и расположению плитки.

Например, для модели ФРН инструкция ProfiLuki указывает приклеивание не менее 60% площади плитки и запрещает попадание клея в зазор между дверцей и рамой. Это рекомендация производителя для конкретной конструкции, а не общий норматив для всех ревизионных люков.

До нанесения клея разложите плитку на дверце и проверьте, как она перекрывает раму. Учтите массу облицовки: дверца с плиткой становится тяжелее, поэтому модель должна быть рассчитана на соответствующую нагрузку. Если производитель задаёт допустимую толщину или схему приклеивания, соблюдайте их вместе, а не выбирайте только удобный параметр.

Клей не должен попадать в рабочий зазор между дверцей и рамой. Затвердевший состав блокирует движение створки и может повредить облицовку при первом открывании. Швы и примыкания выполняют так, чтобы доступ к люку сохранялся, а подвижные части не оказывались склеенными с неподвижной рамой.

5. Облицуйте дверцу и проверьте открывание

После проверки рамы переходят к облицовке. Плитку на дверце укладывают по схеме, согласованной с общим полем стены. Следят за толщиной клеевого слоя и не выводят облицовку за ограничения паспорта люка. Если дверца облицовывается той же плиткой, что и короб, положение швов нужно проверить заранее, до нанесения клея.

В инструкции к люку «Слава» после облицовки дверцы требуется дождаться полного высыхания плиточного клея, а затем проверить открывание. Срок ожидания в этой инструкции не указан. Его определяют по применённому клею и условиям работы, не открывая створку раньше полного высыхания. Ранняя нагрузка может сместить облицовку или нарушить сцепление плитки.

После высыхания проверьте ход дверцы. У «Славы», согласно инструкции, крышку при необходимости регулируют двумя болтами S17. Такая регулировка применима к описанной модели; у других изделий могут быть иной механизм и иной порядок настройки. Если створка задевает плитку, сначала установите, связана ли проблема с регулировкой, нарушением зазора или ошибкой облицовки.

Герметизированный шов вокруг люка выполняют с учётом конструкции изделия и условий помещения. Для «Железяка Mini» в паспорте указан угол прорезания герметизированного шва 45°. Это параметр конкретного изделия. Он не доказывает, что любой скрытый люк можно герметизировать тем же способом или что один слой герметика гарантирует водонепроницаемость узла.

После устройства шва проверяют, не склеивает ли он дверцу с рамой, и сохраняют возможность повторного открывания для обслуживания. Герметичность зависит от модели, места установки и устройства примыканий. Сам факт наличия герметика не заменяет проверку конструкции и рекомендаций производителя.

Контроль монтажа перед сдачей работ

Приёмку проводите в два этапа: до облицовки и после полного высыхания клея. До отделки видны крепления и положение рамы. После отделки проверяются реальное открывание, состояние плитки и работа шва. Один контроль не заменяет другой.

Для проверки подрядчика зафиксируйте результат по каждому пункту:

• модель люка выбрана до сборки короба, а размеры проёма соответствуют её инструкции;
• проём имеет устойчивое основание и подготовленную геометрию;
• рама выставлена относительно плоскости будущей облицовки;
• крепёж установлен по схеме производителя, рама не деформирована затяжкой;
• створка свободно открывалась до облицовки и не провисала;
• толщина плитки, её нахлёст и схема приклеивания соответствуют паспорту модели;
• клей не попал в зазор между дверцей и рамой;
• после полного высыхания клея створка открывается и закрывается без заедания;
• шов вокруг люка не блокирует дверцу и выполнен с учётом конструкции изделия.

Если хотя бы один пункт не выполнен, причину устраняют до окончательной сдачи отделки. Скрытый люк должен оставаться обслуживаемым узлом: аккуратная раскладка плитки не компенсирует неподходящий проём, слабое крепление или заблокированную створку.
