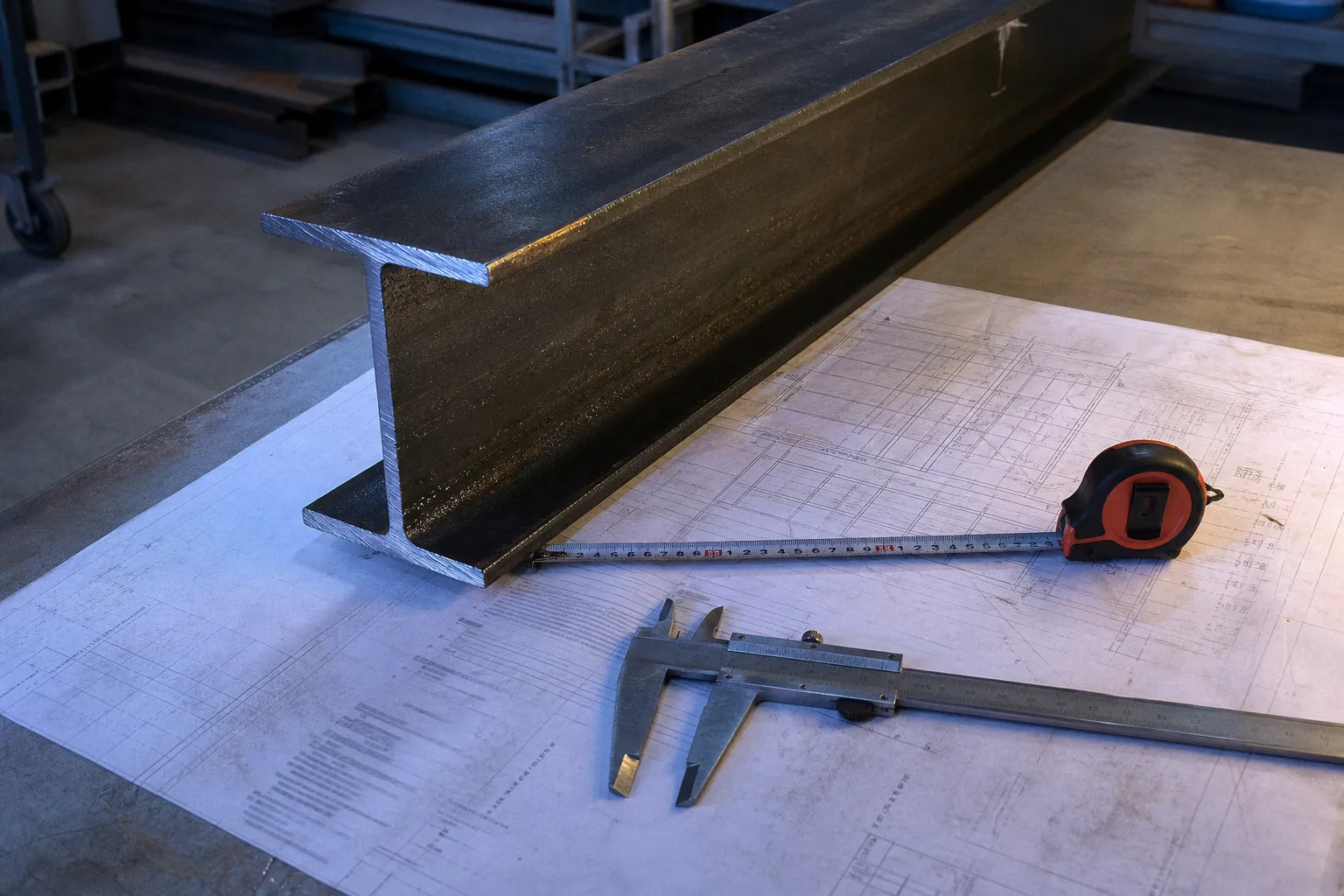

Металлоконструкции на заказ: правила проверки сметы, чертежей и материалов перед оплатой

В худшем случае уже на площадке обнаруживаются несовпадающие отверстия, нестыкуемые узлы и швы, закрытые толстым слоем краски.

Изготовление металлоконструкций на заказ: проверка сметы и чертежей должна выполняться до запуска металла в раскрой. После резки листа исправление ошибки превращается в переделку детали. После сварки — в перерасход металла, времени и несущей способности узла. После окраски часть дефектов уже не видна без разрушения покрытия.

Контроль строится по цепочке: смета — КМД — входной материал — операционный контроль сварки — приемосдаточная проверка. Выпадение одного звена создает неконтролируемый риск.

Аудит сметы: укрупненная цена не является стоимостью заказа

Укрупненный расчет удобен только для предварительного бюджета. Он не годится для договора на изготовление. Формулировка «металлоконструкции — столько-то рублей» не показывает, что именно завод обязан поставить, а что будет выставлено отдельной строкой после оплаты аванса.

Расхождение между укрупненным расчетом и детальной сметой может доходить до 30%. Причина не в арифметике. Причина в неполном составе работ.

Детальная смета должна быть привязана к ведомости элементов, спецификации металлопроката и чертежам КМД. Каждый элемент получает марку, массу, количество, тип стали, вид обработки и способ соединения. Без такой привязки невозможно проверить, не учтен ли один и тот же объем дважды.

Что должно быть разложено в смете

Смета на металлический каркас, лестницу, фермы, балки или площадки не обязана быть громоздкой. Она обязана быть читаемой. Минимальный состав выглядит так:

• металлопрокат с указанием профиля, марки стали, толщины листа, массы и нормы отходов;
• изготовление деталей: резка, гибка, сверление, фрезеровка при необходимости;
• сборка и сварка с разделением по типам швов и сложности узлов;
• зачистка сварных соединений, правка элементов после сварочных деформаций;
• подготовка поверхности под защиту;
• грунтование, окраска либо иная антикоррозийная система с указанием материала;
• метизы, анкеры, закладные детали, монтажные пластины;
• маркировка элементов и упаковка;
• погрузка, доставка, разгрузка — отдельными позициями;
• контрольная сборка, если она требуется проектом или сложностью узлов.

Норма отходов допустима. Металл нельзя раскроить без остатка, особенно при фасонных листовых деталях. Но отходы должны быть обоснованы картой раскроя или хотя бы логикой геометрии деталей. Если в смете заложен высокий процент отходов на прямые балки из стандартного проката, требуется расшифровка.

Отдельный источник переплаты — повышающие коэффициенты. Их применяют к сложной сварке, работе с толстолистовым металлом, стесненным условиям на площадке, срочному изготовлению. Коэффициент без причины — не коэффициент, а резерв подрядчика за счет заказчика.

Цена без ведомости объемов не фиксирует стоимость. Она фиксирует право подрядчика объяснять доплаты.

Сравнивать предложения двух заводов нужно не по общей сумме и не по цене тонны. Сравнивают одинаковые объемы. Один исполнитель включает грунтование и метизы. Второй указывает только черный металл. Более низкое предложение в такой ситуации не дешевле. Оно просто неполное.

Чертежи КМД: проверка до запуска в производство

КМ — это конструктивные металлические решения. КМД — деталировка металлических конструкций. В чертежах КМД содержится информация, по которой цех режет, сверлит, собирает и сваривает конкретные элементы: марки деталей, размеры, отверстия, фасонки, сварные швы, спецификации, монтажные узлы.

КМД разрабатывают на основании КМ или КЖ. Если подрядчик начал изготовление «по эскизу», «по архитектуре» или по фотографии существующего каркаса, риск ошибки заложен в сам процесс. Архитектурный лист показывает форму. Он не определяет расчетный узел, толщину фасонки, сварной шов и класс прочности болта.

Проверка КМД не заменяет расчет конструкций. Она выявляет производственные и монтажные противоречия.

Что можно проверить самостоятельно

Заказчик без специального программного комплекса не обязан пересчитывать балку на изгиб. Это работа проектировщика и конструктора. Но заказчик может проверить согласованность документации.

Последовательность следующая:

1. Сверить состав элементов со сметой. Каждая балка, колонна, ферма, лестничный марш, площадка, ограждение или закладная деталь должны иметь марку. Эта же марка должна появляться в спецификации и упаковочном листе.

2. Сопоставить марки стали и сечения. В чертеже указывают профиль: двутавр, швеллер, труба, уголок, лист. Нельзя заменять профиль на «аналогичный» без письменного решения проектировщика. Внешне похожие трубы имеют разную толщину стенки. Несущая способность меняется сразу.

3. Проверить листовые детали. Фасонки, опорные пластины, косынки, ребра жесткости должны иметь толщину. Отсутствие толщины означает, что деталь невозможно однозначно заказать и проконтролировать.

4. Проследить отверстия и крепеж. Диаметр отверстия, тип болта, класс прочности, количество шайб и гаек должны быть определены. Отверстие под анкер — не абстрактная точка на плане. Его положение задает весь узел примыкания.

5. Проверить монтажную собираемость. Болт должен быть доступен для установки и затяжки. Сварщик должен иметь доступ к шву. Элемент должен проходить в существующий проем, подниматься краном или вручную согласно массе и условиям объекта.

6. Найти коллизии. Коллизия — пересечение элементов, которое не предусмотрено проектом: балка входит в стену, раскос перекрывает проход, опорная пластина попадает в арматуру, отверстие совпадает с ребром жесткости. В трехмерной модели такие конфликты видны быстрее. Но и на листах они обнаруживаются сравнением планов, разрезов и узлов.

В строительных чертежах марки КМ контрольные размерные цепочки должны быть замкнутыми. Это означает, что сумма промежуточных размеров должна давать общий размер. Если на плане между осями указано 6000 мм, а цепочка отверстий и отступов набирает 6025 мм, конструкция не соберется без рассверливания или подрезки.

Рассверливание на объекте — не штатная подгонка. Оно может уменьшить рабочее сечение детали, нарушить положение болтов и изменить работу соединения. Подрезка по месту еще опаснее: она часто уничтожает ребро, фасонку или расчетную длину опирания.

Узлы примыкания требуют отдельного просмотра

Узел примыкания — место передачи усилий между элементами: балки к колонне, фермы к опоре, лестницы к перекрытию, навеса к стене. Именно здесь возникают основные ошибки КМД.

Проверяют не красоту схемы, а физику сборки:

• есть ли достаточная площадь опирания;
• предусмотрен ли монтажный зазор;
• не мешает ли сварной шов установке болта;
• доступен ли ключ для затяжки;
• не попадает ли крепление в пустотный канал плиты;
• учтена ли толщина финишной отделки, стяжки, утеплителя и облицовки;
• не образуется ли мостик холода — участок металла, напрямую связывающий улицу и теплое помещение.

Последний пункт критичен для балконов, козырьков, наружных лестниц и рамных пристроек. Сталь проводит тепло значительно интенсивнее большинства стеновых материалов. Металлический кронштейн, проходящий через утепление без терморазрыва, создает локальное охлаждение. Затем появляется конденсат, плесень на внутренней отделке и коррозия в скрытой зоне.

Входной контроль металла: сертификат не равен фактическому соответствию

Материал проверяют до раскроя. После превращения проката в детали установить исходную толщину листа или фактическое состояние поверхности сложнее.

Входной контроль включает сверку маркировки, количества и геометрии металлопроката со спецификацией. На площадке или на заводе нужно сопоставить поступивший профиль с документами: тип сечения, размер, толщина, длина, масса партии, марка стали.

Особое внимание — листу и профильной трубе. Недобор толщины на нескольких десятых миллиметра визуально незаметен. Для тонкостенных элементов он влияет на жесткость, массу и долговечность. Контроль выполняют измерительным инструментом в нескольких точках, а не по одному краю листа.

Поверхность также имеет значение. Глубокая коррозия, расслоения, вмятины, следы грубой правки нельзя списывать на «рабочий металл». Проектная несущая способность предполагает определенное сечение. Ржавчина не является декоративным дефектом, если она уже уменьшила толщину стенки.

Материал без прослеживаемости — риск. У каждого элемента должна быть маркировка, связывающая его с чертежом и спецификацией. Иначе на объект приезжает набор похожих деталей, среди которых невозможно быстро отличить опорную пластину от монтажной фасонки.

Контроль сварки: покрытие наносят только после приемки швов

Самая дорогая ошибка — принять окрашенные конструкции без осмотра сварных соединений. Антикоррозионное и лакокрасочное покрытие закрывает поверхность шва. Оно не исправляет непровар, подрез, наплыв, прожог, трещину или кратер.

Сварной шов передает усилия от одного элемента к другому. При дефекте усилие перераспределяется на соседние участки. В легком ограждении это приводит к локальной деформации. В ферме, балке или колонне — к снижению надежности узла.

Операционный контроль проводят в ходе изготовления и до окраски. В первую очередь осматривают:

• пересечения швов;
• места начала и окончания прохода;
• соединения толстых фасонок с основным профилем;
• узлы с несколькими сходящимися элементами;
• зоны, где видны брызги, подрезы, поры, прожоги или неравномерный катет шва;
• участки, подвергавшиеся правке после сварки.

Катет шва — размер его рабочего сечения в угловом соединении. Он должен соответствовать КМД. Шов меньшего катета не передает расчетное усилие. Избыточный шов тоже не всегда благо: он увеличивает тепловложение, вызывает коробление металла и повышает расход сварочных материалов.

Визуально-измерительный контроль не отвечает на все вопросы, но он обязателен. При подозрении на внутренние дефекты применяют методы неразрушающего контроля по требованиям проекта и условиям договора. Вид метода и объем проверки определяют заранее. Формулировка «контроль качества по усмотрению изготовителя» не подходит.

ГОСТ 23118-2019 устанавливает требования к стальным строительным конструкциям. СП 53-101-98 и СП 470.1325800.2019 задают рамку изготовления, монтажа и приемки стальных конструкций. Эти документы не отменяют проект. Они требуют, чтобы изготовление не превращалось в набор цеховых решений без контроля.

Красить металл до осмотра швов — значит принимать не конструкцию, а ее внешний вид.

После приемки сварки проверяют подготовку поверхности и защитное покрытие. В договоре фиксируют систему: очистка, грунт, количество слоев, тип материала, условия нанесения. Слово «покраска» не определяет долговечность. Грунт по ржавчине и полноценная антикоррозийная система — разные работы.

Приемосдаточный контроль: геометрия, комплектность, собираемость

Приемосдаточный контроль выполняют по готовой партии до окончательного расчета. Он бывает сплошным или выборочным. Для уникальных элементов, сложных узлов, лестниц, ферм, закладных деталей и конструкций с высокой ценой ошибки разумен сплошной контроль. Выборочная проверка допустима для повторяющихся однотипных изделий при стабильном производстве.

Приемка не сводится к пересчету деталей. Проверяют геометрию, качество соединений, защиту, маркировку и комплектность.

Геометрия включает длины, диагонали, расстояния между отверстиями, прямолинейность элементов, положение опорных пластин. Небольшое отклонение отдельной балки иногда компенсируется монтажным зазором. Накопление отклонений по раме — нет. Каркас начинает «уезжать» от осей, колонны не встают на анкеры, кровельные элементы не совпадают с опорами.

Контрольная сборка на заводе требуется не для каждого заказа. Но для пространственных ферм, ломаных лестниц, составных рам и нестандартных узлов она снижает риск монтажной коллизии. Контрольная сборка не гарантирует отсутствие всех ошибок на площадке. Она показывает, что изготовленные элементы хотя бы стыкуются между собой в заводских условиях.

При приемке фиксируют:

• соответствие числа элементов спецификации;
• маркировку каждой отправочной марки;
• комплект метизов, если он входит в поставку;
• наличие монтажных схем и паспортов;
• отсутствие видимых повреждений покрытия после складирования и погрузки;
• соответствие отверстий, опорных плоскостей и габаритов КМД;
• отсутствие недопустимых сварочных дефектов;
• готовность конструкций к транспортировке и монтажу.

Недокомплект из двух фасонок или пакета болтов останавливает монтаж так же надежно, как отсутствие главной балки. Поэтому упаковочный лист проверяют по факту, а не подписывают вместе с накладной без пересчета.

Аванс, договор и акты: деньги должны следовать за контролем

При заказе изготовления металлоконструкций аванс обычно составляет 30–50% общей сметы. Это оправдано закупкой проката и запуском производства. Полная предоплата до изготовления и приемосдаточного контроля переносит весь риск на заказчика.

Договор должен разделять этапы: проектирование КМД, закупка металла, изготовление, покрытие, доставка, монтаж. Если этапы слиты в одну формулировку, невозможно установить, за какой результат перечислены деньги и кто отвечает за ошибку.

В договоре на изготовление металлоконструкций должны быть определены:

• состав передаваемой документации и ее статус: КМ, КЖ, КМД, архитектурные листы;
• порядок согласования КМД до запуска в производство;
• спецификация металла и допустимость замен;
• требования к сварке, контролю и антикоррозийной защите;
• необходимость контрольной сборки либо мотивированный отказ от нее;
• сроки изготовления без расплывчатого «по готовности»;
• порядок уведомления об изменении цены;
• перечень документов, передаваемых с готовой партией;
• условия приемки, сроки устранения замечаний и порядок оформления дефектов;
• привязка окончательного платежа к подписанию акта приемки.

Замена стали, профиля, толщины листа, типа крепежа или защитного покрытия не согласуется устно. Любое изменение вносится в документацию и смету. Иначе после монтажа невозможно доказать, какая конструкция была заказана.

Контрольный порядок перед окончательным платежом

1. Смета разложена на металл, изготовление, сварку, покрытие, метизы, логистику и монтаж. Дублирующих работ нет.

2. КМД согласованы до раскроя. Марки элементов, размеры, отверстия и узлы совпадают со спецификацией.

3. Материал соответствует заявленному профилю, толщине и марке стали. Сомнительные позиции измерены до изготовления.

4. Сварные швы осмотрены до грунтования и окраски. Замечания зафиксированы и устранены.

5. Геометрия готовых изделий проверена по КМД. Особое внимание — диагоналям, отверстиям и опорным плоскостям.

6. Конструкции промаркированы. Комплектность подтверждена упаковочным листом.

7. Покрытие принято как отдельный результат: подготовка поверхности, грунт и слои определены договором.

8. Акт приемки подписывается после фактического контроля. Окончательный расчет — после акта, не до него.

Металлоконструкция не прощает неоформленной договоренности. Ошибка в смете съедает бюджет. Ошибка в КМД останавливает сборку. Ошибка в сварке снижает несущую способность. Правильный порядок один: сначала документы и контроль, затем деньги.
