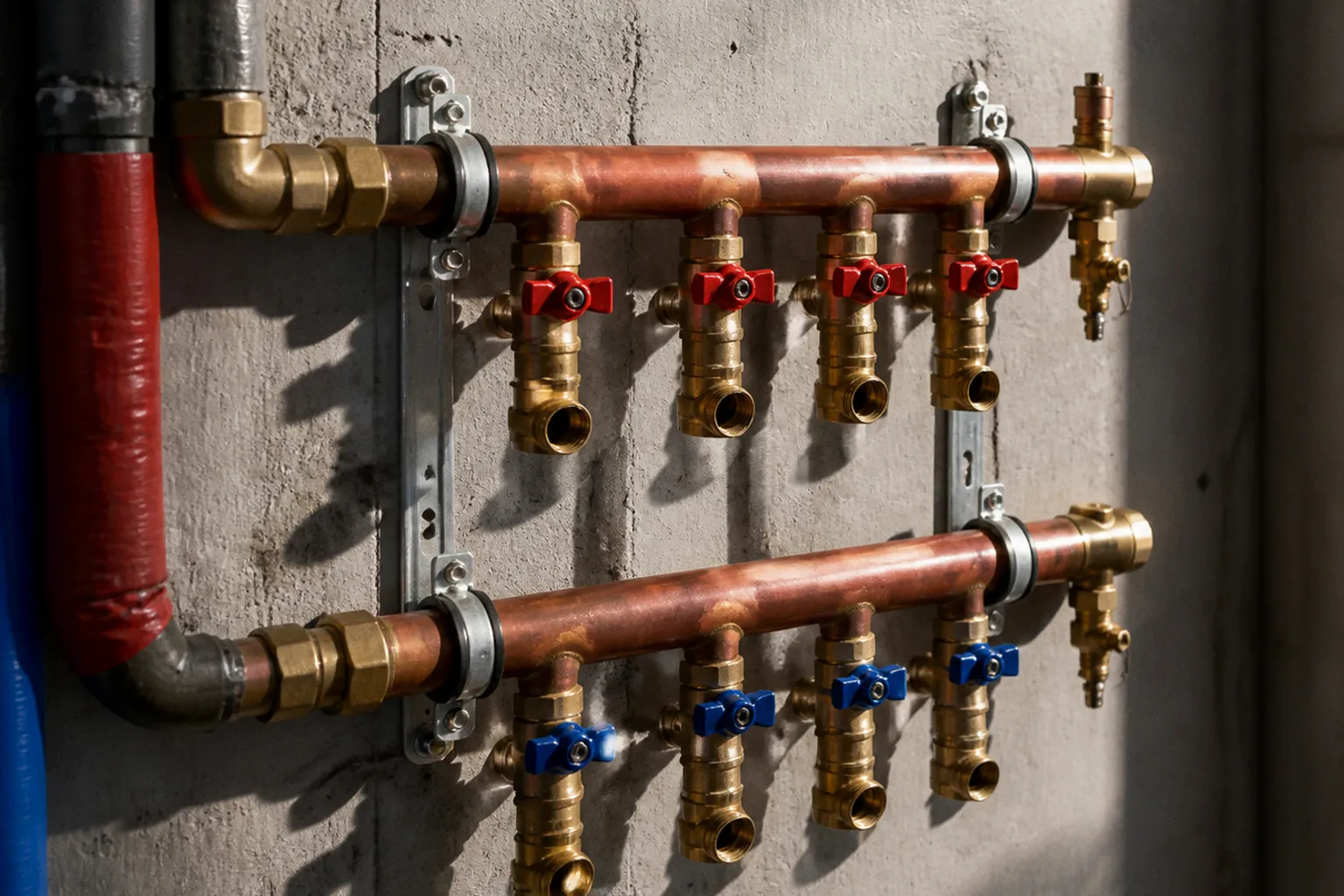

Двухтрубная система отопления: чек-лист проверки перед монтажом

Через пять минут давление не должно упасть более чем на 0,02 МПа, а на соединениях, радиаторах, арматуре и трубах не должно быть течей. Это уже не рекламная формулировка вроде «надежно прослужит много лет», а проверяемая процедура с измеряемыми результатами.

Но опрессовка — финальный контроль, а не способ исправить проект, собранный по принципу «труба вроде подходит, насос вроде качает». Если до монтажа не рассчитаны тепловые нагрузки, расходы по ветвям и гидравлическое сопротивление, двухтрубная схема вполне способна одновременно перегревать ближайшие к котлу радиаторы и оставлять холодными дальние. Формально трубы будут соединены правильно. Фактически деньги окажутся вложены в систему, которую придется переделывать.

Что именно называют двухтрубной системой

В двухтрубной системе подающая и обратная магистрали выполняются раздельно. По подаче теплоноситель поступает к отопительным приборам, по обратке остывшая вода возвращается к котлу или другому теплогенератору. Каждый радиатор подключается к обеим линиям, а не последовательно передает теплоноситель следующему прибору, как это происходит в классических вариантах однотрубной разводки.

На практике под словом «двухтрубная» продавцы и монтажники иногда смешивают несколько разных решений:

• магистральную разводку с верхней или нижней прокладкой труб;
• тупиковую или попутную схему движения теплоносителя;
• коллекторную, или лучевую, разводку;
• подключение радиаторов по диагонали, сбоку или снизу;
• систему с естественной или принудительной циркуляцией.

Это не одно и то же. Двухтрубность описывает наличие подачи и обратки, а не конкретный способ прокладки труб по дому. Коллекторная схема может быть двухтрубной, но не каждая двухтрубная система является коллекторной. Если в коммерческом предложении эти понятия используются как взаимозаменяемые, перед вами не техническое объяснение, а попытка продать набор красивых слов.

Главное преимущество двухтрубной системы отопления заключается в возможности подать теплоноситель к каждому прибору по общей подающей линии и собрать его по обратной, регулируя расход на отдельных радиаторах. Это дает больше возможностей для настройки, чем простая последовательная схема. Но само наличие двух магистралей не гарантирует равномерный прогрев: сопротивление ветвей все равно придется согласовать расчетом и арматурой.

Две трубы — это конструктивная возможность управлять системой, а не автоматическая гарантия комфорта. Без расчета и балансировки вторая магистраль превращается просто в дополнительный счет за материалы.

Проектирование и гидравлический расчет: фундамент, который не видно после отделки

Самая дорогая ошибка при монтаже отопления — начать с закупки труб. Трубы действительно понадобятся, но их диаметр определяется не желанием монтажника использовать привычный остаток со склада, а расчетным расходом теплоносителя и потерями давления на участке.

До заказа оборудования в проекте должны появиться как минимум:

• тепловые нагрузки по помещениям;
• расчетная температура внутри и снаружи здания;
• схема разводки с длинами ветвей и расположением приборов;
• требуемый расход теплоносителя по каждому направлению;
• потери давления в трубах, фитингах, клапанах и радиаторах;
• параметры циркуляционного насоса;
• характеристики котла или другого источника тепла;
• типоразмеры и мощность отопительных приборов;
• расположение регулирующей и запорной арматуры;
• точки удаления воздуха, слива и промывки системы.

СП 60.13330.2020 содержит разделы, связанные с расчетными параметрами внутреннего и наружного воздуха, внутренними системами отопления, монтажом, испытаниями, пусконаладкой, автоматизацией и расчетом тепловых нагрузок. На 10 августа 2026 года этот документ действует с актуальными изменениями, поэтому сверяться с редакцией десятилетней давности — примерно как рассчитывать бюджет стройки по ценам из старого каталога: арифметика будет правильной, а результат — нет.

Почему подбор «по площади» не заменяет расчет

Формула вроде «100 Вт на квадратный метр» удобна для предварительной оценки, но не для закупки оборудования и настройки системы. Она не учитывает высоту потолков, утепление стен, площадь остекления, ориентацию помещений, угловое положение комнат, вентиляционные потери и реальные параметры теплоносителя.

По одной только площади нельзя достоверно определить:

• мощность радиатора;
• количество секций;
• диаметр магистралей;
• производительность насоса;
• требуемый напор;
• объем расширительного бака;
• рабочую температуру подачи;
• давление заполнения.

Одинаковые по площади комнаты могут иметь совершенно разные теплопотери. Утепленная внутренняя спальня и угловая гостиная с панорамным окном не становятся инженерно одинаковыми только потому, что в обеих по 18 м².

Расчет двухтрубной системы отопления должен показать, сколько тепла требуется каждому помещению и какой расход теплоносителя нужен для его передачи. Затем этот расход связывают с диаметром труб, скоростью движения воды и потерями давления. Если в проекте есть только перечень труб и радиаторов без этих исходных данных, это не расчет, а ведомость закупки.

Что проверить в схеме разводки

Перед монтажом полезно пройти проект по маршруту теплоносителя, а не рассматривать его как красивый лист с линиями. Для каждой ветви задайте несколько простых, но неприятных вопросов:

1. Где находится начало и конец ветви?

2. Какова ее длина вместе с подводками к радиаторам?

3. Сколько приборов подключено к участку?

4. Как меняется расчетный расход по мере прохождения теплоносителя?

5. Где установлен регулирующий элемент?

6. Как будет удаляться воздух?

7. Можно ли перекрыть и снять радиатор без остановки всей системы?

8. Есть ли возможность промыть и слить отдельную часть разводки?

9. Не пересекаются ли трубы с дверными проемами, будущей мебелью или зонами сверления?

10. Предусмотрена ли теплоизоляция участков, проходящих через холодные помещения?

Для тупиковой схемы особенно важен разбор ветвей, потому что длины и сопротивления отдельных направлений могут заметно различаться. Попутная схема способна упростить распределение сопротивлений, но не отменяет расчет: геометрическая симметрия еще не означает гидравлическую.

Выбор компонентов: где заканчивается характеристика и начинается рекламная наценка

Комплект двухтрубной системы состоит не только из котла и радиаторов. На итоговую работоспособность влияют компоненты, которые в смете часто прячутся мелким шрифтом: клапаны, балансировочная арматура, воздухоотводчики, сливные устройства, фильтры, соединения и элементы крепления.

Радиаторы

Мощность радиатора нельзя брать из названия модели или из крупной цифры на рекламной карточке. Ее нужно сопоставлять с условиями, при которых эта мощность получена, и с расчетными параметрами конкретной системы. При другой температуре подачи, обратки и воздуха отдача прибора изменится.

Для каждого радиатора в проекте должны быть понятны:

• расчетная тепловая нагрузка помещения;
• требуемая теплоотдача прибора;
• схема подключения;
• наличие термостатического клапана;
• возможность отключения и демонтажа;
• расстояние до пола, подоконника и стены;
• совместимость с теплоносителем и рабочим давлением системы.

Нельзя компенсировать недостающую тепловую мощность увеличением температуры «на глаз». Это ухудшает экономичность, повышает нагрузку на оборудование и может нарушить расчетную работу автоматики. Если радиатор недогревает помещение из-за неверного подбора, установка более мощного насоса не превращает его в более мощный отопительный прибор.

Термостатические и балансировочные клапаны

Термостатическая головка регулирует подачу теплоносителя в зависимости от температуры воздуха вокруг радиатора. Балансировочный клапан решает другую задачу: ограничивает и распределяет расчетный расход в ветви или на приборе.

Подмена одного устройства другим — частая торговая уловка. Термоголовка не заменяет гидравлическую балансировку всей системы, а балансировочный клапан не поддерживает температуру в комнате вместо термостата.

Для двухтрубных систем применяют радиаторные клапаны с предварительной настройкой пропускной способности, а также балансировочные клапаны на ветвях или стояках. Например, в документации Danfoss для отдельных встроенных клапанов указан диапазон предварительной настройки от 1 до 7 с шагом 0,5. Но этот диапазон относится к конкретной конструкции, а не ко всем клапанам на рынке. Переносить его на любую арматуру без сверки паспорта — значит снова покупать не инженерное решение, а уверенность продавца.

Насос

Циркуляционный насос выбирают не только по мощности котла и не по принципу «чем сильнее, тем лучше». Нужны расчетный расход и напор, соответствующие сопротивлению системы. Слишком слабый насос не обеспечит необходимый расход на удаленных ветвях. Слишком мощный способен создать шум, избыточную скорость потока и дополнительные расходы на электроэнергию, не решив проблему неправильной балансировки.

В проекте должны быть указаны рабочая точка насоса и условия, при которых она определена. Если вместо этого написано «насос 25/60 подойдет для дома до 200 м²», перед вами усредненный коммерческий ориентир, а не результат гидравлического расчета. Площадь дома сама по себе не сообщает насосу ни длину труб, ни количество поворотов, ни сопротивление клапанов.

Трубы и соединения

Диаметр труб выбирают по расходу и потерям давления, а не по доступному товарному остатку. При этом материал труб влияет на технологию монтажа, допустимые температуры, способ соединения и ремонтопригодность.

В смете отдельно должны быть видны:

• тип трубы и ее наружный диаметр;
• толщина стенки;
• класс применения;
• тип соединений;
• количество фитингов;
• компенсирующие решения при необходимости;
• теплоизоляция;
• крепеж;
• доступ к скрытым соединениям.

Скрытая прокладка особенно требовательна к качеству соединений и документированию трасс. Фотографии до зашивки стен или пола здесь полезнее многословной гарантии: через год они покажут, где действительно проходят трубы, а не где монтажник обещал их проложить.

Самая дорогая деталь отопления — не клапан и не насос, а участок трубы, который пришлось вскрывать после чистовой отделки.

Гидравлическая балансировка: почему ближние радиаторы перегреваются

Вода движется по пути, где сопротивление ниже. Если ближайшая к котлу ветвь короткая, имеет меньше поворотов и приборов, а дальняя проходит через длинный контур с большим количеством соединений, расход не распределится равномерно сам по себе. Теплоноситель не читает проект и не уважает желание владельца получить одинаковую температуру во всех комнатах.

Типичная картина после запуска выглядит так:

• первый радиатор горячий и его приходится прикрывать;
• следующий работает приемлемо;
• дальние приборы остаются заметно холоднее;
• насос увеличивают по скорости;
• появляется шум;
• ближний контур получает еще больше расхода;
• проблему объявляют «особенностью дома».

Это не особенность дома, а отсутствие настройки или ошибка в расчете.

Как выполняют балансировку

Балансировка начинается не с вращения всех клапанов в случайном порядке. Сначала нужны расчетные расходы по ветвям и приборам, затем исходные настройки арматуры. После заполнения и удаления воздуха систему выводят на рабочий режим, проверяют прогрев и корректируют настройки.

Практический порядок выглядит так:

1. Сверяют фактически установленную арматуру с проектом: типы клапанов, диаметры, направление монтажа и доступность регулировочных элементов.

2. Заполняют систему, удаляют воздух из радиаторов и верхних точек, проверяют отсутствие очевидных течей.

3. Запускают циркуляцию и дают системе выйти на устойчивый режим, не делая выводы по первым минутам работы.

4. Проверяют температуру помещений и разницу температур на подаче и обратке по ветвям.

5. Настраивают радиаторные клапаны и балансировочные клапаны по расчетным значениям.

6. Повторно проверяют удаленные приборы, шум, работу термостатов и равномерность прогрева.

7. Фиксируют итоговые положения клапанов в исполнительной документации.

Измерять температуру поверхности радиатора рукой можно только в качестве предварительной бытовой проверки. Для настройки системы нужны измерения, привязанные к расчетным режимам, а не впечатление монтажника о том, что «вроде горячо».

Нельзя считать балансировку завершенной после установки термоголовок. Термостатические клапаны будут закрываться и открываться в зависимости от температуры воздуха, а балансировочная настройка должна обеспечить приемлемое распределение расхода при расчетной нагрузке. Эти функции связаны, но не идентичны.

Нормативные испытания: опрессовка не должна быть ритуалом

После монтажа систему промывают, испытывают и проверяют перед эксплуатацией. СП 73.13330.2016 предусматривает промывку систем отопления водой до исчезновения механических взвесей на выходе. Если пропустить этот этап, остатки монтажного мусора могут попасть в клапаны, насос и узкие проходы арматуры. Впоследствии владелец будет искать «плохой радиатор», хотя проблема окажется в грязи, оставленной внутри труб.

Гидростатическое испытание водяных систем отопления выполняют при отключенных теплогенераторах и расширительных сосудах. Испытательное давление принимают равным 1,5 рабочего давления, но не менее 0,2 МПа в самой нижней точке системы. При этом значение нельзя назначать механически: оно связано с рабочим давлением и ограничивается характеристиками установленных приборов и оборудования.

Система считается выдержавшей гидростатическое испытание, если одновременно выполняются условия:

• в течение пяти минут падение давления не превышает 0,02 МПа;
• отсутствуют течи в сварных швах;
• нет протечек на резьбовых соединениях;
• герметичны трубы, арматура, радиаторы и оборудование;
• испытание проводится с корректно установленными и отключенными элементами согласно процедуре.

Результат должен быть зафиксирован актом или иной исполнительной записью с указанием участка, давления, продолжительности испытания и выявленных дефектов. Фраза «опрессовали, все нормально» годится для бытового разговора, но не для контроля скрытой инженерной системы. Если позже обнаружится повреждение, без записи невозможно понять, что именно проверяли и при каких условиях.

Что может исказить результат

Неграмотная опрессовка бывает не только слишком слабой, но и формально сильной. Ошибки возникают, когда:

• давление измеряют не в самой нижней точке;
• манометр имеет неизвестную исправность или неподходящий диапазон;
• в системе остаются воздушные карманы;
• испытание проводят вместе с оборудованием, которое должно быть отключено;
• время выдержки не фиксируют;
• небольшое падение давления списывают на «усадку», не проверяя соединения;
• после ремонта не повторяют испытание всего затронутого участка.

Особенно опасна попытка поднять давление выше допустимого ради красивого отчета. Так не повышают надежность, а создают риск повреждения радиаторов, теплообменников, арматуры и соединений.

Пусконаладка: когда система начинает работать, а не просто быть собранной

После промывки и испытаний систему заполняют, удаляют воздух, запускают циркуляцию и проверяют работу оборудования в реальном режиме. На этом этапе обнаруживаются дефекты, которые не всегда видны при статической проверке: шум в клапанах, завоздушивание, недостаточный расход на дальних ветвях, неверная логика автоматики, скачки температуры и работа насоса вне расчетной точки.

Пусконаладка должна включать проверку:

• давления и отсутствия течей после прогрева;
• работы воздухоотводчиков;
• равномерности нагрева радиаторов;
• температуры воздуха в помещениях;
• настройки термостатических клапанов;
• положения балансировочной арматуры;
• режима работы циркуляционного насоса;
• взаимодействия котла, насоса, термостатов и автоматики;
• возможности слива и обслуживания отдельных участков;
• соответствия фактической схемы проекту.

Ориентир для жилой комнаты, приведенный в справочных материалах к ГОСТ 30494-2011, — температура 20–22 °C, относительная влажность 30–45% и скорость движения воздуха не более 0,2 м/с. Это не универсальная цифра для любого помещения и любого режима: конкретные значения зависят от назначения комнаты, времени года и действующей редакции стандарта. Но они хорошо показывают, почему оценка «радиатор горячий — значит, все работает» слишком примитивна. Система отопления должна создавать требуемые условия в помещении, а не просто нагревать металл.

ГОСТ 30494-2011 действует в России; документ введен в действие 1 января 2013 года, изменение №1 действует с 1 февраля 2023 года. При приемке проекта и оборудования имеет смысл смотреть не только на паспорт радиатора, но и на то, какие параметры микроклимата закладывались в расчет.

Чек-лист перед подписанием работ

Перед тем как закрывать трубы стяжкой или зашивать трассы отделочными материалами, соберите в один комплект следующие документы и подтверждения:

1. План разводки. На нем обозначены подача, обратка, радиаторы, ветви, клапаны, точки слива и удаления воздуха.

2. Тепловой расчет. Для каждого помещения понятна расчетная нагрузка, а мощность радиаторов не взята исключительно по площади.

3. Гидравлический расчет. Указаны расходы, потери давления, диаметры труб и параметры насоса.

4. Спецификация оборудования. Модели и характеристики соответствуют фактически установленным изделиям, а не предварительному коммерческому предложению.

5. Настройки арматуры. Зафиксированы положения термостатических и балансировочных клапанов.

6. Акты промывки и испытаний. В них есть давление, время выдержки и результат проверки.

7. Исполнительная схема. Она отражает реальные трассы, особенно если трубопроводы скрыты.

8. Фото скрытых участков. На снимках должны быть понятны привязки к стенам, углам, проемам и другим постоянным ориентирам.

9. Инструкция по эксплуатации. Владелец понимает, где перекрыть ветвь, как удалить воздух и какие параметры нельзя менять без специалиста.

10. План обслуживания. Доступны фильтры, насос, клапаны, расширительный бак, воздухоотводчики и места слива.

Если подрядчик предлагает убрать из комплекта расчет, потому что «дом небольшой», это не экономия, а перенос расходов в будущее. Если не хотят оформлять опрессовку, значит, предлагают оплатить монтаж без доказательства герметичности. Если балансировку обещают выполнить «после заселения, когда будет понятно», уточните, чем именно будут измерять и какие расчетные значения станут критерием результата.

Типовые ошибки при проектировании и монтаже

Ошибка 1. Одинаковые диаметры по всему дому

Внешне такая система выглядит аккуратно, а в смете — даже удобно. Но расход теплоносителя меняется по мере ответвления к радиаторам, и одинаковый диаметр на всех участках не гарантирует оптимальной скорости и потерь давления. Диаметр должен следовать расчету, а не эстетике закупки.

Ошибка 2. Насос «с запасом»

Запас в инженерии часто продают как добродетель, потому что его невозможно увидеть на витрине и легко включить в более дорогую позицию. Но избыток напора не компенсирует неправильные диаметры, закрытые клапаны и отсутствие балансировки. Иногда он лишь добавляет шум и расход электроэнергии.

Ошибка 3. Радиаторы подбирают по числу секций у соседей

У соседнего дома могут быть другие стены, окна, температура подачи, схема подключения и режим эксплуатации. Переносить количество секций как универсальный норматив бессмысленно.

Ошибка 4. Все клапаны оставляют полностью открытыми

Полностью открытая арматура не означает правильно настроенную систему. Она лишь убирает один из инструментов регулирования. Если ветви различаются по сопротивлению, открытые клапаны позволят воде перераспределиться в пользу наиболее легкого маршрута.

Ошибка 5. Опрессовку проводят после отделки

Так сокращают сроки только на бумаге. Любая обнаруженная течь превращается в демонтаж отделки, вскрытие пола или стен, повторную закупку материалов и новый цикл работ. Логистические издержки ремонта после аварии почти всегда выше стоимости нормальной проверки на раннем этапе.

Ошибка 6. Скрывают соединения без исполнительной схемы

Даже качественное соединение через несколько лет нуждается в понятной трассировке, если рядом планируют сверлить стену, менять напольное покрытие или искать причину падения давления. Память монтажника — не архив проекта.

Ошибка 7. Путают промывку с заполнением

Заполнить систему чистой водой — не значит удалить строительный мусор. СП 73.13330.2016 отдельно указывает на промывку до исчезновения механических взвесей на выходе. Пропущенная процедура может сократить ресурс арматуры и создать ложное впечатление неисправности отдельных приборов.

Финансовый вердикт

Двухтрубная система отопления оправдана там, где нужна управляемая разводка с отдельной подачей и обратным сбором теплоносителя, возможностью регулировать приборы и распределять расход по ветвям. Но ее экономическая целесообразность появляется только при связке из четырех вещей: теплового расчета, гидравлического расчета, корректно подобранной арматуры и пусконаладки.

Сэкономить на проектировании, купив трубу «с запасом» и насос «помощнее», не получится: скрытая переплата вернется в виде неравномерного прогрева, шума, перерасхода электроэнергии и переделок после чистовой отделки. А рекламная наценка за громкое название оборудования не заменит ни расчетную рабочую точку, ни акт опрессовки.

Проверяйте не обещанный срок службы и не количество секций в каталоге, а цепочку доказательств: почему выбран именно такой диаметр, откуда взялась мощность радиатора, каким расчетом обоснован насос, где настройки клапанов и что показало испытание. Если на эти вопросы есть документы и измеряемые ответы, монтаж двухтрубной системы отопления можно принимать. Если в ответ звучит «мы всегда так делаем», перед вами не технология, а коммерческая привычка, оплаченная из вашего бюджета.
