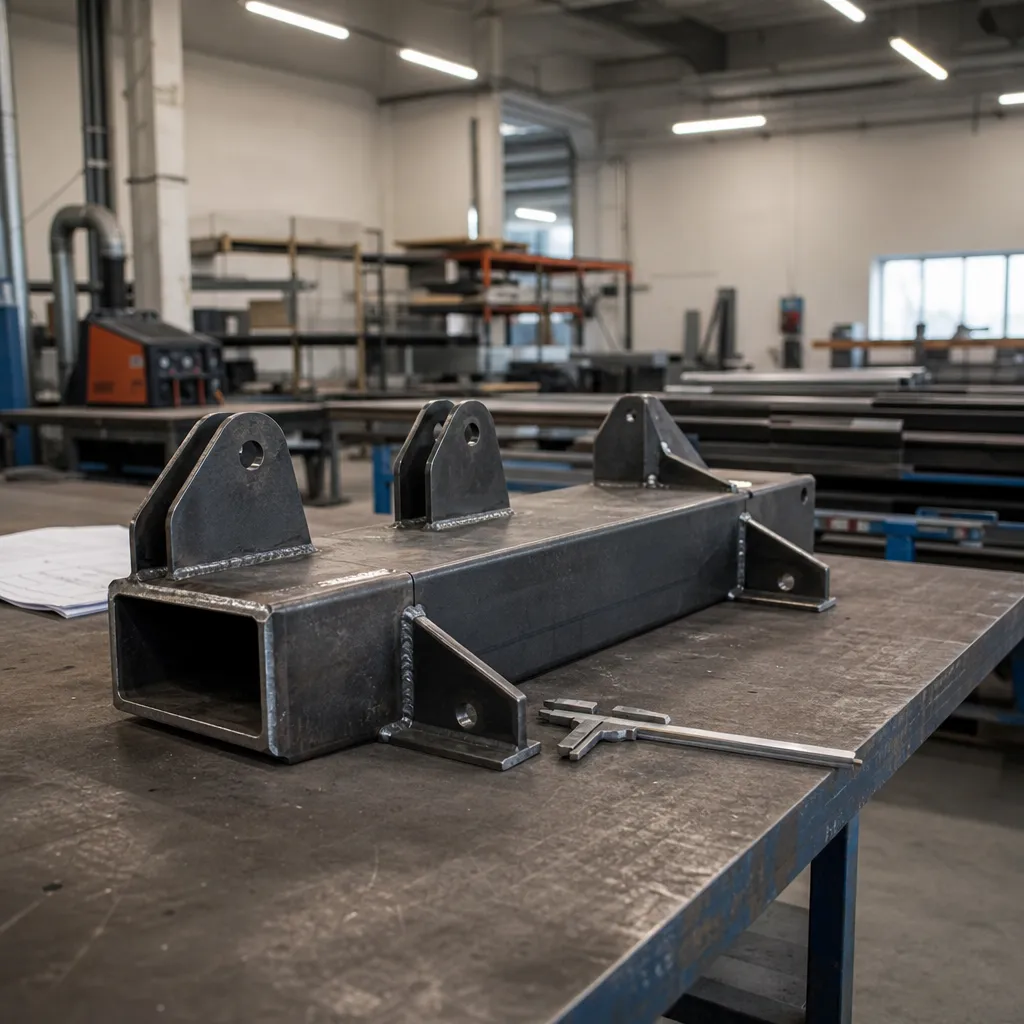

Техническое задание на металлоконструкции: правила составления и чек-лист приемки по качеству швов

Итог предсказуем: на площадку приезжают конструкции, которые формально похожи на проект, но вызывают вопросы уже при сборке. Где-то не сходятся отверстия, где-то под грунтом остаётся подрез, где-то нельзя уверенно связать шов с конкретным сварщиком и технологией.

Спорить после приемки всегда сложнее. На швах уже лежит грунт и краска, клеймо сварщика затёрто абразивной обработкой, геометрия «подправлена» монтажом, а документы существуют отдельно от самих изделий. ГОСТ 23118-2019 задаёт общий порядок изготовления и контроля, но конкретный язык обязательств появляется на стыке проекта, технического задания, рабочей документации и договора. Там и нужно заранее договориться не только о том, что изготовить, но и как это будут доказывать при сдаче.

Структура грамотного ТЗ: параметры, определяемые проектом и нормами

Техническое задание на изготовление металлоконструкций — не замена проекту и не универсальный нормативный бланк. Это рабочий документ, которым заказчик, проектировщик и изготовитель фиксируют исходные требования: материал, технологические ограничения, состав контроля, порядок предъявления изделий и комплект исполнительной документации.

Унифицированного государственного шаблона ТЗ не существует. Для небольшой лестницы и для каркаса с ответственными узлами одинаковая «рыба» опасна именно своей видимой аккуратностью: строки заполнены, а решений в них нет. Состав задания зависит от назначения конструкции, расчётной схемы, условий эксплуатации, категории ответственности, требований проекта и договора.

Марка стали и расчётные характеристики

В ТЗ указывают марку стали по ГОСТ 27772 — например, С255 для конструкционных несущих элементов — либо импортный аналог с ясной привязкой к стандарту производителя. Одного названия марки недостаточно, если конструкция работает при отрицательных температурах, испытывает динамические воздействия или попадает в агрессивную среду.

Стоит отдельно зафиксировать:

• марку и стандарт на прокат;
• требования к сертификатам и прослеживаемости партии;
• расчётную температуру эксплуатации;
• характеристики, критичные для проекта: предел текучести, временное сопротивление, относительное удлинение, ударную вязкость;
• допустимость замены марки стали и порядок её согласования.

Формула «по сертификату завода» сама по себе ничего не объясняет. Сертификат подтверждает свойства конкретной партии, но не отвечает на вопрос, соответствует ли эта партия проектному решению. Если допустима замена, это лучше написать прямо: кто её инициирует, кто проверяет расчётную применимость и в каком документе она утверждается.

Категории сварных швов по узлам

В ТЗ и рабочей документации швы разделяют по категориям качества в соответствии с применимыми требованиями ГОСТ 23118-2019 и привязывают категорию к конкретному узлу, а не к конструкции вообще. Иначе на производстве остаётся пространство для трактовок: один участник считает шов поясным и ответственным, другой — второстепенным, потому что на чертеже нет понятной отметки.

Для этого используют ведомость сварных соединений или понятные выноски на чертежах. В них должны читаться:

• обозначение узла и шва;
• тип соединения и способ сварки;
• категория качества;
• доступность шва для контроля;
• требуемый метод контроля;
• объём контроля, если он установлен проектом или договором;
• порядок ремонта дефектов и повторного предъявления.

Поясные швы балки, соединения в расчётных узлах ферм, стыки колонн и монтажные соединения могут иметь разную степень ответственности даже в пределах одного объекта. Категорию нельзя назначать привычкой цеха или желанием сократить производственный цикл: её определяют проектные решения и условия работы элемента.

Методы неразрушающего контроля

УЗК и РК — не взаимозаменяемые слова в конце ТЗ, а методы с разной областью применения. Ультразвуковой контроль позволяет искать внутренние несплошности, радиографический даёт иной способ фиксации внутренней структуры соединения. Выбор зависит от толщины металла, типа шва, доступа к зоне контроля, требований к документированию результата и возможностей конкретной лаборатории.

Главное место, где обычно появляется ненужная самоуверенность, — проценты контроля. Нельзя автоматически записать, что для категории I всегда нужен контроль всех швов, для II — фиксированная доля, а для III достаточно неопределённой выборки. Методы, объём и периодичность неразрушающего контроля устанавливаются проектной документацией, применимыми нормативными требованиями и условиями договора. Именно там должны быть указаны конкретные объёмы — в процентах, метрах шва, количестве соединений или поштучно.

Если проект отсылает к контролю «по ГОСТ», не уточняя объём, это повод не угадывать, а вернуть вопрос проектировщику до запуска металла в работу. После сварки такая недоговорённость превращается в спор уже не о качестве, а о том, кто должен был его подтвердить.

Категория шва — не декоративная отметка в ведомости. Она должна быть связана с узлом, методом контроля и понятным порядком предъявления результата.

Антикоррозийная и огнезащитная обработка

В ТЗ прописывают не только слово «окрасить», но и систему покрытия. Для антикоррозионной защиты важны подготовка поверхности, тип грунта, число слоёв, толщина сухой плёнки, условия нанесения и совместимость материалов. Требуемый срок службы покрытия и условия эксплуатации увязывают с проектом и системой защиты, а не выбирают по принципу «что есть на складе».

Для огнезащиты указывают требуемый предел огнестойкости — например, R 60, R 90 или R 120, если это предусмотрено проектом, — тип решения и порядок подтверждения толщины. Вспучивающаяся краска, штукатурный состав и плитная система по-разному зависят от подготовки поверхности, конфигурации профиля и толщины металла. Сертификат на материал ещё не означает, что конкретная колонна получила нужный предел огнестойкости.

Геометрические допуски и контрольные сборки

Контроль размеров металлоконструкций при приемке нельзя сводить к рулетке на общей длине балки. На монтаже критичны не только габариты, но и положение отверстий, расстояние между опорными плоскостями, прямолинейность, скручивание, перпендикулярность полок, совпадение монтажных рисок.

В ТЗ полезно заранее определить:

• какие размеры являются контрольными;
• от каких баз их измеряют;
• какими средствами измерения пользуются;
• в какой форме фиксируют результаты;
• нужна ли контрольная сборка;
• какие отклонения допускаются, а какие требуют согласования.

Контрольная сборка особенно нужна для крупных или пространственно сложных изделий, где отдельные элементы могут быть изготовлены в допуске, но не собраться в единую геометрию. Обязательной для любого изделия её называть нельзя: необходимость определяет проект и договор. Но если конструкции предполагают стыковку на высоте, разумнее увидеть проблему в цехе, а не решать её монтажной сваркой под открытым небом.

Правила приёмки и комплект документов

Акт приемки металлоконструкций имеет вес только тогда, когда понятно, что именно принимали и на основании каких записей. Поэтому в ТЗ заранее определяют состав предъявляемых документов: сертификаты на прокат и сварочные материалы, протоколы входного контроля, результаты ВИК и назначенного неразрушающего контроля, данные о контрольной сборке, документы на покрытия и иные записи, предусмотренные проектом.

Не каждый объект требует одинакового пакета. Например, измерение твёрдости не следует превращать в ритуальную строку для любого шва: необходимость и зоны измерений должны быть заданы технической документацией. Но если такая проверка предусмотрена, её нельзя переносить в устную договорённость между мастером и контролёром.

Особые условия поставки при импорте

При заказе металлоконструкций у иностранного поставщика в ТЗ разумно потребовать документы, позволяющие проследить происхождение металла, применённые стандарты и результаты приёмочного контроля на месте изготовления. Особое внимание — переводу документов, сопоставимости обозначений сталей и тому, кто подтверждает соответствие зарубежного сертификата проектным требованиям.

Проверка правовой чистоты сопроводительной документации на стадии закупки снижает риск проблем в дальнейшем — порядок такой проверки разобран в материале о легализации иностранных документов на зарубежную недвижимость, принципы проверки документов совпадают.

Классификация сварных соединений по ГОСТ 23118-2019

Пункт 5.5.6 ГОСТ 23118-2019 предусматривает разделение сварных швов на три категории качества. Категория связана с ответственностью соединения и требованиями к его изготовлению и контролю. Но читать её как готовую смету на УЗК или РК неверно: сама по себе римская цифра не заменяет программу контроля.

На практике ошибка обычно возникает не в самой классификации, а в её отрыве от чертежа. Ведомость говорит «категория II», но не отвечает, какие именно швы предъявить лаборатории. Или в проекте указан УЗК, а изготовитель выбрал иной метод, не согласовав замену. Такие решения не стоит оставлять на уровень производственной переписки: они должны быть отражены в согласованной документации.

Снижение категории шва без решения проектировщика недопустимо. Но и требовать от изготовителя объём контроля, которого нет в проекте, ТЗ или договоре, задним числом нельзя. Хорошее ТЗ работает именно потому, что не оставляет эту границу размытой.

Визуально-измерительный контроль: на что смотреть при приёмке швов

Визуально-измерительный контроль — первый этап приёмки сварных соединений. Его проводят на доступной, подготовленной поверхности, когда дефекты ещё можно увидеть, измерить и корректно описать. ВИК не заменяет назначенный УЗК или РК, но именно здесь обнаруживаются нарушения, которые бессмысленно прятать за сложной диагностикой: трещины, прожоги, грубые подрезы, наплывы, незаваренные кратеры, несоответствие катета и геометрии шва.

Поверхность шва и переход к основному металлу

Шов должен иметь ровную поверхность и плавный переход к основному металлу без резких ступеней. Это не эстетическое требование. Резкий переход и подрез работают как концентраторы напряжений, особенно там, где элемент испытывает повторные нагрузки.

При осмотре смотрят не только на «красивую чешуйку». Нужно сверить фактический шов с чертежом: его положение, протяжённость, катет углового шва, наличие усиления там, где оно предусмотрено, доступность для последующей окраски и огнезащиты. Бывает, что шов качественно выполнен как сварочный, но расположен так, что мешает сборке или не соответствует проектному решению.

Плотность и сплошность

Внешне шов должен быть сплошным, без видимых прожогов, сужений, кратеров, перерывов и грубых наплывов. При этом не стоит делать вид, что ВИК способен увидеть всё. Непровар в корне, внутренние поры и несплошности могут не проявляться на поверхности. Для этого и назначают неразрушающий контроль в объёме, который установлен документацией.

Если обнаружен дефект, важна не только его фиксация, но и маршрут исправления: дефектный участок маркируют, согласуют технологию ремонта, выполняют исправление и предъявляют соединение на повторный контроль. Запись «зачищено» без привязки к шву и результату повторной проверки — слабая защита для обеих сторон.

Подрезы основного металла

Подрез — канавка вдоль границы шва в основном металле. Допустимая глубина зависит от категории шва, толщины металла и требований применимой нормативной документации. Чем ответственнее соединение, тем меньше пространство для таких дефектов.

В рабочей практике измеряют не впечатление контролёра, а конкретную глубину подреза и его протяжённость. Щуп, шаблон сварщика, линейка и хорошее освещение здесь полезнее уверенного взгляда. Предельные значения следует брать из применимого нормативного документа и проектных требований для конкретного типа соединения, а не переносить в ТЗ одной строкой на все узлы подряд.

Превышение установленного допуска требует решения по ремонту. Подрез не становится безопасным оттого, что его закрасили: ослабление основного металла остаётся в зоне напряжений.

Трещины и несплавления

Трещины — повод остановить приёмку конкретного соединения и разобраться в причине: нарушена технология, неверно выбраны расходные материалы, не выдержан подогрев, есть проблема с металлом или последовательностью наложения проходов. Ремонт без удаления дефектного участка может визуально закрыть проблему, но не восстановить работоспособность соединения.

Несплавления по кромкам также требуют оценки в порядке, установленном технологией ремонта и проектной документацией. Исправление шва — не наказание заводу и не повод заказчику «снять с себя ответственность». Это нормальная управляемая операция, если она документирована и после неё проведён предусмотренный повторный контроль.

Твёрдость металла шва и клеймо сварщика

Помимо геометрии, при необходимости проверяют свойства металла в зоне сварного соединения и идентификацию исполнителя. Оба пункта кажутся второстепенными ровно до первого спорного узла, когда нужно понять, кто, чем и по какой технологии выполнял работу.

Твёрдость сварного соединения

Контроль твёрдости назначают не по привычке, а когда он предусмотрен проектом, технологической документацией, условиями эксплуатации или программой контроля. Показатель помогает оценить состояние металла шва и зоны термического влияния: чрезмерная твёрдость может указывать на риск хрупкого поведения, особенно при низких температурах.

ГОСТ 23118-2019 устанавливает требования, связанные с группой конструкций и условиями сварки. В проектной и договорной документации стоит заранее указать:

• на каких соединениях и участках измеряют твёрдость;
• каким методом проводят измерения;
• кто выполняет контроль;
• какие значения принимают за допустимые;
• как оформляют результаты и что делают при отклонении.

Такой подход точнее, чем универсальная цифра в ТЗ. Разные материалы, типы сварки и условия изготовления нельзя честно свести к одному числу без контекста.

Клеймо сварщика

Согласно пункту 5.5.5 ГОСТ 23118-2019, около каждого шва сварного соединения проставляется личное клеймо сварщика. Расстояние от границы шва до клейма — не менее 40 мм, если иное не указано в проектной документации.

Клеймо — это не формальная метка для архива. Оно связывает конкретный шов с исполнителем, журналом сварочных работ, применёнными материалами и технологией. При приемке проверяют наличие и читаемость клейма, а также его соответствие документации. Если абразивная подготовка поверхности или окраска способны его скрыть, порядок сохранения идентификации лучше предусмотреть заранее: повторной маркировкой в согласованном месте, схемой швов или иным способом, который признают стороны.

Отсутствие читаемого клейма не доказывает, что сварку никто не выполнял. Оно означает другое: прослеживаемость конкретного соединения нарушена, и это нужно зафиксировать до подписания акта.

Алгоритм сдачи-приёмки: почему конструкции лучше предъявлять до покраски

Контроль сварных соединений разумно организовывать до нанесения окончательной антикоррозийной и огнезащитной системы. На чистой подготовленной поверхности проще провести ВИК, измерить геометрию шва, увидеть маркировку и выполнить локальный ремонт без повреждения готового покрытия.

Однако утверждение, что контроль через покрытие всегда физически невозможен, неверно. Возможность и достоверность УЗК, РК или другого метода через слой грунта либо краски зависят от типа покрытия, его толщины, состояния поверхности, параметров прибора, методики и задачи контроля. Покрытие может усложнить настройку, снизить чувствительность, создать помехи или потребовать локальной подготовки зоны — но это оценивает специалист по контролю по согласованной методике.

Радиографический контроль также не следует описывать как метод, который автоматически даёт «ложные контуры» при любом покрытии. Вопрос в том, как конкретный слой влияет на изображение и можно ли обеспечить требуемое качество результатов. Поэтому правильная формулировка в ТЗ звучит спокойнее и сильнее: контроль выполняют на стадии, обеспечивающей применимость выбранного метода и достоверность результата; очередность, подготовка поверхности и допустимость контроля через покрытие определяются проектной, технологической и договорной документацией.

Покрытие не отменяет контроль автоматически, но способно сделать его дороже, сложнее и менее убедительным. Очередность работ лучше закрепить до запуска изделий в окраску.

Последовательность контроля

Рабочая последовательность обычно выглядит так:

1. Проводят входной контроль металла: сверяют маркировку, сертификаты, состояние проката и геометрию.

2. Проверяют сборку и сварные соединения визуально и измерительными средствами, фиксируют выявленные замечания.

3. Выполняют УЗК, РК или иные методы в том объёме и на тех швах, которые определены проектом, ТЗ и договором.

4. При необходимости проводят измерение твёрдости в назначенных зонах.

5. Исправляют подтверждённые дефекты по согласованной технологии и предъявляют отремонтированные места на повторную проверку.

6. Оформляют протоколы, схемы контроля и другие документы, предусмотренные договором.

7. Передают конструкцию на подготовку поверхности, антикоррозийную защиту и огнезащиту.

Если изделия уже окрашены, решение не обязательно сводится к снятию покрытия со всей конструкции или к отказу в приемке целиком. Можно определить локальные зоны подготовки, использовать согласованный метод контроля либо назначить дополнительные действия. Кто оплачивает снятие или восстановление покрытия, кто отвечает за нарушение очередности и какие последствия наступают, определяют условия договора, причины ситуации и согласованные документы. Автоматически возлагать расходы на завод без такой оговорки нельзя.

Документация по итогам приёмки

По завершении работ заказчик получает комплект документов, состав которого установлен для объекта: сертификаты на сталь и сварочные материалы, протоколы ВИК и назначенных методов НК, данные контрольных измерений, документы по контрольной сборке, сведения о ремонтах и повторном контроле, подтверждения по покрытиям.

Подписывать акт приемки металлоконструкций без документов, прямо предусмотренных ТЗ и договором, рискованно. Но и требовать постфактум бумаги, которые не были оговорены ни проектом, ни контрактом, — путь к затяжному спору. Сильная позиция заказчика создаётся не жёсткими словами в конце поставки, а точной фиксацией состава доказательств до начала изготовления.

Контрольные точки приёмки

Приёмка не должна быть театром одного осмотра. Её лучше вести по логике конструкции — от материала и геометрии к швам, от швов к документам, от документов к покрытию.

1. Сверить фактическую марку стали, маркировку и сертификаты с проектом и согласованным ТЗ. Уточнить, есть ли утверждённые замены материалов.

2. Проверить контрольные размеры и собираемость: габариты, положение отверстий, базовые расстояния, прямолинейность, скручивание, опорные плоскости.

3. Провести ВИК доступных сварных швов, зафиксировать дефекты, измерить параметры, которые заданы чертежами и нормативными требованиями.

4. Сопоставить фактические категории швов с ведомостью и чертежами. Если категория не читается или вызывает спор, остановить приёмку узла до уточнения проектировщиком.

5. Проверить, что УЗК, РК или другой назначенный контроль выполнен по согласованной программе: на нужных соединениях, в установленном объёме и с понятными протоколами.

6. Убедиться в наличии клейм сварщиков либо другой согласованной системы идентификации швов, связанной с производственными журналами.

7. При предусмотренном контроле твёрдости проверить зоны измерений, методику и оформление результатов, а не только итоговую цифру в таблице.

8. Отдельно зафиксировать все ремонты: место дефекта, способ устранения, дату, исполнителя и повторный контроль.

9. Передавать изделия на окраску после завершения тех проверок, которые должны проводиться на открытой поверхности, либо после согласования иной последовательности работ.

Техническое задание на металлоконструкции и приемка по ГОСТ 23118-2019 — два звена одной цепи. Плохо составленное ТЗ не делает изготовителя автоматически виноватым: оно делает спор почти неизбежным. Чётко заданные марки стали, узлы, категории швов, методы и объёмы контроля, документы и очередность покрытия дают всем участникам одну систему координат.

Хорошая приёмка — это не поиск повода не подписывать акт. Это момент, когда у конструкции появляются не только швы и краска, но и доказательства того, что она изготовлена именно так, как была спроектирована.
