Разводка электрики в частном доме: пошаговый план монтажа

После заселения к сети добавляются бойлер, варочная панель, насосная станция, стиральная машина и техника в мастерской. Если все приборы подключены к нескольким случайным линиям, перегрузки и отключения становятся лишь вопросом времени.

Разводка электрики в частном доме пошаговый план начинается с расчёта и заканчивается проверкой соединений, а не покупкой кабеля. Ошибки скрываются в стенах и потолках, поэтому их лучше находить на чертеже, а не после отделки. Сначала определяют нагрузку, затем делят потребителей на группы и выбирают способ прокладки с учётом материала стен.

Проектирование и получение технических условий: с чего начинается электросеть

Первым делом выясняют, какие технические условия выданы на подключение дома. В них указаны параметры присоединения, в том числе доступная мощность и требования к узлу учёта. Если будущая нагрузка близка к выделенному лимиту, это стоит понять до выбора отопления и кухонного оборудования. Дополнительная мощность не появляется сама собой: возможность её получить и условия подключения нужно уточнять у сетевой организации.

Затем составляют план электроснабжения. Для небольшого дома его может подготовить квалифицированный электрик, но схема должна быть достаточно подробной, чтобы по ней можно было смонтировать и проверить сеть. Если в проекте несколько этажей, электрическое отопление, мастерская или насосное оборудование, разумно привлечь проектировщика. Лист с условными значками без расчётов сам по себе проектом не становится.

На плане отмечают розетки, выключатели, светильники, щит, распределительные коробки и места стационарных приборов. Расположение розеток лучше определять после того, как понятна расстановка мебели и техники. Иначе за шкафом обнаружится нужный вывод, а у рабочей поверхности на кухне не хватит точек подключения.

Для приборов с заметной мощностью обычно предусматривают отдельные линии: например, для варочной панели, водонагревателя, стиральной машины или насоса. Конкретное решение зависит от оборудования и расчёта. Группировка только по помещениям удобна не всегда. Кухонной технике может понадобиться несколько линий, а освещение разных этажей, напротив, иногда разумно распределить так, чтобы одна неисправность не оставила весь дом без света.

Схема электропроводки в коттедже должна показывать не только расположение точек, но и то, какие из них питаются от одной линии. На ней полезно обозначить щит, места соединений и маршруты кабелей. Трассы делают понятными, с предсказуемыми поворотами и ответвлениями: это помогает позднее найти проводку и не повредить её при сверлении.

Фактическую схему после монтажа сохраняют вместе с фотографиями скрытых линий до закрытия стен. Снимки стоит делать так, чтобы трассы можно было привязать к углам, проёмам и другим постоянным ориентирам. Просто фотография стены без масштаба и понятных точек отсчёта через несколько лет может оказаться почти бесполезной.

Полезный проект отвечает на два вопроса: что подключено к каждой линии и как найти эту линию, когда отделка уже закончена.

Проектирование электрики частного дома включает расчёт нагрузок, выбор кабеля и защитных устройств. При этом учитывают мощность приборов, длину линии, материал жил, способ прокладки, температуру и условия охлаждения кабеля. Подбор по одной таблице из интернета не заменяет расчёт: одинаковое сечение может работать в разных условиях по-разному.

Кабель и сечение: что выбирать для разных групп

Для стационарной проводки часто рассматривают кабели ВВГнг-LS и NYM, но их нельзя считать полностью одинаковыми по пожарным характеристикам. Маркировка ВВГнг-LS описывает свойства конкретного исполнения кабеля: пониженное распространение горения при предусмотренных условиях испытаний и пониженное дымовыделение. У NYM конструкция и маркировка другие. Проверять нужно характеристики выбранного изделия по маркировке, документации изготовителя и сертификатам. Обозначения одного кабеля нельзя переносить на другой по аналогии.

Удобство монтажа тоже зависит от условий. Кабель может отличаться по жёсткости, внешней оболочке и допустимому способу прокладки. При покупке проверяют, что изделие предназначено для стационарной проводки и соответствует проекту. Дешёвый кабель с неясной маркировкой может оказаться совсем не той экономией, ради которой стоит рисковать скрытой частью системы.

Для типовых бытовых групп часто используют такие исходные ориентиры:

• Для освещения применяют медную линию с жилами сечением 1,5 мм².
• Для обычных розеточных групп часто закладывают сечение 2,5 мм².
• Для мощных приборов сечение выбирают по нагрузке, длине линии, способу прокладки и требованиям производителя. Расчёт в некоторых случаях приводит к 4 или 6 мм², но эти значения нельзя считать универсальными.

Для трёхжильного кабеля в однофазной сети обычно предусматривают фазную, нулевую и защитную жилы. Подбор сечения кабеля для розеток нельзя свести к правилу «2,5 мм² подходит всегда». Имеют значение материал жилы, длина трассы, условия укладки и допустимый ток для конкретного способа монтажа. На длинной линии дополнительно проверяют падение напряжения, особенно если она питает удалённое оборудование.

Распространённые значения для бытовых групп служат ориентиром, а не готовым расчётом для любого дома.

Номинал автомата выбирают так, чтобы он защищал кабель с учётом условий прокладки. Он не должен подбираться только под мощность прибора. Поэтому распространённые сочетания сечений и автоматов нельзя без проверки переносить из одной установки в другую.

Особенно внимательно рассчитывают линии, проложенные в теплоизоляции, пучках кабелей или закрытых конструкциях. В таких условиях охлаждение хуже, и допустимый ток может быть ниже. Ошибка в расчёте проявится не обязательно сразу: линия может годами оставаться скрытой, пока изменение нагрузки или неисправность не создаст опасную ситуацию.

Отдельные линии упрощают ремонт. Если неисправен бойлер, его можно отключить, не лишая питания розетки в остальных комнатах. Но дробить сеть без смысла тоже не нужно: количество групп и устройство щита должны вытекать из планировки и расчёта, а не из желания заполнить побольше модулей.

Каменные и деревянные конструкции: требования к прокладке

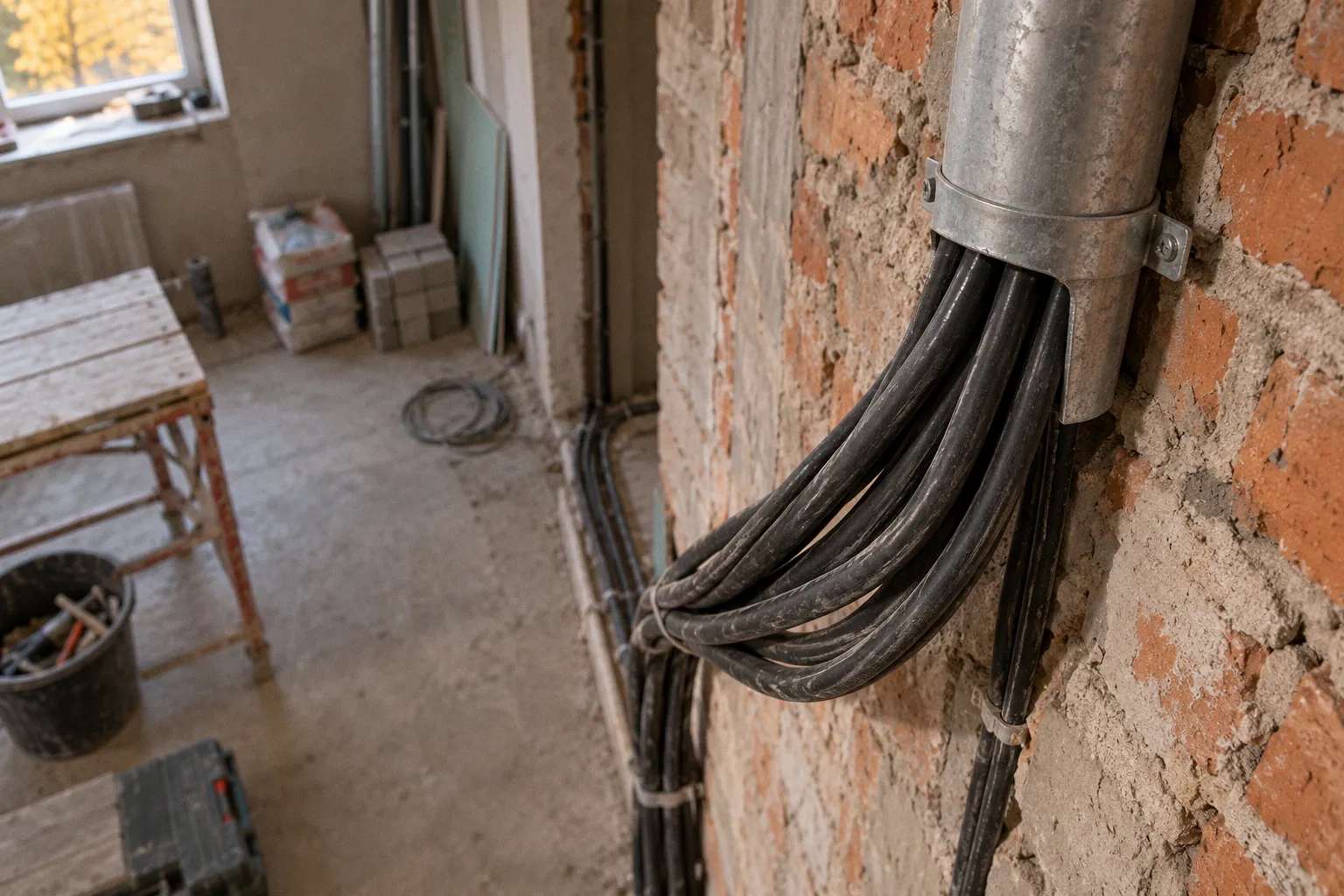

В каменных стенах скрытую проводку обычно прокладывают в штробах или в подготовленных конструкциях пола и потолка. Кабель защищают от механических повреждений, которые возможны при монтаже и отделочных работах. Пластиковая гофра может выполнять защитную и монтажную функцию, но сама по себе не гарантирует, что старый кабель удастся вытянуть и заменить. Это зависит от длины участка, числа поворотов и способа монтажа.

В деревянном доме условия другие. Дерево горючее, поэтому проектирование и монтаж скрытых линий требуют особого внимания к пожарной безопасности. Правила прокладки кабеля в деревянном доме зависят от конструкции стен, выбранного способа проводки и действующих требований. Пластиковая гофра не является универсальной защитой от возгорания и не даёт оснований прокладывать кабель внутри горючей конструкции без проверки допустимости такого решения.

Скрытая проводка в деревянном доме прокладывается только в металлических трубах. Конструкция и монтаж должны соответствовать нормативным требованиям к локализации возможного аварийного режима и защите кабеля. При проектировании учитывают соединения, проходы через конструкции, защиту труб от коррозии и доступность узлов. Одного факта, что кабель помещён в металл, недостаточно: работу нужно выполнить правильно и проверить.

Открытая проводка в деревянном доме тоже требует аккуратного исполнения. Кабельные линии, короба и крепления выбирают с учётом основания и условий эксплуатации. Ретро-проводка на изоляторах может стать интерьерным решением и оставить линию доступной для осмотра, но она не отменяет расчёт сечений, защиту цепей и требования к местам соединений.

Материал стены меняет условия монтажа. Решение, привычное для кирпича или бетона, нельзя автоматически переносить на деревянный дом.

Независимо от материала стен трассы фиксируют до закрытия конструкций. Фотографии с привязкой к углам, проёмам и другим постоянным ориентирам помогают избежать повреждений при последующем сверлении. Их дополняют схемой с указанием групп и щита.

Автоматические выключатели и УЗО: защита решает разные задачи

Автоматический выключатель защищает линию от перегрузки и короткого замыкания. Устройство защитного отключения, или УЗО, реагирует на разницу между током, уходящим по фазному проводнику, и током, возвращающимся по нейтральному. Такая разница может возникнуть, например, при утечке через повреждённую изоляцию или при контакте человека с токоведущей частью.

УЗО снижает риск тяжёлого поражения током, но не гарантирует, что человек ничего не почувствует или не получит травму. Результат зависит от величины и пути прохождения тока, времени контакта и других обстоятельств. Устройство не заменяет исправную изоляцию, защитное заземление и безопасное обращение с электричеством. Оно также не предназначено для защиты от перегрузки, если речь идёт не о дифференциальном автомате, который совмещает несколько функций.

В бытовых установках встречаются устройства с дифференциальным током срабатывания 10 мА и 30 мА. На вводе в отдельных схемах применяют противопожарную защиту с более высокой уставкой. Конкретные значения и схему выбирают по проекту, назначению линии, условиям эксплуатации и нормативным требованиям. Для влажных помещений и розеточных цепей защиту оценивают особенно внимательно: одной универсальной уставки для всех линий нет.

Устройство нужно правильно подключить и проверить. Через УЗО должны проходить соответствующие ему фазный и нейтральный проводники. Нейтрали разных групп после УЗО нельзя произвольно объединять: ошибка может вызывать ложные срабатывания или нарушать работу защиты. Кнопка «Тест» помогает проверить механизм устройства, но не заменяет комплексных электрических измерений после монтажа.

В щите групповые автоматы позволяют отключать отдельные линии, а дифференциальные автоматы могут объединять функции автомата и УЗО для конкретной цепи. Вариант выбирают с учётом количества линий, требований проекта и необходимости локализовать неисправность без отключения соседних групп. При подборе оборудования также учитывают тип устройства, допустимую нагрузку и параметры сети.

Коммутация: почему опрессовка надёжнее скрутки

Соединение проводов должно сохранять стабильный контакт и выполняться способом, разрешённым для выбранных материалов и условий монтажа. Обычная скрутка без дополнительного соединительного устройства не становится надёжной только потому, что выглядит плотной и закрыта изолентой. Плохой контакт со временем может нагреваться, а нагрев ускоряет повреждение изоляции.

Опрессовка гильзой создаёт механически прочное соединение, если правильно подобраны гильза и инструмент, а жилы подготовлены по технологии. Для медных проводников используют подходящие медные гильзы. Соединять медь и алюминий напрямую нельзя: для перехода между разными металлами применяют предназначенные для этого клеммы или другие предусмотренные проектом решения.

Клеммные соединители тоже могут быть надёжным вариантом, если их тип соответствует материалу проводников, сечению, току и условиям эксплуатации. Выбирать их только по известности марки или внешнему сходству не стоит: нужно свериться с документацией и ограничениями производителя. Пайка встречается реже и требует аккуратного выполнения. Она сама по себе не гарантирует лучший контакт при любых условиях.

Распределительные коробки и другие места соединений оставляют доступными для обслуживания, если этого требует выбранный способ монтажа. Замурованная коробка затруднит поиск неисправности и ремонт. В проекте полезно сразу определить места соединений и не оставлять их в случайных точках за отделкой.

Этапы монтажа электросети в доме включают не только прокладку кабеля, но и проверку готовой системы. До закрытия конструкций осматривают трассы и крепления. После сборки щита и подключения линий проверяют соответствие выполненной работы схеме, защитные проводники и работу устройств защиты. Измерения и испытания выполняет специалист с подходящим оборудованием.

Где чаще всего ошибаются

Одна из типичных проблем возникает, когда мощный прибор подключают к ближайшей розеточной группе, хотя для него следовало предусмотреть отдельную линию. До покупки оборудования стоит проверить требования к подключению и убедиться, что выбранная схема их учитывает.

Другая ошибка связана с недооценкой щита. Если несколько линий разного назначения объединены под общей защитой без продуманного деления, неисправность в одной части дома может отключить питание в других. Раздельная защита упрощает поиск проблемы, но её конфигурацию подбирают расчётом.

Наконец, часто забывают о защитном проводнике и уравнивании потенциалов. В помещениях с ванной и другим оборудованием, связанным с металлическими коммуникациями, эти решения особенно важны. Они должны быть частью общей системы электробезопасности, а не отдельной самодельной мерой. Подключение защитного проводника к случайной трубе не заменяет корректно выполненное заземление.

Разводка электрики в частном доме требует согласованной работы проектировщика и монтажника: первый задаёт схему и расчёт, второй выполняет монтаж и проверяет результат. Если меняются планировка, оборудование или трассы, изменения отражают в документации до того, как их закроют отделкой. Так сеть остаётся понятной и обслуживаемой, а для одной забытой линии не приходится разбирать готовую стену.
