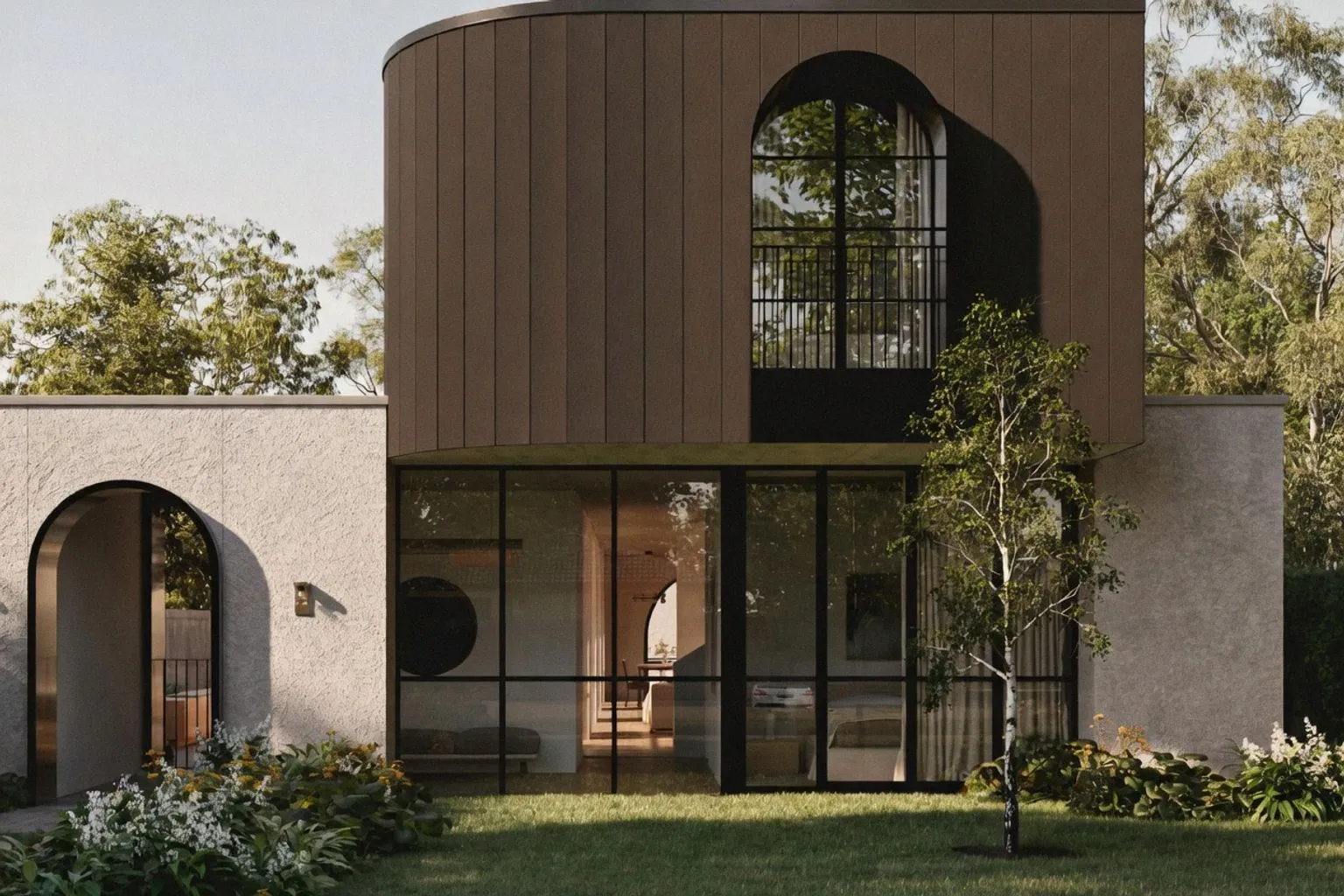

Панорамное остекление: как избежать ошибок в теплотехнике и расчете нагрузок

Тренд на сплошное остекление фасадов эксплуатирует одну типовую ошибку: проектировщик выбирает стеклопакет по светопропусканию, игнорируя приведённое сопротивление теплопередаче и мостики холода по периметру проёма. Результат — конденсат на откосах в первую же зиму и рост теплопотерь против расчётных значений.

Несущая способность ригельной системы

Панорамный фасад — не «большое окно», а ленточное остекление, опирающееся на ригельную систему — горизонтальные балки, воспринимающие вес стеклопакетов и ветровую нагрузку. Ошибка типового проекта: ригель подбирают без проверки прогиба в угловой зоне здания, где ветровой напор максимален. Проверка ведётся по двум группам предельных состояний — прочность и деформативность. При превышении допустимого прогиба стеклопакет начинает работать на изгиб вместо сжатия, кромочное напряжение стекла выходит за допустимые пределы. Коэффициенты надёжности по ветровой нагрузке задаёт СП 20.13330; их игнорирование заканчивается трещиной по кромке стекла в первые два года эксплуатации.

Теплотехника и точка росы

Мостик холода по дистанционной рамке стеклопакета и алюминиевому профилю смещает точку росы внутрь помещения. При неверном выборе профильной системы расчёт показывает выпадение конденсата на внутренней поверхности — менять нужно конструкцию узла примыкания, а не мощность отопительного прибора. Нормативное значение приведённого сопротивления теплопередаче для оконного блока определяется по СП 50.13330 в зависимости от климатического района; «тёплая» дистанционная рамка — пластиковая или с терморазрывом — обязательное условие для жилых помещений.

Тёплый пограничный слой у внутренней поверхности стекла поддерживается подоконником достаточной ширины и приточным клапаном в нижней зоне рамы. Без приточного клапана конвективный поток у стекла обрушивается, зона запотевания расширяется до всей высоты проёма.

Эстетика sustainable против эксплуатации

Экологичность панорамного фасада проверяется не маркетинговым буклетом, а двумя параметрами: приведённым сопротивлением теплопередаче и солнечным фактором — G-фактором, то есть коэффициентом общего пропускания солнечной энергии. Для южных фасадов требуется ограничение G-фактора — иначе летом здание превращается в парник с неконтролируемой нагрузкой на кондиционирование. Для северных фасадов ограничение мягче, но компенсируется увеличенной шириной профиля.

Визуальный язык панорамного остекления давно вышел за пределы архитектуры — отражение тренда видно в массовой культуре, в том числе в камбэках и клипах в жанре городской панорамы, где сплошное остекление стало частью эстетики. Архитектору это знание полезно: заказчик приходит с визуальным референсом, задача — перевести его в корректный узел примыкания и расчёт ригеля.

Контрольный лист

• Приведённое сопротивление теплопередаче — по СП 50.13330 для климатического района объекта.
• Прогиб ригеля — в пределах нормативного значения (для угловых зон — жёстче), коэффициенты надёжности по ветру — по СП 20.13330.
• Дистанционная рамка — «тёплая».
• Приточный клапан в нижней зоне рамы, подоконник достаточной ширины.
• G-фактор для южных фасадов — в пределах нормативного значения.
• Расчёт точки росы — без выпадения конденсата на внутренней поверхности.
• Узел примыкания к плите перекрытия — с эластичной прокладкой и пароизоляционным контуром.
