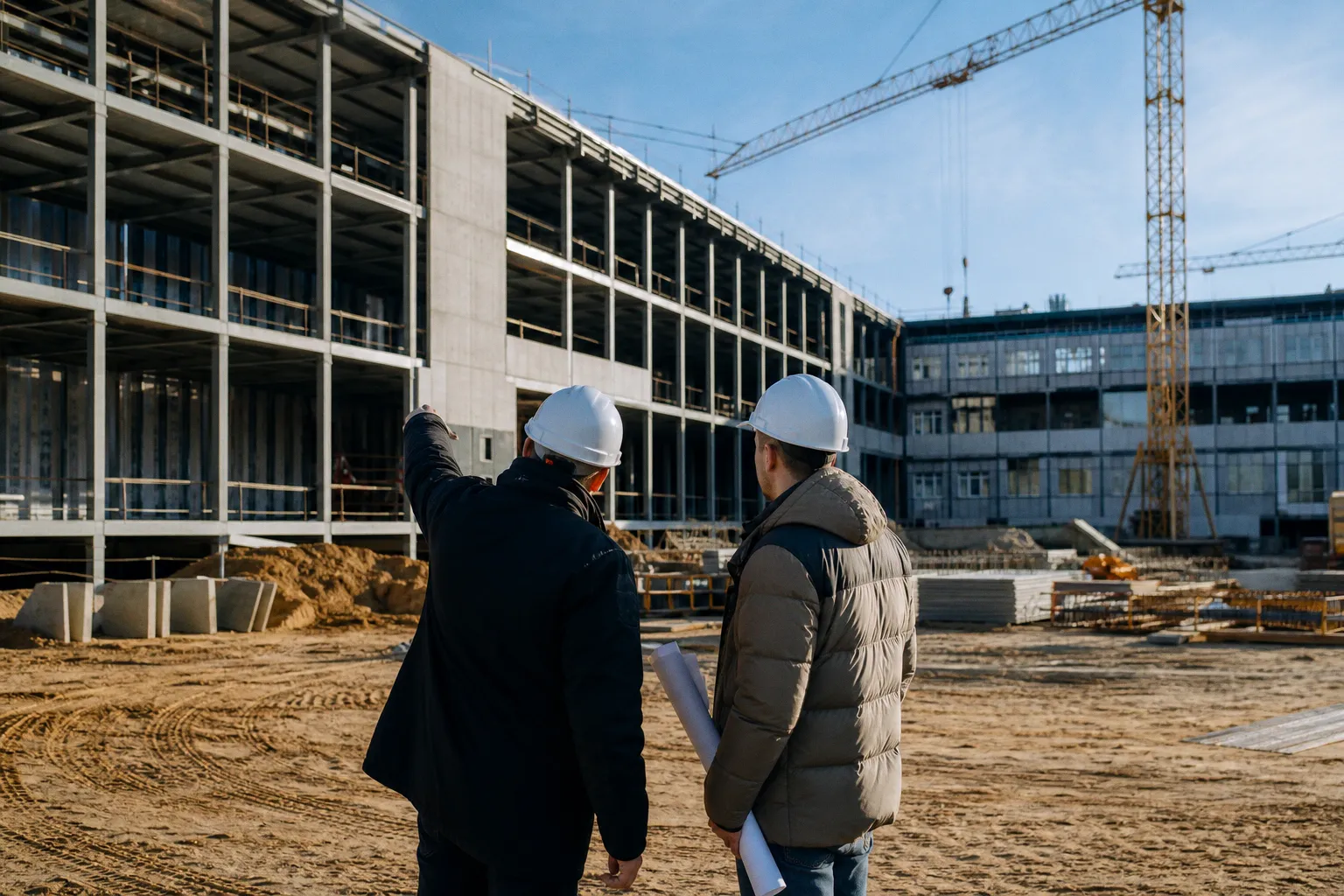

Цифровое проектирование кампуса МГТУ «СТАНКИН»: как BIM-модели исключают ошибки при строительстве

Ефимов: Цифровые технологии применили при проектировании кампуса МГТУ «СТАНКИН»

Для семи корпусов, объединённых стило́батом (общая плита-основание, на которой стоят все здания комплекса), подготовлены цифровые информационные модели инженерных систем. Для проектировщика это означает переход от плоских dwg-чертежей к параметрической модели с привязкой каждого участка сети к конкретному конструктивному узлу.

От рассогласования разделов — к единой модели

Классическая ошибка проектирования — пересечение трасс. Инженер закладывает воздуховод там, где архитектор уже запроектировал несущую колонну. На площадке это превращается либо в вырубку бетона с потерей несущей способности, либо в перенос трассы с нарушением нормативных уклонов и сечений. Физическая причина — работа с плоскими чертежами без общей координатной модели, когда каждый раздел проектируется изолированно. Нормативное решение — BIM (информационная модель здания), в которой все разделы привязаны к единой системе координат и проверяются на коллизии (пересечения элементов) до выхода на стройплощадку.

Заявление Ефимова фиксирует, что подрядчик обязан передать заказчику не набор dwg-файлов, а единую цифровую модель с атрибутами: материал, сечение, допустимая нагрузка, производитель. Без связки «модель — спецификация» цифровизация превращается в формальную оболочку без содержания. Обязательные слои модели инженерных систем кампуса: вентиляция, отопление, водоснабжение и канализация, электроснабжение и слаботочные сети. Передача в открытом формате IFC позволяет заказчику работать без привязки к программному обеспечению проектировщика. Закрытый формат лишает заказчика возможности независимой проверки.

Что отслеживать

Этажность, общая площадь и дата ввода кампуса в эксплуатацию в сообщении Ефимова не приводятся. До публикации проектной документации в открытом доступе оценить качество модели невозможно — только сам факт её существования. Цифровые процедуры параллельно внедряются в смежных административных процессах — в частности, в оформлении сертификатов A.TR для e-commerce в цифровой формат.

Чек-лист для контроля подряда

1. Запросить у подрядчика демонстрацию BIM-модели с инженерными сетями, а не только архитектурным контуром.

2. Проверить наличие в модели всех обязательных слоёв инженерных систем.

3. Зафиксировать в договоре формат передачи модели (IFC) и ответственность за её актуальность на момент сдачи объекта.

4. Запросить протокол проверки коллизий — без этого документа BIM не защищает от пересечений.

5. Контролировать версионность: каждое изменение проекта — новая итерация модели с фиксацией даты и автора правок.

6. Убедиться в наличии атрибутов у каждого элемента: материал, сечение, производитель — без них модель непригодна для закупок и эксплуатации.
