Архитектура АЗС: инженерная логика и конструктивные решения

Для практикующего архитектора и проектировщика повод принципиальный: АЗС остаётся одним из немногих типов общественных зданий, где инженерная логика диктует форму без оговорок.

Почему АЗС — чистый конструктивный задачник

Автозаправочная станция — это не «оболочка с вывеской». Это сооружение с жёсткой функциональной программой: навес с пролётом до 18–24 метров без промежуточных опор, взрывозащищённая зона хранения топлива, раздельные пожарные отсеки, обязательные санитарные разрывы от жилой застройки. Каждый элемент — следствие норматива: СП 155.13130.2014 для складов нефтепродуктов, нормы пожарной безопасности по категориям помещений, требования к молниезащите и заземлению.

Ошибка проектировщика — проектировать кровлю навеса как декоративный элемент. Навес АЗС — это несущая конструкция с расчётной снеговой и ветровой нагрузкой, плюс пригруз от инженерных коммуникаций (освещение, кабельные лотки, системы видеонаблюдения, вентиляция). Отсюда — выбор профиля: двутавр, ферма, либо клеёная деревянная балка с шагом, определённым расчётом прогиба. Материал кровли — не вопрос эстетики, а вопрос огнестойкости и срока службы в агрессивной среде паров бензина.

Что показывает выставка

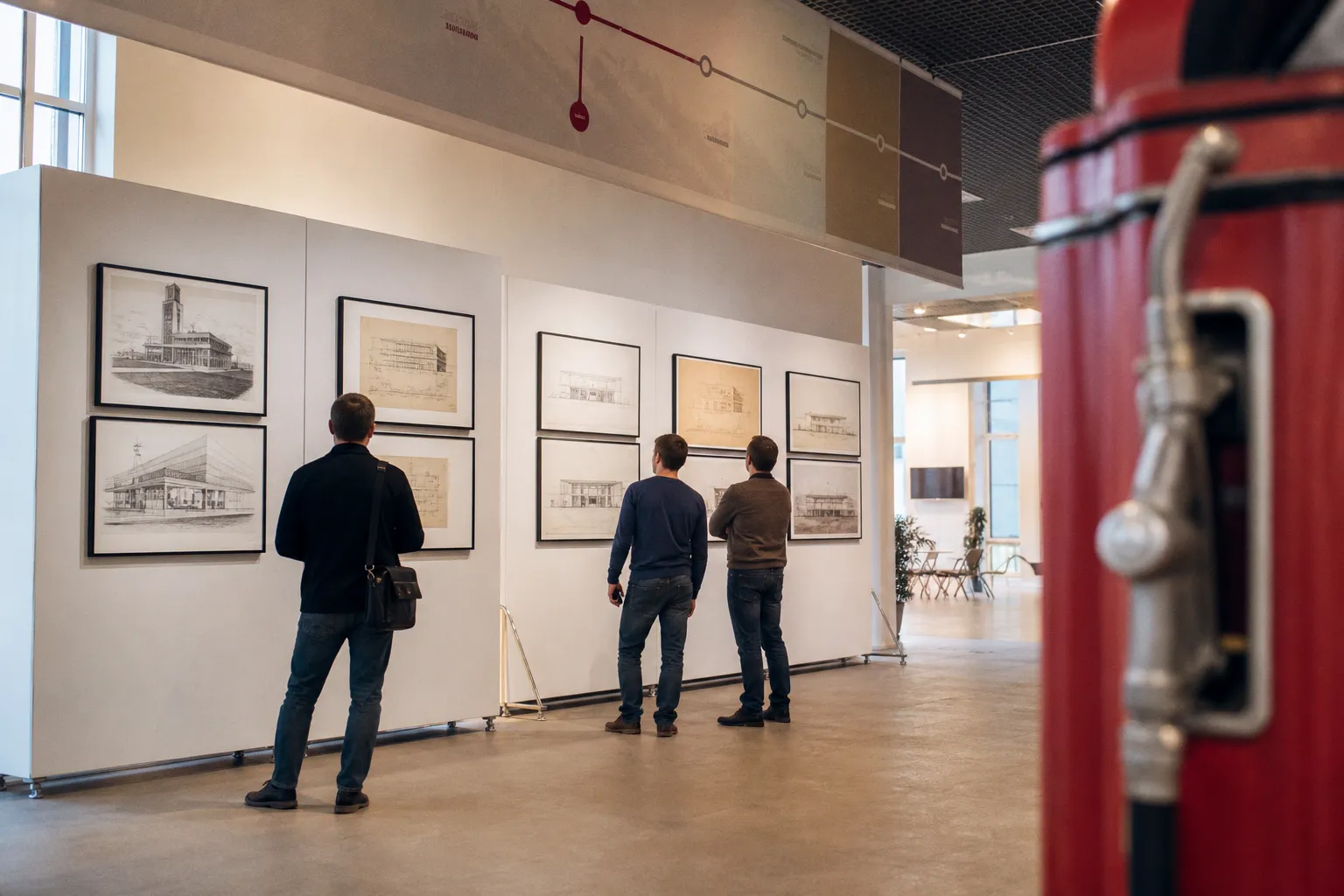

Экспозиция, по сообщению источников, охватывает эволюцию типовых проектов: от ранних советских АЗС с кирпичными операторскими и металлическими навесами на колоннах до современных комплексов с интегрированными торговыми зонами. Для проектировщика ценны не стиль и эпоха, сколько конструктивные решения: узлы примыкания навеса к операторской, организация водоотвода с кровли в зоне заправки, вентиляция подземных резервуаров.

«Заправочное бюро» — повод разобрать чужой проект на части. Архитектурное бюро работает по тому же алгоритму: несущая способность, узлы примыкания, мостики холода (участки ограждающей конструкции с пониженным термическим сопротивлением, где происходят теплопотери), инженерные сети. Разница — на выставке ошибки уже зафиксированы в металле и бетоне.

Что отслеживать в практике

АЗС относится к объектам повышенной опасности. Проект проходит экспертизу в расширенном составе — не только архитектурный и конструктивный разделы, но и раздел промышленной безопасности, пожарной безопасности, санитарно-защитной зоны. Экспертиза отклоняет документацию при нарушении разрывов, при неправильной категории помещений по взрывопожарной опасности, при отсутствии молниезащиты категории II.

Чек-лист для контроля подрядчика на объекте:

• Фактические отметки фундаментов под навес — по проекту, не «на глаз».
• Марка бетона ростверка (верхняя часть свайного или столбчатого фундамента, распределяющая нагрузку) — с паспортом, не со слов бригадира.
• Антикоррозийная обработка металлоконструкций навеса — соответствие проектной толщине покрытия.
• Узлы примыкания кровли к парапету — наличие гидроизоляционного фартука, без него вода пойдёт в несущую балку.
• Заземление контейнеров хранения топлива — не замена молниезащите, а отдельный контур.
• Наличие актов освидетельствования скрытых работ по подземным резервуарам.

Выставка в Щусевском музее работает как наглядное пособие для тех, кто понимает: здание АЗС начинается не с фасада, а с расчётной схемы и нормативной базы. Если нужен системный вход в профессию — от архитектурного проектирования до конструктивных решений — образовательные программы по подготовке архитекторов-практиков собирают на специализированных курсах по архитектуре и строительству.
